90度双法兰连接弯管接头结构设计

　　在流体输送系统的布局搭建中，受设备安装空间、接口朝向错位、管路走向避让等实际工况限制，直连管路往往无法完成不同接口间的连通，这类带双法兰安装结构的90度弯管接头，就是为解决直角转向的管路连通需求设计的结构件，在液压站管路排布、内燃机进气/冷却管路连接、工业水处理设备管路装配、小型空压机气路布设等场景中都有广泛应用。

　　从实际使用场景来看，这类弯管接头两端的法兰结构，分别对接两个呈90度垂直分布的设备接口，无需额外增加多段直管加弯头的拼接结构，就能直接完成管路的直角转向，既减少了管路连接点的泄漏风险，也能压缩管路整体占用的安装空间，尤其适合设备内部布局紧凑、管路排布空间受限的装配场景。比如在小型内燃机组的冷却系统中，缸体出水口与散热器进水口往往呈垂直错位分布，采用这类一体成型的弯管接头，相比多段拼接的管路结构，能减少2-3个密封连接点，降低长期使用过程中冷却液渗漏的概率，同时管路内壁的顺滑过渡也能减少流体转向时的阻力损失，避免局部涡流带来的流阻增大、管路振动等问题。

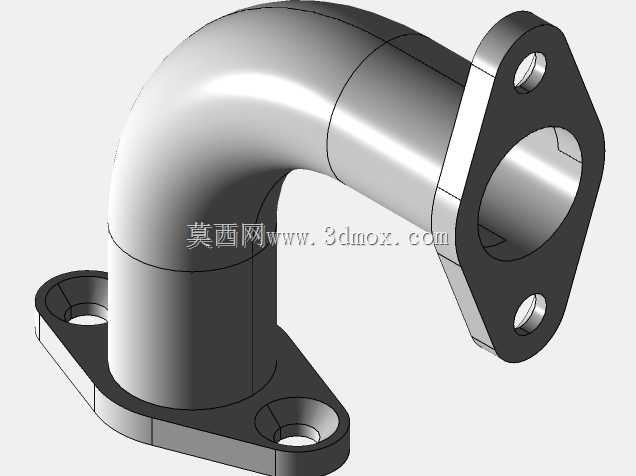

　　在功能特性设计上，这款弯管采用一体成型的等径通腔结构，两端法兰均为菱形两孔安装形式，法兰端面与管体轴线保持垂直，保证安装后密封面能够完全贴合对接件的端面。法兰上的安装孔为光孔设计，适配螺栓穿过完成锁紧固定，安装时可在法兰端面与对接件之间加装密封垫片，通过螺栓预紧力挤压垫片实现端面密封，能够承受常规低压流体输送的压力需求，适配气、水、低压油等多种常见流体介质的输送场景。管体的弯曲段采用大圆弧过渡设计，弯曲半径大于管体通径的1.5倍，避免直角弯折带来的通径缩窄问题，保证流体在转向过程中流速变化平缓，减少流阻的同时，也能降低流体对管壁的冲刷磨损，延长接头的使用寿命。

　　从设计思路层面，这款弯管接头的结构完全围绕安装便捷性、密封可靠性、流阻优化三个核心需求展开。首先两端的法兰安装边，相比螺纹连接的弯头，对接口的加工精度要求更低，现场装配时不需要旋转管体来对准螺纹，只需要将法兰孔对准对接件的螺纹孔，穿入螺栓锁紧即可完成安装，对于安装空间狭窄、无法转动管体的场景适配性更强。其次，法兰的菱形轮廓相比圆形法兰，在保证两个安装孔的锁紧力分布均匀的前提下，减少了法兰边的材料占用，既降低了零件自身重量，也缩小了安装时需要预留的操作空间，两个安装孔对称分布在管体轴线两侧，螺栓锁紧时的压紧力能够均匀作用在密封垫片上，避免局部压紧力不足导致的泄漏问题。管体与法兰的连接位置做了圆弧过渡加强，避免直角连接处的应力集中，在承受管路内部压力或者外部轻微振动时，不会在连接位置出现应力断裂的问题。

　　关于外形尺寸与安装边界，这款弯管的两个法兰端面分别位于两个垂直的轴线上，两个端面的中心距根据管体弯曲半径确定，安装前需要确认两个对接接口的中心距与弯管的中心距匹配，避免出现安装错位。法兰上的两个安装孔中心距与对接件的安装孔位保持一致，安装孔的孔径适配对应规格的连接螺栓，装配时螺栓的锁紧力矩需要控制在合理范围，避免力矩过大压裂法兰边，或是力矩不足导致密封失效。管体的外轮廓在安装时需要预留足够的避让空间，避免弯管外壁与周边其他零部件发生干涉，尤其是弯曲段的外侧圆弧位置，是整个零件外轮廓最突出的部分，布局时需要确认该位置与周边零件的间隙不小于2mm，防止设备运行过程中振动导致的摩擦碰撞。另外，弯管的通径尺寸与对接管路的通径保持一致，保证流体输送过程中不会出现通径突变带来的流阻变化，整个零件的壁厚根据输送介质的压力、材质特性做了匹配设计，在满足强度要求的前提下尽可能控制壁厚，减少材料成本与零件自重。

　　在实际选型应用时，除了确认安装孔位、中心距、通径等尺寸参数外，还需要根据输送介质的类型、工作温度、工作压力选择对应材质的弯管，比如输送普通冷却水可采用常规工程塑料或是铸铁材质，输送液压油则需要采用钢制或是铝合金材质，输送腐蚀性介质则需要选用不锈钢或是对应防腐材质的零件，同时根据工作压力选择合适厚度的密封垫片，保证密封可靠性。这类一体结构的弯管接头，相比拼接式的管路组件，零件数量更少，装配工序更简单，长期使用的可靠性更高，是紧凑布局流体管路中非常实用的一类连接部件。
