自行车叉上盖连接结构三维设计

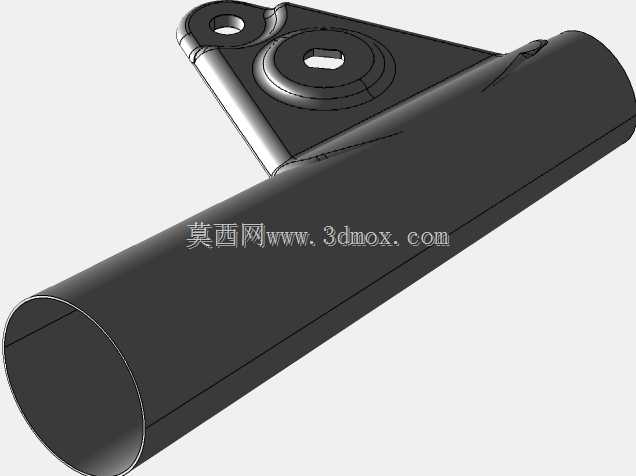

　　日常通勤、山地越野等不同场景下的自行车，前叉与车架头管的连接稳定性直接决定转向操控的可靠性，叉上盖作为该连接部位的核心承载零件，既要承担骑行过程中前叉传递的路面冲击载荷，也要保证转向时的转动顺滑度，避免出现旷量、异响等影响骑行安全的问题。从结构设计逻辑来看，该零件采用一体化铸造成型的主体结构，一侧为等径圆柱套筒结构，内径与前叉上管外径做间隙配合设计，配合面长度经过载荷校核，可保证前叉插入后不会出现径向晃动，套筒端部做了微小的倒角处理，既方便装配时前叉管的导入，也能去除加工后的锐边避免划伤装配人员。另一侧为三角状的连接翼板，翼板上分布两个安装孔位，靠上的孔位为光孔设计，用于穿装锁紧螺栓实现与车架头管部位的固定，

　　靠下的孔位周边设计了环形凸台结构，凸台高度经过精确计算，既可以增加孔位周边的结构强度，避免螺栓锁紧时出现应力集中导致翼板开裂，也能作为装配定位基准，保证安装时零件与车架贴合面的间隙控制在合理范围内。在实际装配场景中，该零件的安装边界需要严格匹配车架头管的安装面尺寸，翼板的三角轮廓完全贴合车架头管外侧的焊接凸台轮廓，不会出现突出车架外廓的情况，避免骑行过程中剐蹭骑行者腿部，也不会和车把转动部位产生运动干涉。圆柱套筒的轴线与翼板安装面的夹角经过多轮骑行姿态模拟校核，匹配对应车型的前叉倾角，保证转向时车把的转动角度符合人体工程学设定，不会出现转向卡滞或者回正力矩异常的问题。从功能特性层面分析，该零件除了基础的连接固定作用，

　　还承担了部分载荷分散的作用，骑行过程中前轮遇到颠簸路面产生的纵向冲击力，会通过前叉管传递到圆柱套筒部位，再通过三角翼板将载荷均匀分散到车架头管的整个连接面上，避免局部应力过大导致车架焊接部位开裂。翼板与圆柱套筒的连接部位做了大圆弧过渡设计，没有尖锐的直角结构，可有效降低应力集中系数，在长期交变载荷作用下也不容易出现疲劳断裂的问题。零件的壁厚设计遵循等强度原则，套筒部位壁厚略大于翼板部位，因为套筒需要承担前叉的径向抱紧力，壁厚不足容易出现套筒变形导致前叉松动，翼板部位因为有加强筋结构辅助承载，在保证强度的前提下适当减小壁厚可以控制零件整体重量，符合自行车轻量化的设计趋势。在三维建模过程中，需要重点关注各个安装孔位的位置度公差，

　　两个翼板安装孔的同轴度、孔位与套筒轴线的相对位置尺寸都需要严格控制，否则装配时会出现螺栓无法穿装、前叉管插入后歪斜的问题。套筒内孔的圆柱度公差也需要明确标注，保证和前叉管的配合间隙均匀，锁紧后不会出现偏载。零件的所有外露棱边都做了R0.5的圆角处理，除了避免锐边划伤，也能提升零件表面喷涂后的附着力，减少使用过程中漆面脱落的概率。针对不同使用场景的车型，该结构可以通过调整套筒内径、翼板孔位间距来适配不同规格的前叉和车架，比如山地车型的叉上盖会适当增加套筒壁厚和翼板厚度，提升冲击载荷承载能力，城市通勤车型的叉上盖则可以在满足强度要求的前提下进一步优化壁厚，降低零件重量。在实际选型替换时，需要先确认套筒内径与待更换前叉的上管外径匹配，再核对翼板两个安装孔的中心距是否和车架安装位一致，同时要保证套筒轴线与安装面的夹角符合原车的几何设定，否则安装后会出现前叉倾角异常，影响骑行操控性甚至带来安全隐患。
