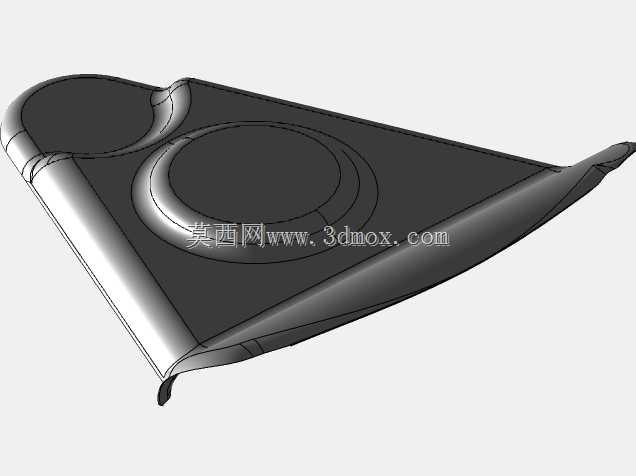

自行车前叉上部连接结构三维数模

　　在两轮骑行装备的结构体系里，前叉上部是衔接前叉立管与车把转向系统、同时承担前轮载荷传递的核心受力构件，日常骑行过程中，路面传递的颠簸冲击力、转向过程中的扭转力矩、制动时的纵向惯性力，都会率先作用在这个部件上，再分散传递到车架与车把组件，其结构合理性直接决定骑行的转向精度、抗冲击性能与长期使用可靠性。从实际应用场景来看，这类部件广泛适配城市通勤自行车、入门运动山地车的前叉总成，既可以配合钢制前叉立管做压装固定，也能适配铝合金材质的轻量化前叉组件，安装位置处于前叉立管顶端、碗组上方的核心衔接位，周边需要预留碗组上盖的安装空间、把立的夹持接触面，同时要避开转向过程中与车架头管、刹车线管的运动干涉。

　　从结构设计思路来看，这个部件采用了三角承力的主体构型，主体轮廓贴合前叉上部的安装布局，两个圆形沉台结构分别对应不同的安装定位需求：直径较大的环形沉台用于匹配碗组上盖的安装位，保证转向时的转动同轴度，沉台的深度经过精准核算，既可以容纳碗组上盖的突出结构，又不会出现压装后间隙过大导致的转向旷量；直径较小的圆形凸台则对应前叉立管的顶端定位孔，装配时可以快速对准安装中心，减少装配过程中的对位偏差。主体边缘做了大弧度的圆滑过渡处理，一方面是避免应力集中，在承受冲击载荷时不会在棱角位置出现应力断裂，另一方面也能减少骑行过程中尖锐棱角对骑行者的磕碰风险，同时适配外观的流线型设计需求。

　　从安装边界与尺寸适配角度来说，这个部件的底面完全贴合前叉立管顶端的安装平面，整体厚度控制在满足强度要求的最小范围内，尽可能降低车头部位的重量占比，符合骑行部件轻量化的设计方向。侧面延伸的楔形收边结构，是为了匹配前叉肩盖的上部轮廓，安装后可以与前叉肩盖形成完整的贴合面，不会出现突出的台阶，既能够减少骑行过程中的风阻，也能避免线管在转向过程中被台阶卡滞。部件的所有安装孔位都做了同轴度公差约束，保证压装后与前叉立管的同轴度误差控制在合理范围内，避免出现转向卡顿、车把偏斜的问题。

　　从功能特性层面来说，这个结构除了基础的连接固定作用，还承担了转向力矩的传递功能：当骑行者转动车把时，把立的夹持力会作用在这个部件的上部接触面，通过结构的刚性连接将转动力矩传递到前叉立管，带动前轮完成转向动作，因此部件的接触面平面度有严格要求，避免把立安装后出现夹持力不均导致的打滑问题。同时在制动场景下，前轮制动产生的向后冲击力会通过前叉立管传递到这个部件，再通过碗组结构分散到车架头管，因此结构的壁厚经过受力仿真优化，在冲击载荷下的形变量控制在安全范围内，不会出现长期使用后的塑性变形。

　　在建模过程中，这个数模完整还原了部件的所有曲面过渡与安装特征，所有圆角、沉台、贴合面的尺寸都按照实际装配要求做了约束，既可以作为前叉总成设计的参考组件，也能用于碗组、把立等周边配件的匹配校验，在做前叉系统的装配干涉检查时，可以直接将这个数模导入装配环境，验证转向全行程内与周边部件的间隙是否符合设计要求，也能用于有限元受力分析的基础模型，模拟不同载荷下的应力分布情况，为结构优化提供参考依据。对于结构设计从业者来说，这类承力连接部件的建模需要重点关注安装面的配合精度、应力集中位置的圆角处理、以及运动边界的干涉校验，不能只做外观曲面的复刻，要充分考虑实际装配与使用过程中的工程需求，比如安装孔的导入倒角、接触面的粗糙度预留、不同材质配合时的公差匹配，这些细节都会直接影响最终产品的装配效率与使用性能。
