车用防滑缓冲橡胶脚垫结构设计

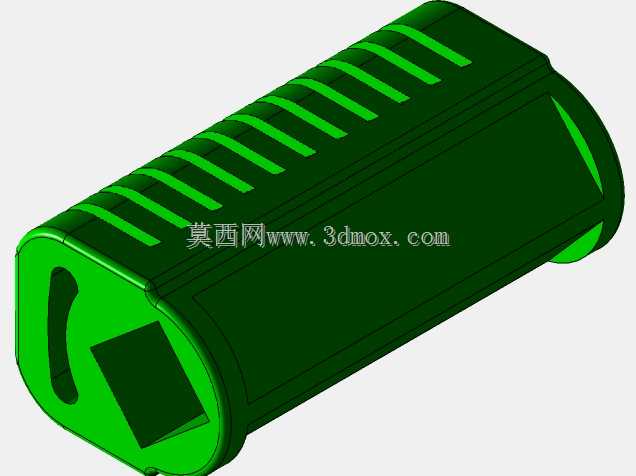

　　这类橡胶脚垫多应用在车载电子设备、车用储物附件、舱内小型加装部件的安装接触面位置，核心作用是填补安装面间隙、吸收行车过程中产生的振动能量，避免硬质部件直接和车身内饰板、金属安装基座硬接触产生异响，同时依靠橡胶材质的高摩擦系数限制部件在行车加减速、过颠簸路段时出现滑移错位。从结构设计来看，整体采用长条形圆角柱体构型，周向均匀排布的内凹斜向沟槽并非装饰结构，一方面是在橡胶受压形变时预留出足够的变形让位空间，避免脚垫被过度挤压后向侧边无规则鼓胀影响支撑稳定性，另一方面沟槽形成的凹凸表面可以增大接触面的空气流通路径，避免长期压紧后接触面形成真空吸附导致后期拆卸维护困难。端部设计的方形沉槽是定位安装结构，用来匹配安装基座上对应的方形凸台，

　　装配时直接卡入即可完成脚垫的预固定，不需要额外涂胶或者加装紧固件，装配效率更高，同时方形结构可以限制脚垫自身绕轴向转动，避免长期使用后脚垫移位导致支撑点偏移。侧边的弧形内凹结构是避让位，对应安装位置旁侧的凸起筋位，避免装配时脚垫和周边结构产生干涉，保证安装后脚垫的整个支撑面可以完全贴合在两个被连接件之间，不会出现局部悬空导致的支撑受力不均。设计这类橡胶件的时候，首先要确认安装边界的尺寸公差，橡胶件的成型收缩率要根据选用的橡胶硬度调整，通常这类脚垫选用邵氏A60-70度的耐老化橡胶，既可以保证足够的支撑刚度，避免被压溃后失去缓冲能力，又能有足够的形变空间吸收振动。安装时的压缩量控制在脚垫自由高度的15%-25%区间最为合适，

　　压缩量过小起不到缓冲防滑作用，压缩量过大则会导致橡胶长期处于高应力状态，加速老化开裂，缩短使用寿命。在实际选型匹配时，要先确认被支撑部件的总重量，单个脚垫的承载能力按照总支撑点数量均分后，预留30%以上的承载余量，避免车辆经过大幅颠簸路面时，瞬时冲击力超过脚垫的承载极限导致脚垫被过度压缩失效。这类脚垫的外形圆角处理一方面是为了模具脱模方便，减少橡胶件成型时的应力集中，避免尖角位置在长期使用后出现开裂，另一方面圆角边缘不会划伤安装接触面的内饰或者涂层，适配车内安装的使用场景。周向的沟槽深度控制在脚垫壁厚的三分之一左右，过深会降低脚垫整体的结构强度，过浅则无法起到预留变形空间的作用，沟槽的倾斜角度和安装时的受力方向匹配，

　　保证受压时橡胶可以顺着沟槽方向有序形变，不会出现局部应力集中的问题。端部的方形定位槽尺寸要比安装凸台小0.2-0.3mm，依靠橡胶的弹性抱紧凸台，保证装配后不会松脱，同时槽底做圆角处理，避免应力集中导致槽位开裂。在三维建模过程中，这类橡胶件要重点关注形变后的尺寸边界，不能只按照自由状态的尺寸做干涉检查，要模拟压缩后的实际外形尺寸，确认压缩后脚垫不会超出安装空间，和周边的线束、其他部件产生干涉。另外橡胶材质的摩擦系数通常在0.8以上，只要安装时保证足够的压缩量，不需要额外的固定结构就可以提供足够的防滑阻力，限制被支撑部件的滑移，相比硬质塑料支撑件，橡胶脚垫的阻尼特性更好，可以有效过滤行车过程中产生的高频振动，保护被支撑的电子元件不会因为长期振动出现引脚脱焊、结构松动等问题。在实际装车验证阶段，要重点检查脚垫的安装贴合度，确认所有支撑点都完全接触，没有出现虚位，同时经过高低温环境测试后，橡胶不会出现硬化、变形过大的问题，保证在不同使用环境下都能稳定发挥缓冲防滑的作用。
