滤油器端盖结构三维设计

　　在流体过滤系统的油路回路设计中，滤油器端盖是承担密封、定位、油路导通多重作用的核心配套零件，这类零件常见于内燃机油路过滤、小型动力设备润滑系统、液压回路前置过滤单元中，日常工况下需要承受油路内的持续油压、过滤介质带来的轴向载荷，同时还要兼顾滤芯更换时的拆装便捷性，因此结构设计上的细节考量直接影响整套过滤单元的使用寿命与密封可靠性。

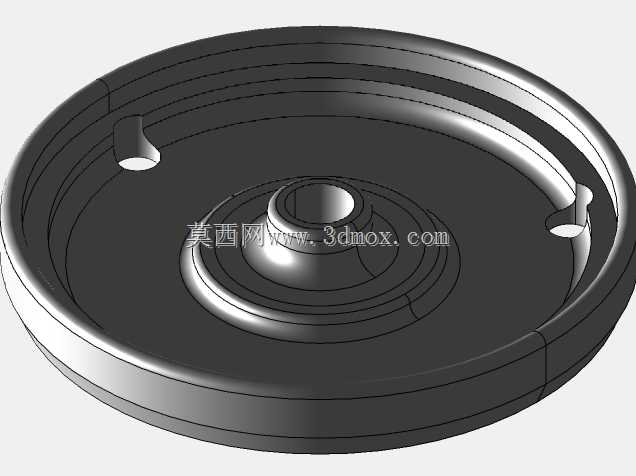

　　从实际使用场景来看，这类盘式端盖多配套于筒状滤芯的端部安装位，整体采用圆盘式主体结构，中心设置的凸台通孔是油路进出的核心通道，凸台外侧的多层环形台阶结构，一方面是为了适配滤芯端部的密封圈安装位，台阶的高度差与直径差严格匹配常用O型圈的线径规格，安装后可以形成多道密封阻隔，避免未经过滤的油液从端盖与滤芯的配合间隙处渗漏，绕过滤芯直接进入下游油路造成污染；另一方面多层台阶也承担了滤芯的径向定位作用，滤芯套装在端盖中心凸台后，径向间隙控制在0.1-0.2mm区间，既可以保证滤芯安装时的顺畅推入，又能避免设备运行过程中滤芯受油液冲击产生径向晃动，磨损密封件。

　　端盖外缘的翻边结构是与滤油器壳体配合的安装边界，翻边的内径尺寸与滤油器筒体的外径采用间隙配合设计，配合面预留密封胶圈的安装槽位，安装时通过压装或者旋压的方式将端盖与筒体固定，翻边的厚度经过载荷校核，能够承受油路内0.3-0.8MPa的常规工作油压，不会出现鼓胀变形导致密封失效的问题。端盖盘面非对称设置的两个缺口结构，并非工艺预留，而是油路旁通的定位与导通结构，其中一个缺口对应旁通阀的安装位，当滤芯堵塞导致油路压差超过设定阈值时，旁通阀开启，油液可以通过该缺口直接进入下游回路，避免供油中断造成设备干磨；另一个缺口则是安装定位销的配合位，装配时可以快速对齐端盖与筒体的周向位置，保证旁通阀、油路接口的位置精准，避免装配错位导致的油路不通问题。

　　设计过程中，首先需要确定端盖的整体安装边界，根据配套滤油器的筒体直径确定端盖的外缘尺寸，再根据滤芯的通径确定中心凸台的内孔直径，内孔的通流面积经过计算，需要满足系统最大流量下的油液流速要求，避免通径过小造成油路节流，产生不必要的压力损失。其次是密封台阶的尺寸设计，每一层台阶的直径差需要匹配对应密封圈的压缩量，橡胶材质的O型圈压缩量控制在15%-25%区间，既可以保证足够的密封比压，又不会因为压缩量过大造成密封圈过早老化失效。盘面的厚度设计需要兼顾强度与轻量化要求，在中心凸台根部、外缘翻边位置做了圆角过渡处理，避免应力集中，在油压反复冲击的工况下，不会出现根部开裂的问题。

　　从安装维护的角度来看，端盖的盘面没有多余的凸起结构，整体平整，既可以在压装工序中适配自动化压装设备的压头接触面，保证压装时受力均匀，不会出现端盖压偏的问题；日常维护更换滤芯时，平整的盘面也方便操作人员握持施力，快速拆卸端盖更换内部滤芯。两个旁通缺口的边缘做了倒角处理，一方面可以去除加工毛刺，避免安装时割伤密封圈，另一方面也可以在油液流过缺口时形成导流效果，减少局部的湍流与压力损失。

　　这类端盖零件通常采用冲压或者压铸工艺成型，建模过程中所有的圆角、倒角、台阶尺寸都需要匹配对应的加工工艺要求，冲压成型的零件需要考虑板材的拉伸率，避免转角位置出现拉裂缺陷；压铸成型的零件则需要考虑拔模斜度，保证成型后可以顺利脱模。在实际选型配套时，需要重点核对端盖的外缘配合尺寸、中心凸台的密封尺寸、旁通缺口的周向位置三个核心参数，确保与现有滤油器筒体、滤芯、旁通阀的尺寸完全匹配，才能保证装配后的整套滤油器运行稳定，不会出现渗漏、滤芯定位失效、旁通阀错位等问题。
