工业线缆收纳用卷筒结构三维数模

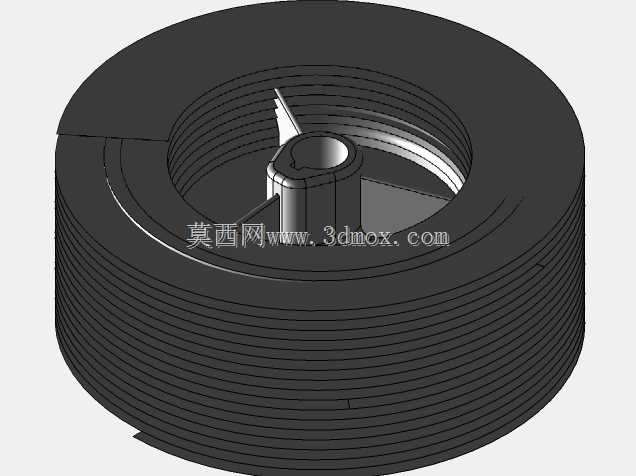

　　在车间移动供电设备、港口起重机械、厂区电动平车这类需要随设备移动同步收放动力线缆的场景里，电缆卷筒是保障线缆规整排布、避免拖拽磨损的核心部件，很多刚接触移动供电设计的工程师容易忽略卷筒内部的导向结构，以为只要做个带槽的圆筒就能完成卷线，实际现场使用中经常出现线缆叠压、偏磨、拉扯卡滞的问题，最后不得不返工调整结构。这个卷筒的整体结构采用中空筒身加单侧内置导向拨片的设计，筒身外壁加工有连续等距的环形绕线槽，槽深刚好适配常规动力电缆的外径，卷绕时每一圈线缆都能嵌入对应槽位，不会出现相邻线缆交叉叠压的情况，避免了叠压位置长期受挤压出现绝缘层破损的隐患。筒身中心的安装轴孔做了键槽定位结构，和驱动轴装配时可以传递稳定的扭矩，

　　不会出现卷筒和驱动轴相对打滑的问题，轴孔周边做了加厚的加强筋结构，因为卷筒满卷线缆时整体重量不小，启动和制动瞬间的扭矩冲击全部集中在轴孔连接位置，加厚处理可以避免长期交变载荷下出现轴孔开裂的问题。内置的导向拨片是这个结构里最容易被忽略的细节，拨片的弧形工作面刚好贴合线缆的外圆弧面，卷线时拨片会随着筒身转动引导线缆顺着螺旋槽的走向排布，不会出现线缆在筒身端面位置卡入缝隙的问题，拨片和筒体内壁的连接位置做了圆角过渡，没有尖锐的棱角，避免长期摩擦刮伤线缆外护套。从安装边界来看，这个卷筒的轴向宽度和外径比例经过适配，既保证了单卷可以容纳足够长度的线缆，又不会因为径向尺寸过大导致设备运行时卷筒和周边机架、走线管发生干涉，

　　中空的内筒结构除了容纳导向拨片之外，还可以预留集电滑环的安装空间，对于需要连续旋转供电的场景，不用额外改动筒身结构就能直接加装滑环组件，适配不同的供电方案需求。实际选型应用时，需要结合现场线缆的弯曲半径调整筒身的最小内径，这个模型的内筒直径刚好匹配常规10到16平方毫米动力电缆的最小弯曲半径要求，卷绕过程中线缆不会因为弯折半径过小出现线芯折断的问题，筒身两端的挡边高度比最外层绕线的位置高出半个线缆直径，既可以防止线缆从筒身两端滑脱，又不会因为挡边过高增加不必要的结构重量。很多现场运维人员反馈过，部分简易卷筒没有做槽型定位，卷线时全靠线缆自身的张力堆叠，用不了几个月就会出现线缆乱卷、挤压变形的问题，严重时甚至会扯断线缆导致设备停机，

　　这种带等距绕线槽和内置导向的结构，能让线缆收放过程的阻力更均匀，驱动电机的负载波动更小，也能降低驱动机构的损耗。建模过程中，绕线槽的螺旋升角是需要反复核对的参数，升角太小会导致线缆排布时卡滞，升角太大又会出现线缆滑出槽位的问题，这个模型里的升角是结合常用的卷线转速、线缆外径反复校核过的，在常规0.5到1m/s的收放线速度下，线缆都能顺畅嵌入槽位，不会出现跳槽的情况。另外筒身的分体式拼接结构也考虑了加工和装配的便利性，筒身沿轴向做了分模处理，加工时可以分别车削绕线槽之后再拼接固定，不用做复杂的整体式加工，降低了加工难度和成本，拼接位置的连接缝做了错位处理，不会刚好卡在绕线槽的位置，避免拼接缝的凸起刮伤线缆表面。
