磁极磁电机壳体结构三维设计

　　在小型动力配套、户外发电设备、特种工况动力供给场景中，磁极磁电机的壳体结构直接决定了整机的磁路密闭性、装配适配性与运行可靠性，本次呈现的磁极磁电机壳体结构，是针对磁钢固定、端盖配合、内部绕组排布需求完成的结构设计成果。从实际应用场景来看，这类磁极磁电机多配套于小型通用动力设备、便携发电装置、特种作业小型动力单元，需要在持续振动、温差波动的工况下保持磁路结构稳定，避免磁钢移位、壳体形变带来的磁隙变化，保障发电效率与输出稳定性。

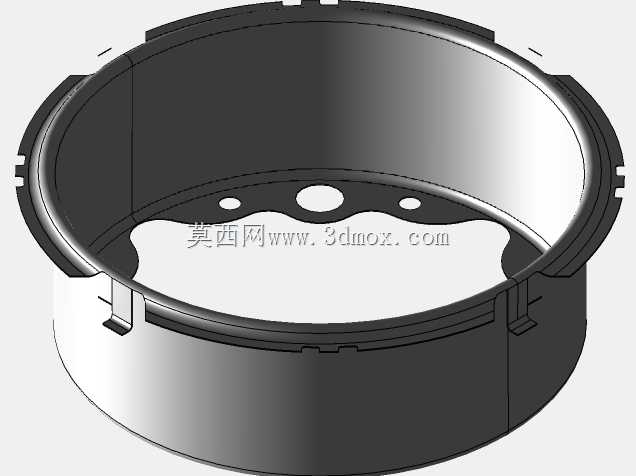

　　从产品功能特性来看，该壳体作为磁极磁电机的核心承载构件，首先承担了内部磁极组件的定位固定功能，壳体内腔的环形贴合面与磁极组件的外圆尺寸做了适配设计，能够保证磁极安装后同轴度控制在合理公差范围内，避免运行过程中磁极与绕组出现剐蹭；壳体端面分布的多个定位卡槽，用于和端盖、后端轴承座完成卡接配合，不需要额外增加过多连接紧固件即可实现轴向定位，减少装配工序的同时提升了连接的抗振动能力；内腔底部的三个通孔为绕组引线、固定螺栓的穿设预留了位置，孔径与孔位的排布避开了磁路的核心导通区域，不会对磁钢产生的磁场分布造成额外干扰。

　　设计过程中，首先围绕磁极磁电机的磁路闭合需求确定了壳体的基础壁厚，壁厚取值兼顾了结构强度与磁路导磁需求，既不会因为壁厚过薄导致壳体受振动形变，也不会因为壁厚过厚造成材料浪费与整机重量超标；壳体外侧的多个凸耳结构是安装定位的核心边界，凸耳的位置尺寸与配套设备的安装工位完全匹配，安装时不需要额外制作转接工装即可直接完成固定，凸耳上的缺口结构为安装时的快速对位提供了参照，能够有效降低现场装配的对位难度。壳体的内腔台阶结构做了差异化的尺寸设计，靠近开口端的大直径区域用于容纳绕组端部的绝缘结构，底部的小直径区域用于贴合磁极组件的定位端面，台阶处的过渡圆角做了圆滑处理，避免应力集中导致的壳体开裂，同时也能防止装配过程中尖锐边角划伤绕组绝缘层。

　　从安装边界来看，该壳体的外圆尺寸、轴向高度、安装凸耳的分布圆直径都严格匹配对应功率等级磁极磁电机的配套安装要求，和同系列的端盖、轴承座、转子组件具备完全的互换性，不需要对其他配套零件做尺寸修改即可完成整机装配。壳体开口端的环形止口尺寸公差控制在过渡配合区间，装配时端盖可以顺着止口滑入定位，既保证了端盖与壳体的同轴度，也能避免配合过松导致的运行异响、配合过紧导致的装配困难。在实际工况验证的维度，该结构的壳体能够承受持续运行过程中的温度变化带来的热胀冷缩形变，不会因为热应力导致配合面出现间隙，同时壳体的结构刚度能够抵御常规运输、运行过程中的振动冲击，不会出现磁钢移位、绕组松动的问题。针对磁电机运行过程中的散热需求，壳体外侧的光滑圆柱面可以和外部散热气流充分接触，将内部绕组、磁极产生的热量快速传导出去，不需要额外增加散热筋结构即可满足对应功率等级的散热需求，简化了壳体的加工工序，降低了量产过程中的制造成本。设计时还充分考虑了加工工艺性，壳体的所有结构都可以通过常规的冲压、机加工工序完成，没有特殊的异形结构需要定制特殊刀具，量产时的工艺成熟度高，尺寸一致性容易保障，能够适配批量生产的质量控制要求。
