盘式离合器承压盘结构设计

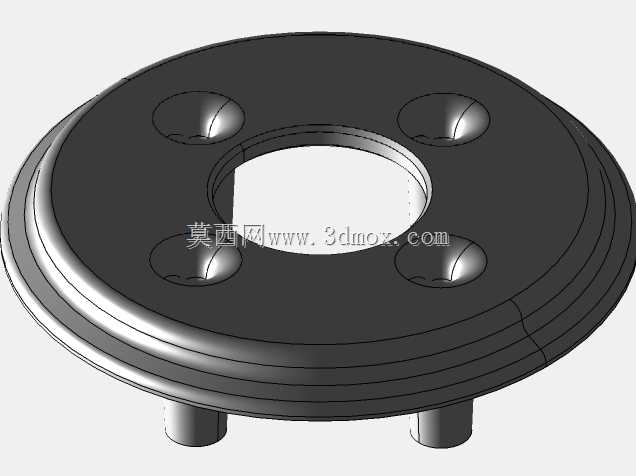

　　盘式离合器的承压盘作为摩擦式离合器的核心承压构件，主要应用在需要频繁接合、断开动力传递的传动链路中，常见于农用机械、小型工程机械、轻型机动车辆的传动系统内，承担着压紧摩擦片、均匀传递压合载荷、保障动力平稳接合的核心作用。在实际设备运行过程中，承压盘需要持续承受轴向压合载荷，同时在离合器接合瞬间要承接摩擦副传递来的周向扭矩，还要耐受摩擦片滑磨过程中产生的局部高温，因此结构设计上需要兼顾刚度、热稳定性与安装适配性。从结构形态来看，该承压盘主体为圆盘式构型，中心开设贯通的轴孔，用于避让离合器输入轴或者输出轴的安装空间，中心孔的孔径尺寸需要匹配对应传动轴的轴径，同时预留合理的装配间隙，避免轴系转动过程中与盘体发生剐蹭。盘体端面上均匀分布四个半球形凹坑结构，这类凹坑是为了匹配离合器分离杠杆的端部球头，在离合器分离与接合的动作过程中，分离杠杆的球头可以在凹坑内实现小角度的摆动，同时保障压合载荷的均匀传递，四个凹坑沿盘体圆周方向等角度分布，能够让四个分离杠杆的作用力均匀作用在盘体上，避免压合过程中出现偏载，导致摩擦片局部磨损过快、接合抖动的问题。盘体的外缘设置有多层阶梯式的环形凸台结构，这类结构一方面是为了适配离合器压盘组件的安装限位，让摩擦片组件在径向有明确的定位边界，避免摩擦片在高速转动过程中出现径向窜动，另一方面多层环形结构可以提升盘体自身的结构刚度，在承受轴向压合力的时候减少盘体的翘曲变形，保障整个摩擦面的压力分布均匀。

　　盘体背离摩擦面的一侧设置有两个圆柱形的定位销柱，这两个销柱主要用于和离合器的传动毂或者压盘支架实现周向定位，保障承压盘在随传动系统转动的过程中，不会和相邻的传动部件发生相对周向转动，同时可以传递部分扭矩，降低分离杠杆凹坑位置的载荷负担。在设计这类承压盘的时候，首先需要确定的是安装边界尺寸：盘体的最大外径需要匹配对应离合器外壳的内部安装空间，不能和外壳内壁发生运动干涉；中心孔的同轴度需要控制在合理的形位公差范围内，避免盘体转动过程中出现动不平衡量，导致高速转动时的传动振动；四个半球形凹坑的位置度需要严格管控，保障每个凹坑到中心孔的距离一致，相邻凹坑的夹角误差控制在允许范围内，否则会导致分离杠杆的行程不一致，出现离合器分离不彻底、

　　接合不平顺的故障。从实际应用场景来看，这类盘式离合器承压盘多用于中小扭矩的传动场景，相比膜片弹簧式的离合器压盘，这种搭配分离杠杆的结构维护成本更低，结构更简单，在工况相对恶劣、维护条件有限的作业场景下有更好的适用性。在建模过程中，需要重点关注几个配合面的尺寸精度：半球形凹坑的球面半径需要和分离杠杆端部的球头半径匹配，保留合理的活动间隙，既不能间隙过大导致松旷异响，也不能间隙过小导致动作卡滞；背面的定位销柱的直径需要和对应安装孔的尺寸适配，销柱的伸出长度需要满足安装深度要求，避免安装后出现轴向间隙过大或者装配不到位的问题；盘体与摩擦片接触的端面需要保障平面度要求，如果平面度超差，会导致摩擦片接触面积不足，传递扭矩的能力下降，

　　同时会加速摩擦片的局部磨损。另外，盘体上的所有棱边都做了合理的倒角处理，避免装配过程中锐边划伤操作人员，也可以减少应力集中的问题，提升构件的疲劳强度，在长期承受交变载荷的工况下，减少裂纹萌生的概率。在材料选型的适配性上，这类承压盘一般选用具备一定强度和耐热性的铸铁材料，能够耐受摩擦过程中传导的温度，同时具备良好的减振性能，可以吸收离合器接合过程中的小幅振动，提升传动的平顺性。从安装流程的适配性来看，该结构的设计充分考虑了装配的便利性，定位销柱可以在装配过程中起到快速导向定位的作用，不需要反复调整盘体的周向位置，就可以实现和相邻部件的对位，四个凹坑的位置均匀分布，装配分离杠杆的时候不需要区分安装方位，降低了现场装配的难度。在实际的设备运维过程中，这类承压盘的常见失效形式包括凹坑位置的磨损、盘体端面的热变形、定位销柱的断裂，因此在结构设计时，凹坑位置可以做局部的强化处理，盘体的厚度设计需要兼顾热容量的要求，足够的热容量可以避免短时间频繁接合导致的盘体温度过高引发的变形，定位销柱和盘体的连接位置需要做圆角过渡，减少应力集中，提升销柱的抗剪切能力。
