带安装法兰的文丘里流量测量管结构

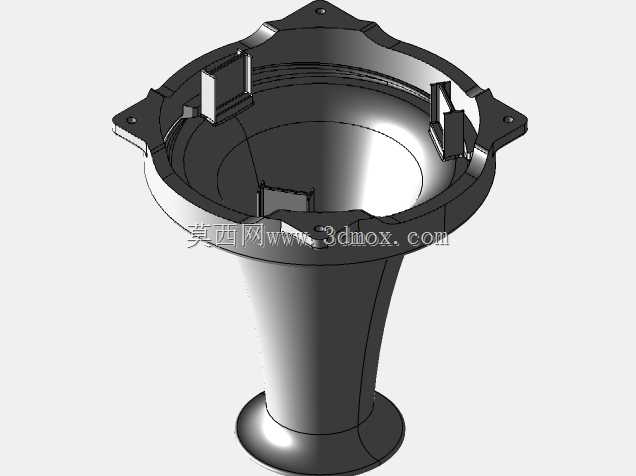

　　在流体输送与过程控制领域，文丘里管是差压式流量测量的核心节流元件，广泛应用于市政给排水、化工流体输送、暖通空调循环、工业气体输配等场景的管路流量计量环节，相比孔板等节流件，其压损更低、流场扰动小，长期运行的测量稳定性更优，适合大管径、低流速流体的连续计量需求。这款文丘里管组件采用经典的收缩段-喉道-扩散段三段式流道结构，入口端设置带定位凸耳的安装法兰，法兰周向均布安装孔位，可直接与同通径的管路法兰对接，凸耳结构额外增加了安装定位的容错空间，在现场管路存在微小同轴度偏差时，仍能保证密封面贴合到位，避免安装应力导致的流道变形。设计阶段首先基于目标管路的公称通径确定入口段内径，收缩段采用平滑过渡的锥面结构，锥角控制在流体阻力最优的区间内，

　　引导管内流体平稳加速，避免截面突变产生的涡流区造成额外压损；喉道段为等径直段，是差压测量的核心取压位置，该段的内径尺寸直接决定差压量程与测量精度，内壁做光滑过渡处理，减少流体沿程阻力；扩散段采用大锥角缓扩结构，将经过喉道加速的流体逐步减速，将动能转化为静压能，最大程度降低节流后的压力损失，相比孔板节流件可减少30%以上的永久压损，降低管路输送系统的动力消耗。从安装边界来看，入口法兰的外轮廓尺寸匹配对应通径的法兰连接标准，法兰端面的密封槽结构适配常规橡胶或金属缠绕垫片，安装时无需额外加工适配接口；法兰上的四个安装凸耳向外延伸，凸耳上的通孔位置与标准法兰螺栓孔位对应，现场安装时可先通过凸耳孔位穿入定位螺栓完成预固定，再依次紧固其余螺栓，

　　降低大管径管路的安装对位难度。组件整体为一体成型结构，流道内部无突出的拼接缝隙或结构凸起，避免流体长期冲刷造成的局部磨损，同时减少杂质在管内的滞留堆积，适合含有少量固体颗粒的流体计量场景。在实际工况应用中，该组件可直接串接在工艺管路中，配合差压变送器采集喉道与入口段的压力差值，通过标定的流量系数即可换算得到管内的实时流量，其结构强度可满足常规中低压管路的工作压力要求，扩散段的长度设计兼顾了压损恢复效果与安装空间占用，在空间受限的管廊、设备夹层等安装场景中，无需额外预留过长的直管段即可保证测量精度，入口前仅需预留3-5倍通径的直管段、出口后预留1-2倍通径的直管段即可满足流态稳定要求，比同类节流装置的直管段要求更低，

　　适配更多复杂的现场安装条件。结构设计过程中，针对法兰与管体的连接位置做了圆弧过渡加强，避免管路振动或压力波动时在连接位置产生应力集中，长期运行下不会出现焊缝开裂或结构变形的问题；喉道位置的壁厚做了局部加厚处理，应对高速流体的长期冲刷，延长元件的使用寿命。
