带法兰接口的异形铸造壳体结构设计

　　在中小功率传动单元的配套结构设计中，这类异形铸造壳体往往承担着核心的包容与支撑作用，区别于常规规则方箱或圆筒壳体，该结构将圆形法兰接口与矩形传动腔体做了一体化融合设计，能够同时适配两类不同安装界面的部件对接需求，在紧凑安装空间的设备布局中优势十分明显。从实际应用场景来看，这类壳体多配套于小型动力传输节点，比如轻工输送线的侧装传动单元、小型农机的局部传动箱、自动化设备的分体式减速安装座，这类场景往往没有足够的空间布置独立的法兰转接座与方形箱体，一体化的铸造结构可以省去两道对接密封面，既减少了装配环节的紧固件数量，也降低了多段对接带来的密封失效风险。

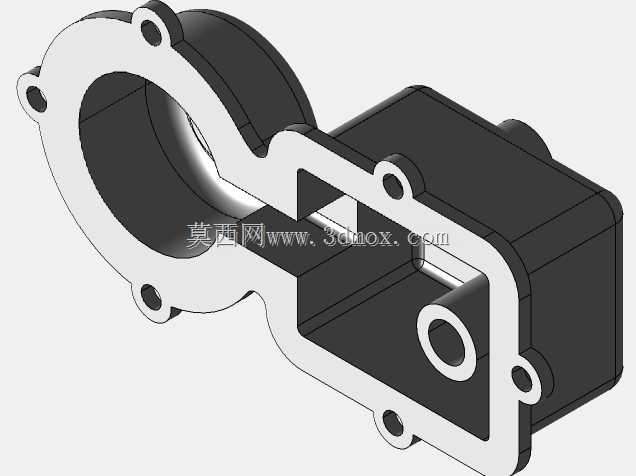

　　从功能特性上看，壳体左侧的大尺寸带孔法兰为输入端接口，周向均匀布置的四个安装孔可直接对接驱动端的端盖或者动力输出法兰，法兰内侧的大直径空腔用于容纳输入端的连接轴套或者联轴结构，足够的内腔深度可以给输入端的密封件预留充足的安装位置，避免轴件转动时与壳体内壁发生干涉。连接圆形法兰与右侧矩形腔体的过渡段做了平滑的壁厚过渡设计，没有出现直角突变的结构，这一设计思路完全是从铸造工艺角度出发，能够有效避免铸件冷却过程中因壁厚不均产生的缩孔、应力集中问题，同时过渡段预留的矩形开口是检修与观察窗口，日常维护时不需要将整个壳体从设备上拆解，仅拆开该窗口的盖板就可以观察内部传动件的啮合状态、补充润滑脂，大幅降低后期运维的工作量。

　　右侧的矩形腔体为核心传动件容纳空间，腔体边缘的凸台结构为箱盖安装止口，止口的配合面做了整圈平面加工，能够保证箱盖安装后的密封性能，腔体侧壁伸出的带孔凸台为输出轴的支撑座，内孔可直接安装轴承或者轴套，给输出轴提供稳定的径向支撑，凸台外侧的端面可安装轴承端盖，对轴承外圈进行轴向定位，同时防止润滑脂泄漏、外界粉尘进入腔体内部。壳体上所有的安装孔位都做了凸台加厚处理，避免螺栓锁紧时在壳体壁面产生局部应力过大导致的开裂问题，每个凸台的厚度都经过受力核算，能够匹配对应规格螺栓的锁紧力矩要求，不会出现安装时凸台被压溃的情况。

　　从安装边界来看，该壳体的整体轮廓没有多余的外伸结构，所有安装面都处于同一安装基准体系下，左侧法兰的端面与右侧腔体的安装底面垂直度公差可控制在机械加工常用的IT7级精度范围内，能够保证对接后输入端与输出端的轴系平行度符合传动要求。设计过程中，壳体的壁厚选取充分考虑了铸造工艺的最小壁厚要求，同时结合传动件工作时的受力情况做了局部加强，在轴承安装位、法兰对接位等受力较大的区域做了壁厚加厚，非受力区域则适当减小壁厚，在保证整体结构刚性的前提下尽可能控制铸件重量，降低材料成本。另外，壳体内部的型腔转角都做了圆角过渡，既方便铸造时的砂模脱模，也能减少应力集中点，提升壳体在交变载荷下的疲劳寿命，这类结构在批量生产时采用砂型铸造即可成型，后续仅需要对各个安装面、止口、轴承孔做少量机加工，生产效率高，综合成本低，非常适合批量配套应用在各类紧凑型传动设备中。
