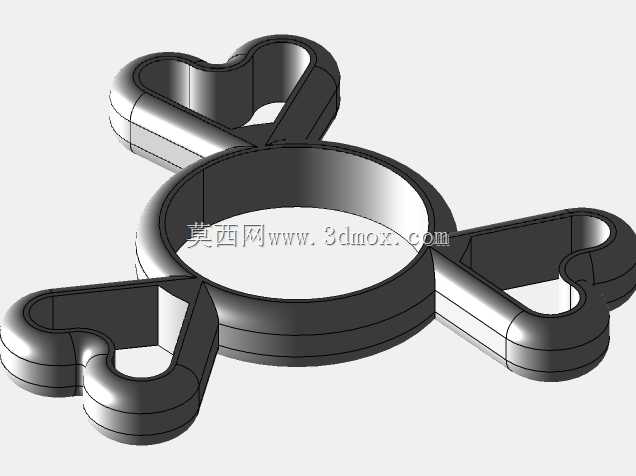

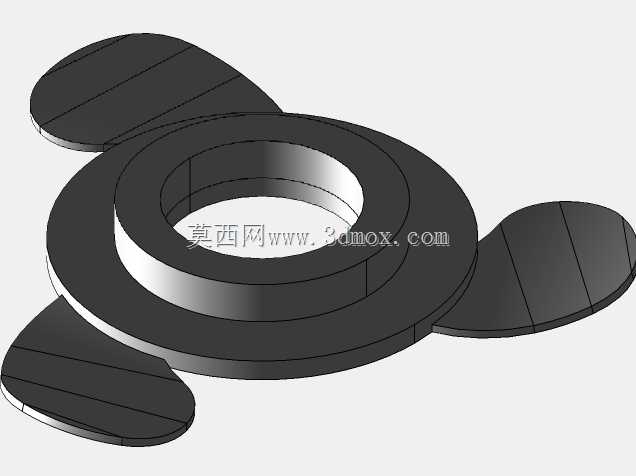

四心形凸耳环形轴承保持架结构

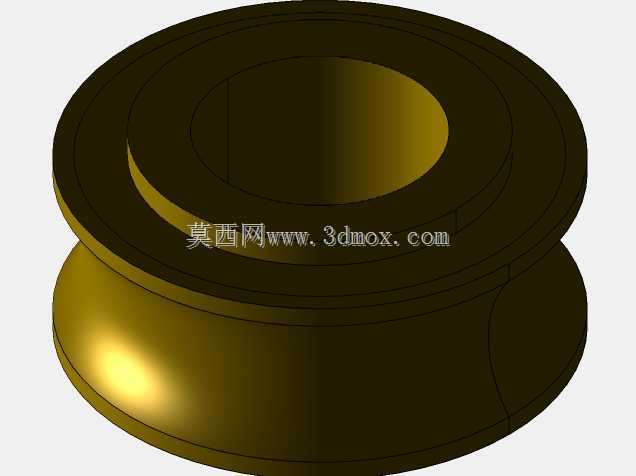

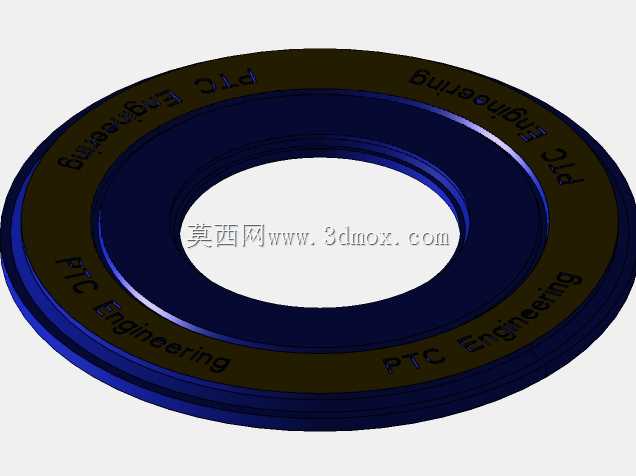

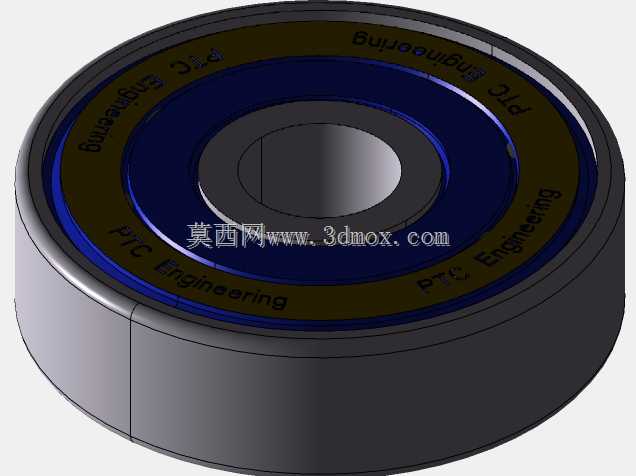

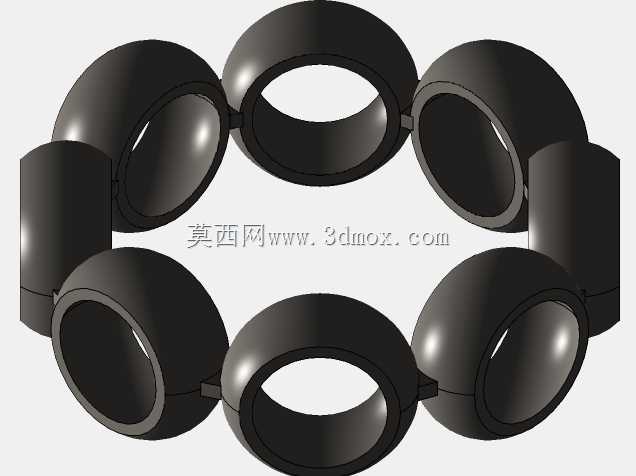

　　该环形带四心形凸耳的构件属于滚动轴承配套的保持架结构，主要应用在中小载荷的深沟球轴承、调心球轴承装配场景中，适配内径30-50mm区间的轴承套圈使用，常见于小型电机输出端、家用电动工具转轴、轻工输送线托辊支承位置，用来分隔滚动体，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在套圈滚道内保持正确的运动轨迹，维持轴承运转的平稳性。从结构设计逻辑来看，主体环形基体的内径尺寸略大于轴承内圈的挡边外径，单边预留0.2-0.3mm的装配间隙，避免保持架随滚动体公转时与内圈挡边发生剐蹭；环形基体的厚度控制在滚动体直径的1/2左右，既保证足够的结构强度兜住滚动体，又不会过多占用轴承内部的润滑脂存储空间。

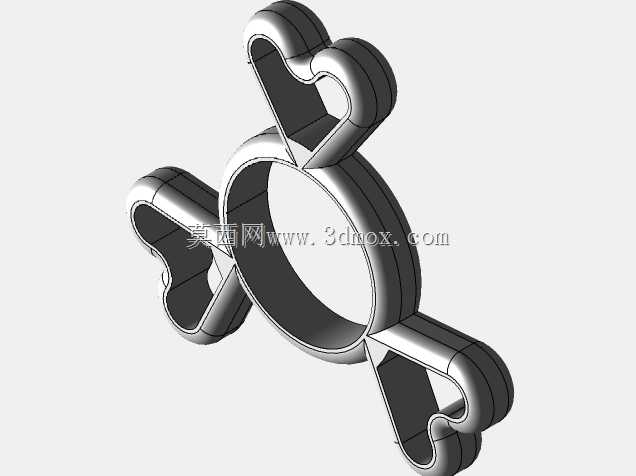

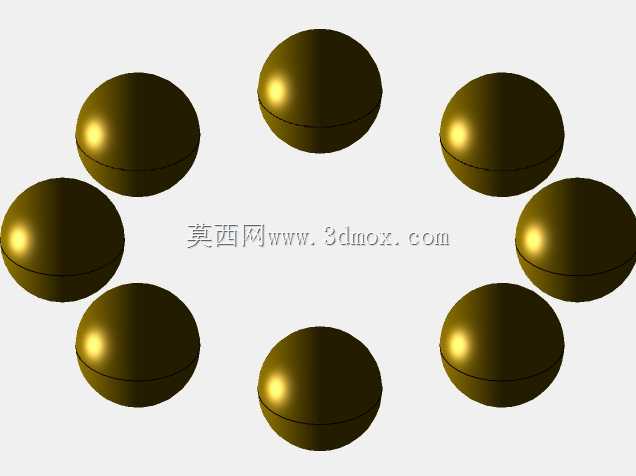

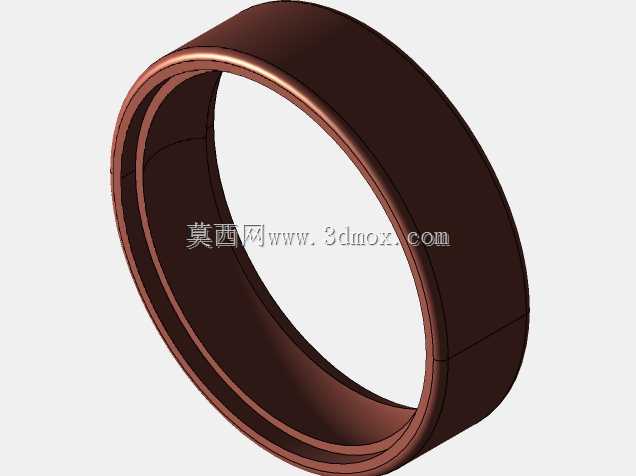

　　四个均匀分布的心形凸耳并非装饰性结构，每个凸耳的内凹弧面恰好对应一颗滚动体的兜位，弧面曲率与滚动体球面曲率保持0.1mm的间隙配合，让滚动体在兜孔内可以自由自转同时不会出现轴向窜动；凸耳向外延伸的轮廓做了全圆角过渡处理，圆角半径不小于1.5mm，一方面是减少冲压或注塑成型时的应力集中，避免构件在交变载荷下出现根部断裂，另一方面也防止保持架运转时刮蹭轴承外圈的滚道边缘，损伤滚道表面精度。安装边界层面，该构件的最大外轮廓尺寸比轴承外圈的内径小0.4-0.6mm，装配后四个凸耳的外端面与外圈滚道之间保留均匀的径向间隙，允许轴承在出现轻微轴系不对中时，保持架有微小的自适应调整空间，不会出现卡滞现象。凸耳的厚度比环形基体薄0.3mm，

　　在保证兜位结构强度的前提下，尽可能降低保持架的整体重量，减少轴承高速运转时保持架的离心力，降低运转噪声与自身磨损速率。实际工况适配中，该结构的保持架适合在转速不超过额定转速70%的工况下使用，常温环境下搭配锂基脂润滑时，可连续运转8000小时以上无需维护；如果采用冲压钢板制作该构件，材料选用08F低碳钢，表面做磷化处理提升防锈能力与润滑附着力，如果采用工程塑料制作则选用添加玻璃纤维的PA66材料，可适配有一定腐蚀环境的作业场景。设计过程中需要重点校核四个凸耳的位置度公差，相邻凸耳的中心角偏差不能超过0.5度，否则会导致滚动体分布不均，引起轴承运转时的振动值超标；环形基体的圆度公差控制在0.05mm以内，保证保持架公转时的动平衡精度，

　　避免高速下出现周期性的异响。和常规的浪形保持架、冠形保持架相比，这种四凸耳结构的装配难度更低，不需要额外的铆钉铆接工序，套圈与滚动体装配到位后直接将保持架卡入滚动体间隙即可完成组装，能有效提升轴承的装配效率，适合批量自动化生产线的装配作业。
