在手动挡燃油车、混动车型以及部分工程机械的传动链路里,离合器外壳是承担动力衔接防护、部件定位、载荷分散的核心壳体类零件,它直接安装在发动机飞轮壳与变速器输入轴端的衔接位置,周边需要匹配离合器压盘、从动盘、分离轴承、分离拨叉等一整套离合操纵组件的安装空间,同时还要预留离合器分泵或者拉索机构的操作避让位,日常工况下既要承受动力结合瞬间的冲击载荷,还要阻隔传动部件运转带起的润滑油飞溅,同时隔绝一部分离合片摩擦产生的粉尘外溢,避免杂质进入发动机飞轮腔或者变速器输入轴油封位置造成异常磨损。

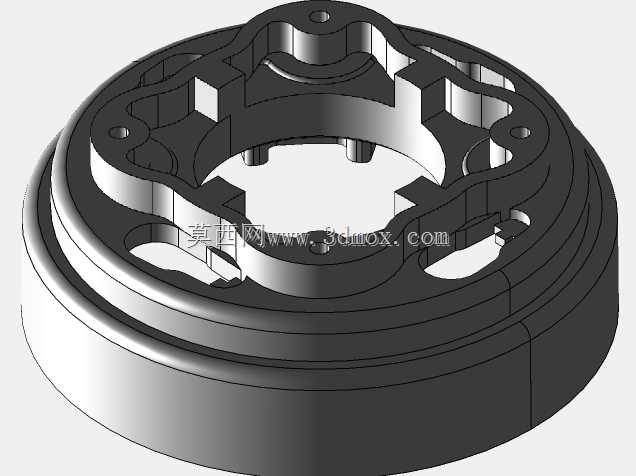

从结构设计的角度来看,这款离合器外壳采用了盘式环形主体结构,外圈设置了多层阶梯式安装止口,最外侧的止口直径匹配发动机飞轮壳的对接定位基准,安装时通过止口的圆柱面配合保证壳体与曲轴、变速器输入轴的同轴度,避免不同心造成的离合片偏磨、分离不彻底问题;止口周边均匀分布的通孔是壳体与飞轮壳的连接螺栓过孔,孔位周边做了局部加厚的凸台结构,用来分散螺栓拧紧时的压应力,避免长期受振动影响出现螺栓孔周边开裂的问题。壳体内部的型腔做了多道加强筋布局,筋条沿着受力方向从中心安装位辐射到外圈连接位,既可以在不额外增加壳体整体壁厚的前提下提升整体刚性,减少动力结合瞬间壳体产生的形变,还能在筋条之间留出足够的空腔,容纳离合器压盘的膜片弹簧、支撑环等凸起结构,避免部件运转时和壳体内壁发生运动干涉。
壳体中心的大直径通孔是变速器输入轴的避让通道,孔的边缘做了圆弧过渡处理,避免锐边在装配时刮伤输入轴表面的防锈涂层或者油封唇口;靠近中心位置分布的多个小直径凸台孔,是离合器压盘总成的定位安装孔,孔位的位置度公差需要控制在0.1mm以内,才能保证压盘安装后和飞轮端面的平行度符合要求,避免离合结合时出现压力分布不均、起步抖动的问题。壳体侧面预留的异形缺口是分离轴承拨叉的操作通道,缺口周边做了翻边加强结构,同时预留了分离拨叉轴的安装支座位,装配时拨叉轴穿过支座带动分离轴承移动,实现离合器的分离与结合动作,这个位置的尺寸精度直接影响分离行程的有效范围,如果支座位置偏移,很容易出现分离行程不足、换挡打齿或者分离轴承长期压在膜片弹簧上造成异常磨损的问题。
在实际选型匹配过程中,这款离合器外壳的轴向安装尺寸需要严格匹配对应车型的动力总成轴向间隙,壳体的总厚度不能超出飞轮壳与变速器前端面之间的预留空间,否则会出现装配时壳体被挤压变形,或者离合间隙无法调整到标准范围的问题;壳体的材质一般选用压铸铝合金或者灰铸铁,铝合金材质的重量更轻,适合乘用车型降低簧下与动力总成重量,灰铸铁材质的刚性更好、抗振性能更强,更适合载荷较大的商用车或者工程机械使用。设计过程中还需要考虑壳体的散热性能,筋条之间的空腔可以形成空气流通的通道,带走离合片摩擦产生的热量,避免长期半联动工况下壳体内温度过高,造成离合片摩擦材料高温烧蚀、压盘弹簧退火弹力衰减的问题。另外壳体的下端一般会预留小的排污缺口,方便离合片磨损产生的粉尘、进入腔体的积水或者油污及时排出,避免杂质堆积在腔体内造成部件卡滞。
从装配工艺的角度来说,壳体所有的安装结合面都需要做铣削加工,保证平面度公差在0.05mm以内,对接面之间不需要额外加装密封垫,依靠平面加工精度和密封胶实现密封,防止润滑油从结合面渗漏;所有的螺栓孔都需要做倒角处理,方便装配时螺栓顺利导入,同时去除孔边的毛刺,避免螺栓拧紧时毛刺脱落进入腔体造成部件磨损。在做三维结构校验的时候,需要模拟离合全行程的部件运动轨迹,确认压盘抬起、从动盘轴向移动、分离轴承滑动的整个过程中,所有运动部件和壳体内壁、加强筋之间都留有至少2mm的安全间隙,避免工况变化时部件受热膨胀或者振动移位出现干涉问题。
