带滚轮导向结构的手动密封胶涂胶工具

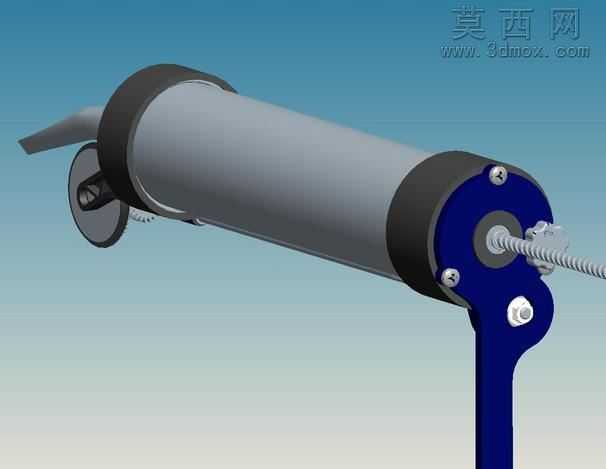

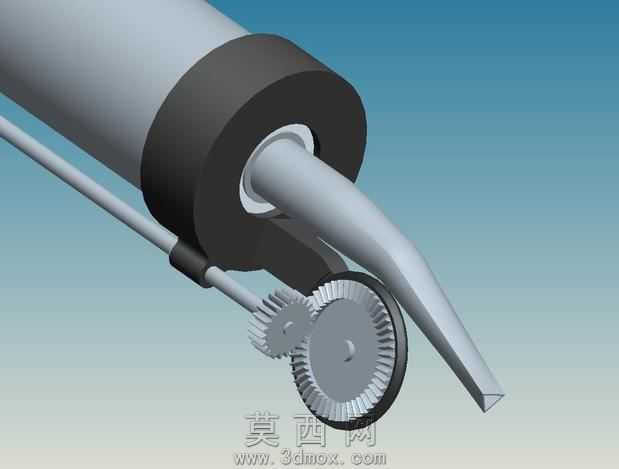

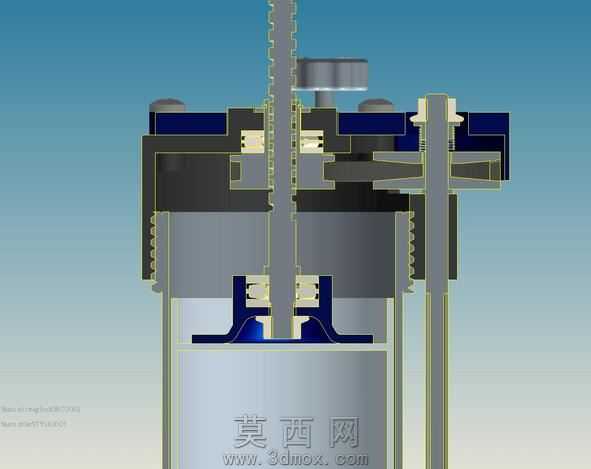

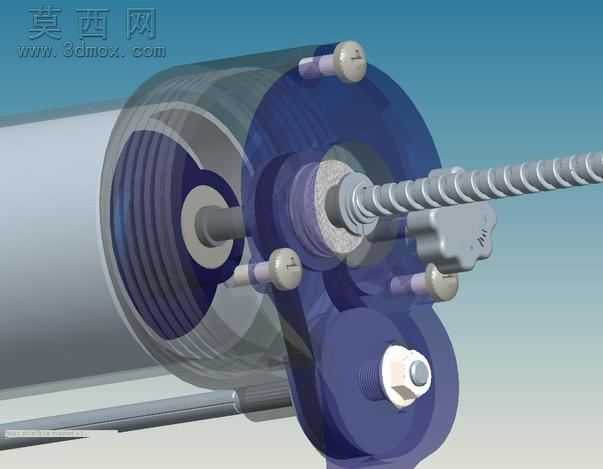

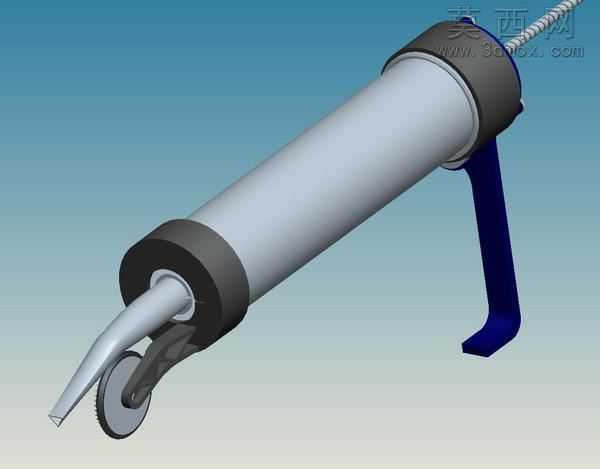

本作品为手动密封胶涂胶工具的三维建模成果，建模过程中对产品各功能部件进行了精准的参数化还原，整体模型比例协调，部件间装配关系清晰，无干涉错位问题。渲染阶段采用哑光工程塑料材质表现胶枪主体储胶筒，还原PP材质的半哑光磨砂质感，手柄部位采用深蓝色硬质塑料材质，通过调整材质粗糙度与反光参数，模拟注塑件的表面肌理；金属推杆采用拉丝金属材质，还原金属杆件的细微纹理与金属光泽，出胶嘴前端的滚轮采用橡胶与金属结合的材质表现，橡胶轮面做哑光防滑纹理处理，金属轮轴做亮面金属质感，整体渲染光影柔和，清晰展现各部件的材质差异与结构细节。结构设计上，该工具在常规手动胶枪的基础上增设了前端滚轮导向结构，出胶嘴旁设置的导向轮可在施胶作业时贴合墙面或地面基面滚动，保证出胶路径平直均匀，避免手工施胶时胶线偏移、粗细不均的问题；传动结构采用齿轮齿条配合的无级变速传动系统，可根据不同密封胶的粘度、施工场景需求调整推力传动比，适配不同稠度的密封胶施工作业，推力传递路径经过优化，从驱动轮经齿轮组传递至推进螺杆，推动活塞平稳挤出胶液，轴承部位采用滚针轴承结构降低传动摩擦，提升操作手感。设计思路围绕装修施工场景的实际痛点展开，针对传统胶枪施胶依赖人工手感、胶线质量不稳定、长时间操作易疲劳的问题，通过增设导向滚轮保证施胶轨迹精度，优化传动结构降低操作推力，同时对胶筒快换结构进行了优化，可快速完成胶筒更换，提升施工效率，整体结构紧凑，握持部位符合人体工学设计，长时间操作不易产生疲劳感，模型完整还原了产品的所有功能结构，可用于产品展示、结构验证以及生产加工参考。
