对开式卡扣连接塑料注塑结构件

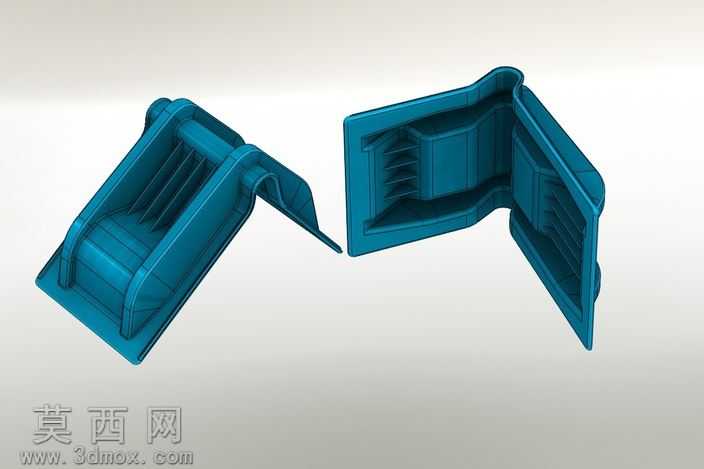

该塑料部件采用对开式组合结构设计，整体通过三维参数化建模完成全流程设计，建模过程中优先保证结构的装配适配性与开合功能的可靠性。模型外观采用统一的工程塑料质感渲染，材质模拟常用改性PP注塑原料的哑光蓝调质感，表面做了细微的磨砂纹理处理，还原真实注塑件的表面肌理，避免渲染效果过于光滑失真。结构上左右两个部件通过侧边的一体成型柔性合位结构实现可翻转开合，闭合后可形成完整的容纳腔体，内部设计有多道平行的加强筋结构，既可以提升部件整体的结构强度，避免薄壁结构受力变形，也可以适配内部容纳物件的定位需求，防止装配后出现窜动。部件边缘做了统一的圆角过渡处理，既符合注塑工艺的脱模要求，避免尖锐边角产生应力集中，也能提升使用过程中的安全性，防止刮伤。建模阶段严格遵循注塑件的设计规范，所有壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕、气泡等工艺缺陷，加强筋的厚度控制在壁厚的百分之六十以内，同时预留了合理的脱模斜度，保证后续实际开模生产时的脱模顺畅性。开合连接部位做了局部加厚处理，提升反复翻转弯折的结构寿命，避免长期使用后连接部位出现断裂失效。内部腔体的卡位结构经过反复的尺寸校验，保证开合后的卡扣定位精准，闭合后不会出现松脱错位的问题，整体结构兼顾了功能实用性与注塑生产的工艺可行性，可直接用于后续的模具设计开发参考，也可作为同类塑料连接结构的设计参考案例，模型结构完整，特征清晰，无冗余建模数据，可直接导入各类三维软件进行结构编辑与工程图导出。
