多铰接式机械连接支撑结构件

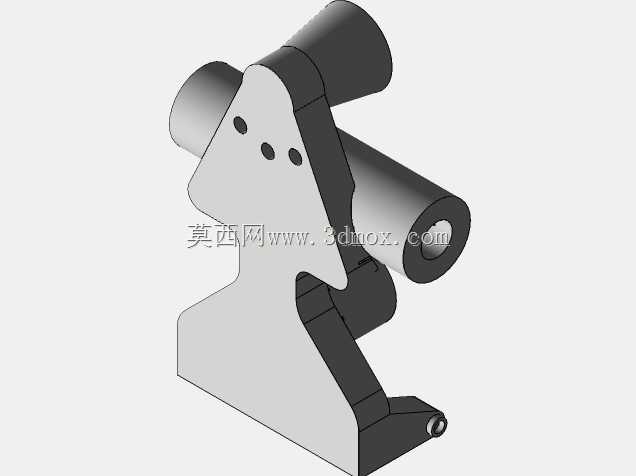

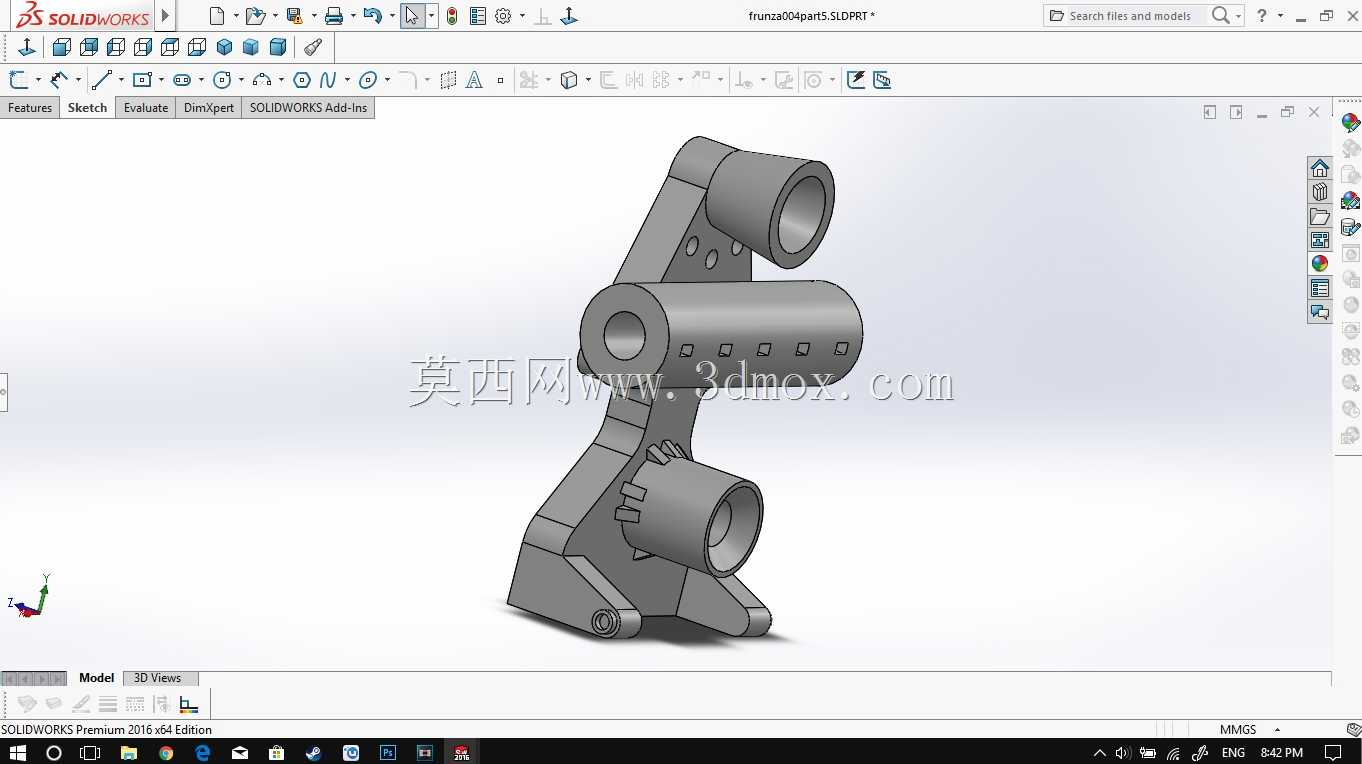

　　这类多铰接式连接支撑结构件，常见于需要多自由度联动的机械传动链路中，比如轻工自动化设备的连杆传动组、特种作业机械的执行端连接部位、小型工程机械的操纵机构联动段，核心作用是在不同轴系的传动部件之间完成动力传递的同时，承担对应方向的载荷支撑，避免传动链路出现应力集中导致的结构变形。从结构本身来看，三个不同朝向的筒状铰接孔是核心功能载体，每个孔的内径公差、端面垂直度都直接决定了配套销轴装配后的转动顺畅度，设计时需要根据对应位置的载荷大小匹配不同的壁厚：中间位置的横向筒段是整个零件的载荷核心，承担整个结构的主要弯矩和扭矩传递，因此筒壁厚度最大，外表面预留的多个方形凹槽是用于安装定位卡簧或者行程触发挡片，避免铰接销轴在工作过程中出现轴向窜动，

　　同时也能为配套的传感器安装提供固定基准。上下两个斜向布置的铰接筒分别对应两个不同方向的连杆连接，两个筒的轴线夹角经过运动学仿真校核，保证整个连杆组在设定的行程范围内运动时，不会出现结构干涉，同时让传动过程中的力传递方向始终处于零件材料的许用应力范围内，减少不必要的侧向分力损耗。整个支撑臂的截面采用变厚度设计，从中间主筒段向上下两个铰接筒逐渐过渡，在应力集中的铰接根部位置做了圆弧过渡处理，避免直角结构带来的应力断裂风险，臂身预留的多个小孔是用于穿设固定线束或者安装辅助定位销，底部的两个支脚结构是整个零件的安装基准面，加工时需要保证两个支脚的平面度以及与主铰接孔轴线的平行度，确保零件安装到设备基座上之后，

　　整个铰接传动组的位置精度符合设计要求。在实际建模过程中，这类零件的设计需要先完成运动学仿真确定各个铰接点的空间坐标，再根据载荷计算结果确定各个筒段的壁厚和臂身的截面尺寸，之后通过放样、拉伸切除等特征完成整体结构的搭建，最后对所有的锐边做倒圆角处理，既避免加工过程中的锐边划伤，也能进一步降低应力集中的影响。这类结构件在实际装配时，每个铰接孔内都需要配套对应的轴套或者自润滑轴承，因此孔的表面粗糙度需要控制在合理范围内，既要保证轴承能够顺利压装，也要避免过盈量过大导致轴承内圈变形影响转动效果。不同应用场景下，这类零件的材料选择也有区别，常规工业设备场景下多采用45号钢调质处理后加工，

　　在有轻量化要求的设备上也可以采用高强度铝合金加工后做表面阳极氧化处理，在腐蚀环境下使用的版本则需要采用不锈钢材料加工，保证结构的使用寿命。整个零件的安装边界需要匹配设备上的安装基座尺寸，底部两个支脚的安装孔间距、孔径都要和基座上的固定孔位对应，上下两个铰接端的连杆连接尺寸也要和配套的连杆端部结构匹配，避免装配时出现尺寸不匹配的问题。在实际工作过程中，这类零件需要承受周期性的交变载荷，因此设计时需要做疲劳强度校核，保证在设备的全生命周期内不会出现疲劳断裂的问题，同时铰接部位的润滑通道设计也需要纳入考虑，部分需要定期润滑的场景下，可以在筒壁上预留注油孔，方便日常维护时加注润滑脂，减少铰接部位的磨损。
