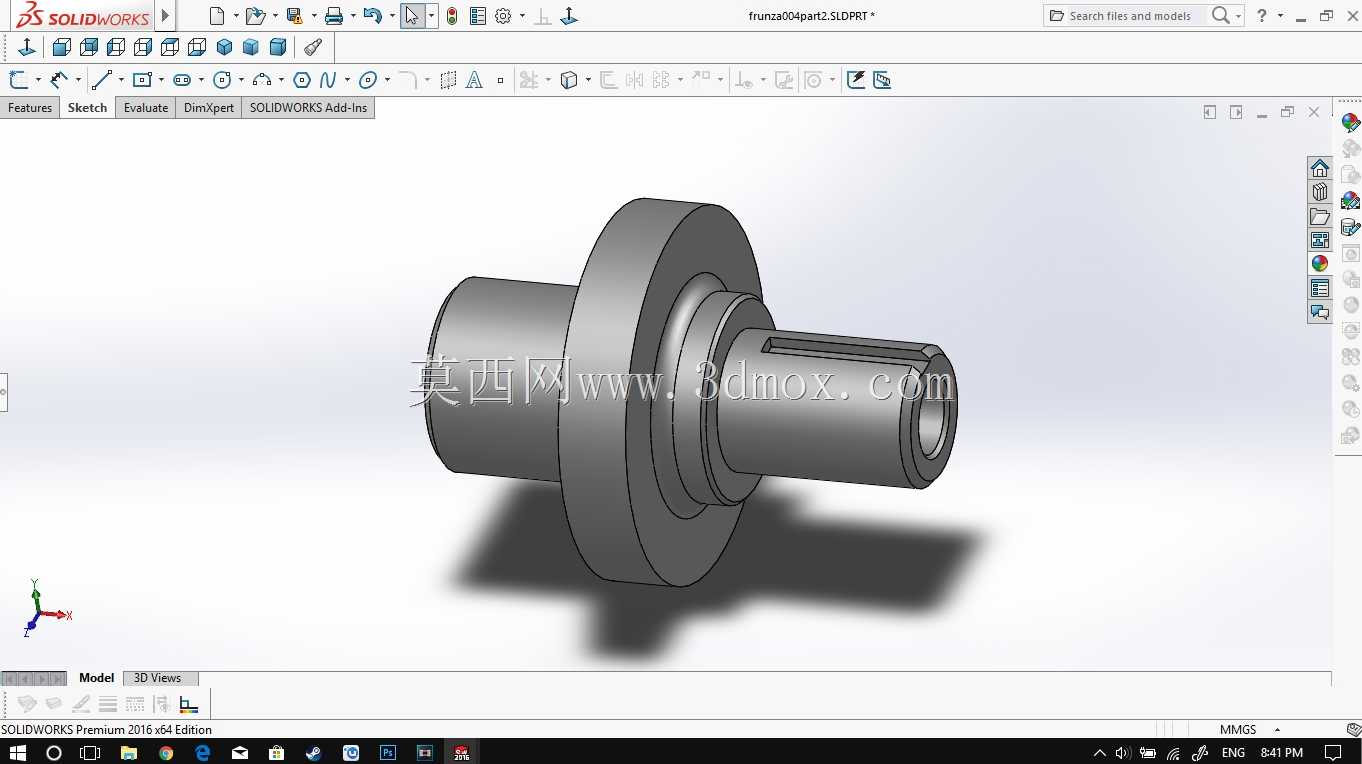

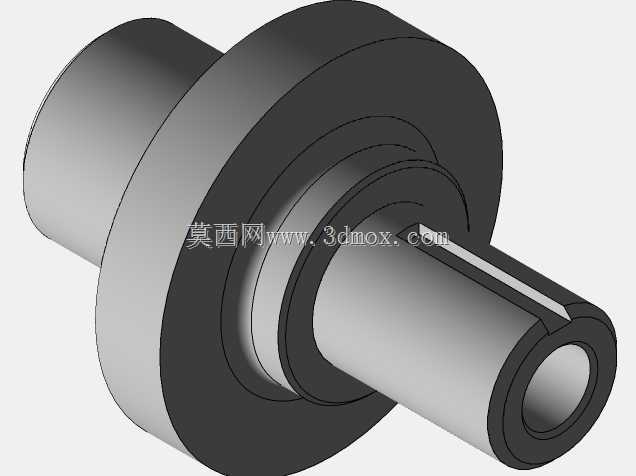

带法兰凸台侧开键槽阶梯轴结构

　　这类带法兰凸台的键槽阶梯轴，常见于中低压流体控制阀组、小型传动模组的动力传递环节，在轻工包装线的工位切换机构、小型输送设备的辊筒驱动端也能见到同结构的轴件应用。轴身中段的法兰凸台并非冗余设计，实际装配时这个凸台承担轴向定位功能，一侧抵靠轴承内圈端面，另一侧可贴合阀座或者传动轮的安装端面，省去了额外加装轴套、定位挡圈的工序，也能避免长期运行中紧固件松动导致的轴件窜动问题。

　　从结构设计逻辑来看，轴身采用三段阶梯式变径设计，最细的远端轴段用于安装从动轮或者阀芯连接套，中间段是轴承配合位，直径公差通常取k6级过渡配合，保证轴承内圈与轴同步转动无相对滑动；靠近法兰的粗轴段是主要承载段，承担径向载荷与部分轴向推力。侧部开设的键槽为普通平键槽，槽宽公差取H9，槽深按照轴径的对应标准取值，键槽的轴向位置避开了轴肩应力集中区，距离法兰端面预留了足够的紧固件安装空间，不会出现平键装入后与法兰端面干涉的问题。

　　安装边界方面，法兰凸台的外径比相邻轴承位直径大出12-15mm，这个尺寸差刚好覆盖轴承内圈的压紧接触面，同时不会与轴承外圈、轴承座的密封件发生剐蹭；轴端的内孔设计并非减重结构，实际是用于安装锁紧螺钉或者定位销，当轴端连接阀芯或者小直径同步轮时，内孔的螺纹或者销孔可以提供额外的周向防转保障，弥补平键在频繁正反转工况下可能出现的间隙冲击问题。键槽的长度覆盖了远端安装段的70%长度，既保证了平键有足够的接触面积传递扭矩，又不会因为键槽开通到轴端导致轴口应力集中，降低轴件受交变载荷时的断裂风险。

　　实际工况适配中，这类轴件的表面粗糙度要求有明确区分：轴承配合位、键槽侧面的粗糙度要求达到Ra1.6，保证配合紧密无微动磨损；法兰端面、非配合轴段的粗糙度取Ra3.2即可，兼顾加工成本与使用需求。轴件的过渡圆角全部取R1-R2，避免加工时的应力集中缺口，尤其是轴肩与法兰连接的位置，圆角半径严格控制在轴承内圈倒角允许的范围内，不会出现轴承装不到位的问题。在阀组应用场景中，轴身穿过阀座的位置预留了密封件安装槽位，和法兰凸台配合形成轴向密封定位，不需要额外设计密封压盖，能有效缩小整个阀组的轴向安装尺寸，让整体结构更紧凑。

　　建模过程中这类结构需要注意几个工程细节：键槽的端部退刀槽尺寸要匹配铣刀加工路径，不能出现直角清根导致的加工应力残留；法兰凸台的端面要做0.5mm的倒角，去除加工毛刺同时方便装配时对准轴承座的安装孔；轴端的倒角取C2，方便安装轴承、传动轮等配合件，不会刮伤配合件的内孔表面。整个轴件的同轴度公差以中间轴承位为基准，远端安装段、法兰端面的圆跳动控制在0.02mm以内，保证高速转动时无偏摆，降低运行噪音与轴承的额外磨损。
