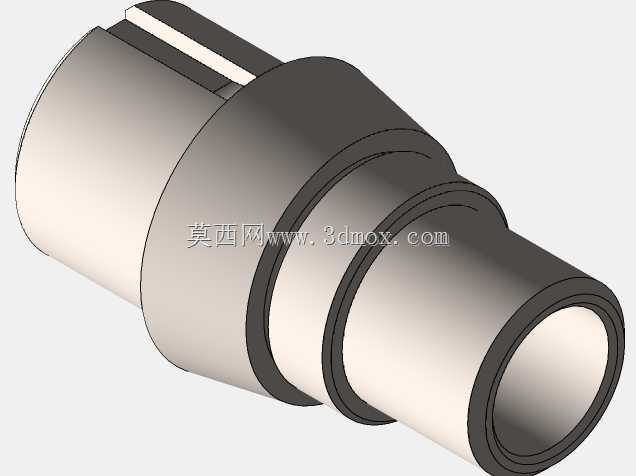

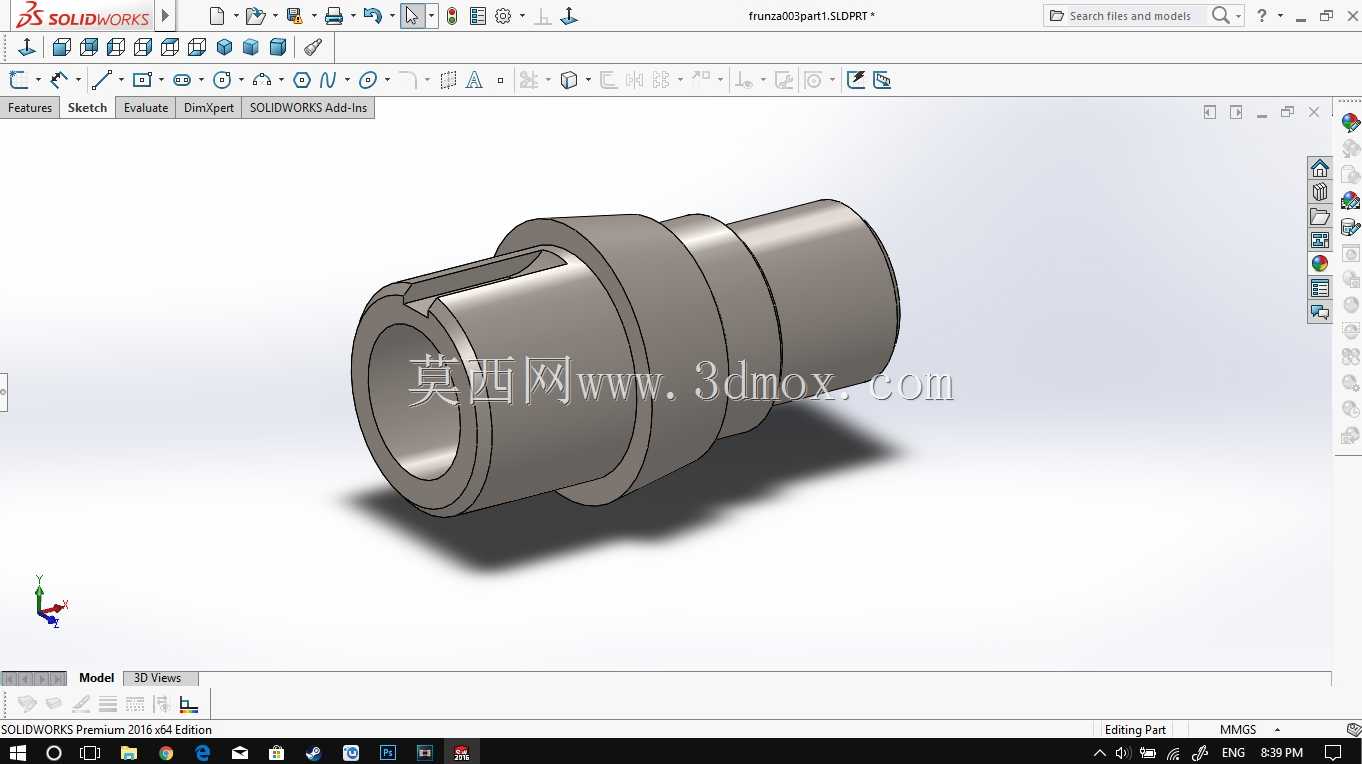

带键槽阶梯式实心轴结构设计

　　这类带键槽的阶梯实心轴，在常规动力传递场景中应用十分广泛，从中小型输送设备的动力输出端，到普通机床的进给传动单元，再到小型减速机的输入输出连接位，都能见到这类结构的身影。它的核心作用是在轴系部件中承担扭矩传递，同时通过阶梯结构实现轴上零件的轴向定位，配合键槽完成周向固定，避免传动过程中轴与配套轮毂出现相对转动，保障动力传输的稳定性。

　　从结构设计逻辑来看，这类轴的各段直径差并非随意设定，每一处台阶的高度都要匹配对应安装零件的定位需求，比如安装轴承的轴段，直径要符合所选轴承的内孔标准尺寸，台阶高度要满足轴承内圈的轴向抵靠要求，既不能过高导致轴承拆卸困难，也不能过低无法起到可靠的定位作用。键槽的开设位置选在轴段的有效配合长度范围内，键槽的宽度、深度都遵循平键连接的标准规范，槽边的倒角处理是为了装配时平键能顺利导入，同时减少键槽边缘的应力集中，避免轴在长期交变扭矩作用下从键槽位置萌生疲劳裂纹。

　　轴的整体外形采用多段阶梯设计，从大端到小端的直径逐段递减，一方面是为了方便轴上零件从轴端依次套装，装配时零件可以顺着直径减小的方向滑入对应安装位置，拆卸时也能从反方向顺利顶出，不会出现台阶卡滞的问题；另一方面不同轴段的直径变化也适配了不同的受力需求，承担扭矩输入输出的轴段直径更大，抗扭截面系数更高，能承受更大的传递扭矩，而仅做支撑作用的轴段直径可以适当减小，在满足刚度强度要求的前提下控制整体重量，减少材料浪费。

　　在安装边界方面，这类轴的轴向尺寸需要和配套的轴承座、轮毂、端盖等部件的安装空间严格匹配，轴的各段长度要对应安装零件的宽度，预留出轴承游隙调整、端盖压紧的合理余量，避免装配后出现轴窜动或者零件装不到位的问题。轴端的倒角设计除了方便零件装配，也能避免轴端锐边划伤操作人员或者损坏配套零件的密封件。轴的中心采用实心结构，相比空心轴在同直径下具备更好的抗扭刚度和抗弯强度，适合中等载荷、转速不极端的传动场景，加工工艺也更简单，不需要进行深孔钻削工序，常规的车削、铣削、磨削设备就能完成全工序加工，制造成本更可控。

　　实际应用中，这类轴的配合面粗糙度需要满足对应配合等级的要求，安装轴承和传动轮毂的轴段表面粗糙度要控制在合理范围，保障配合的紧密性，避免长期运行后出现配合面磨损松旷。键槽的对称度公差需要严格控制，否则装配时平键会出现偏斜，导致键的侧面受力不均，局部应力过大，轻则出现键的压溃变形，重则导致键槽开裂、轴件失效。轴的各段同轴度公差也需要在加工时重点保障，尤其是两个安装轴承的支撑轴段，同轴度误差过大会导致轴承运行时出现偏载，加剧轴承磨损，同时引发轴系的振动噪声，降低整套传动机构的使用寿命。

　　在选型适配时，需要结合实际传递的额定扭矩、最高工作转速、支撑跨距来核算轴的最小直径，再根据轴上安装零件的数量、安装位置确定各段的直径和长度，键槽的尺寸则根据对应轴段的直径选取标准平键规格，确保键连接的挤压强度和剪切强度满足载荷要求。对于存在轻微冲击载荷的应用场景，还可以适当加大轴肩过渡圆角，进一步降低应力集中系数，提升轴的抗疲劳性能。这类轴的结构没有冗余设计，每一处结构特征都服务于装配、定位、传力的实际需求，是机械传动结构中最为经典也最为实用的基础零部件结构。
