薄型法兰安装15pm系列步进电机结构

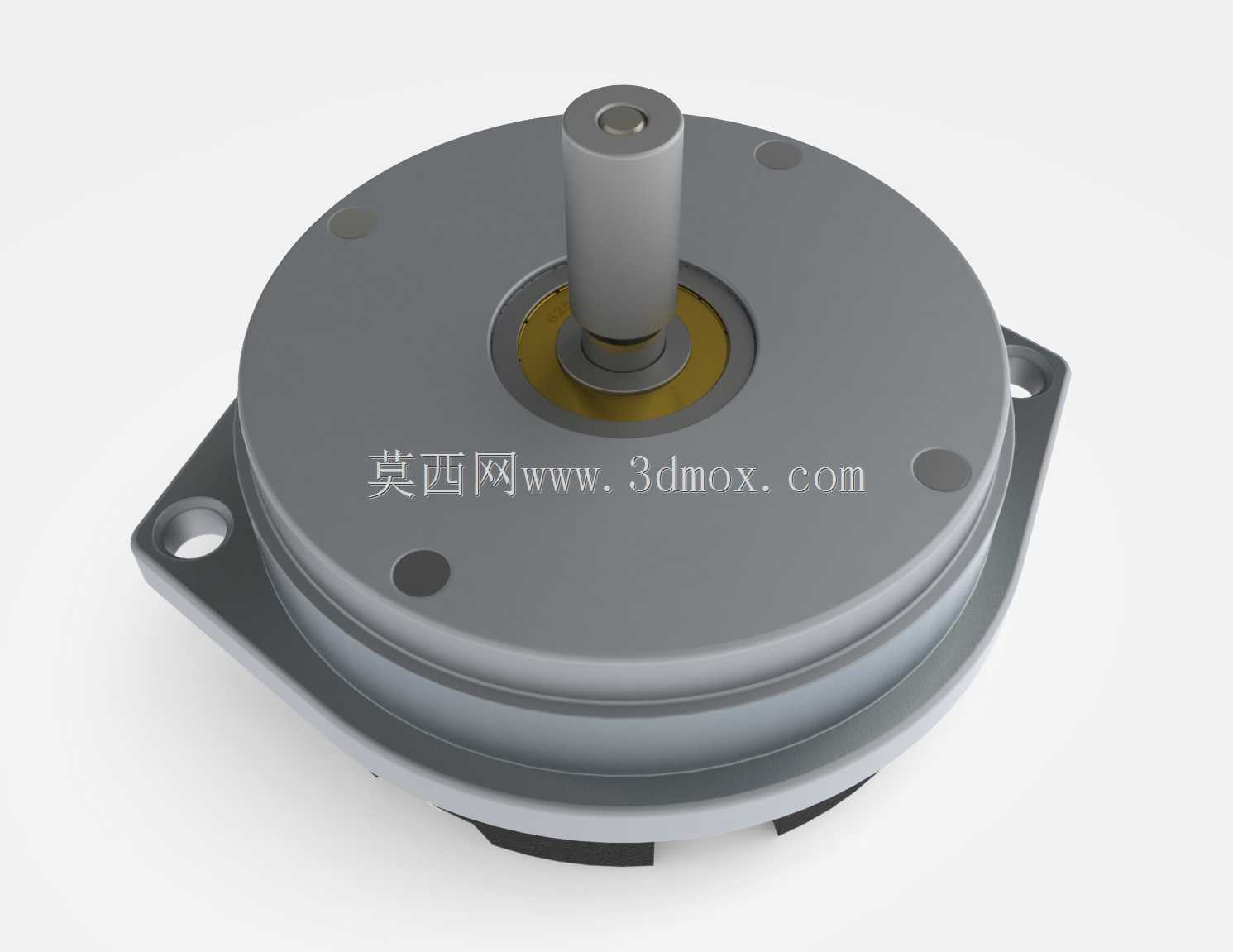

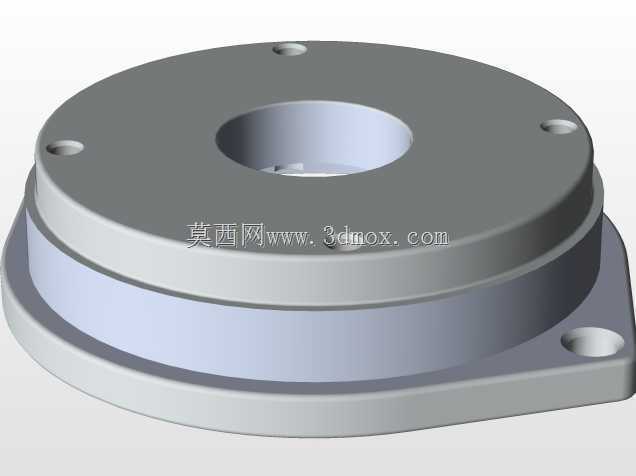

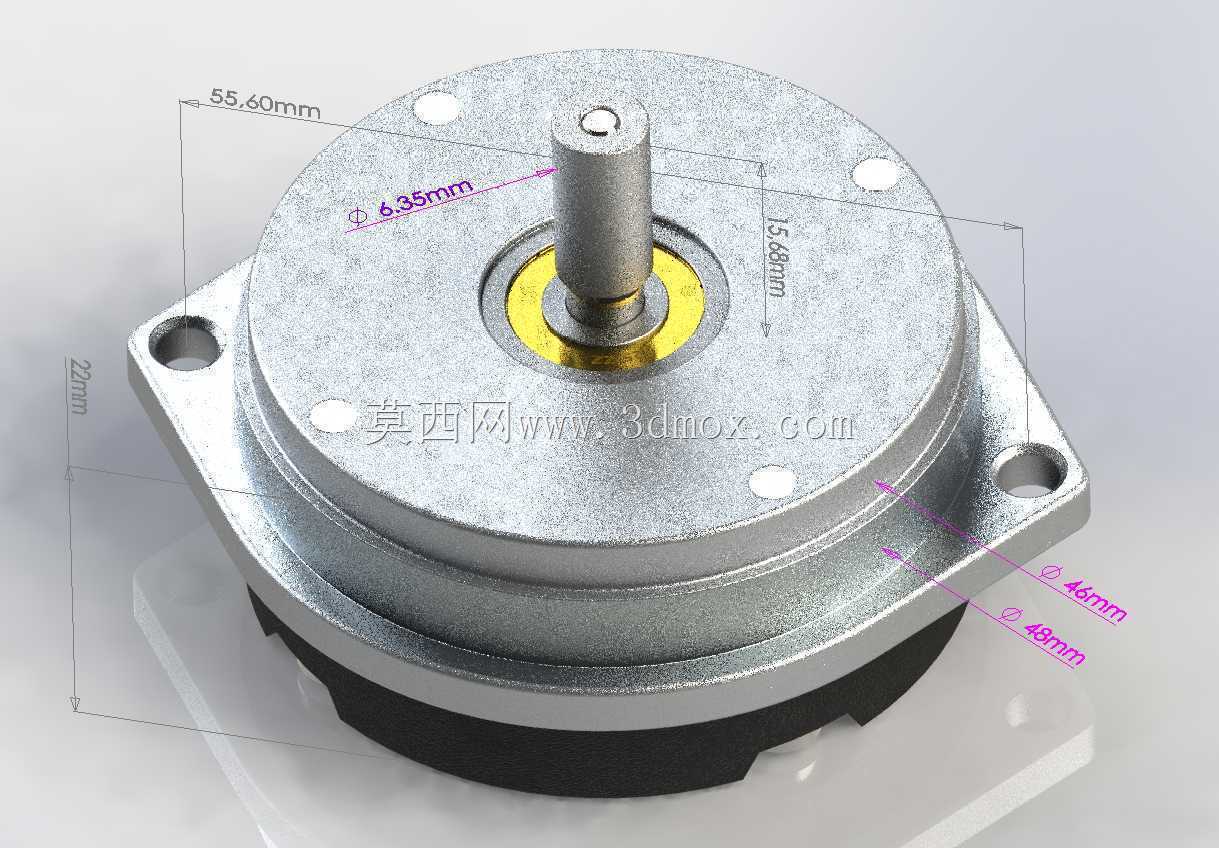

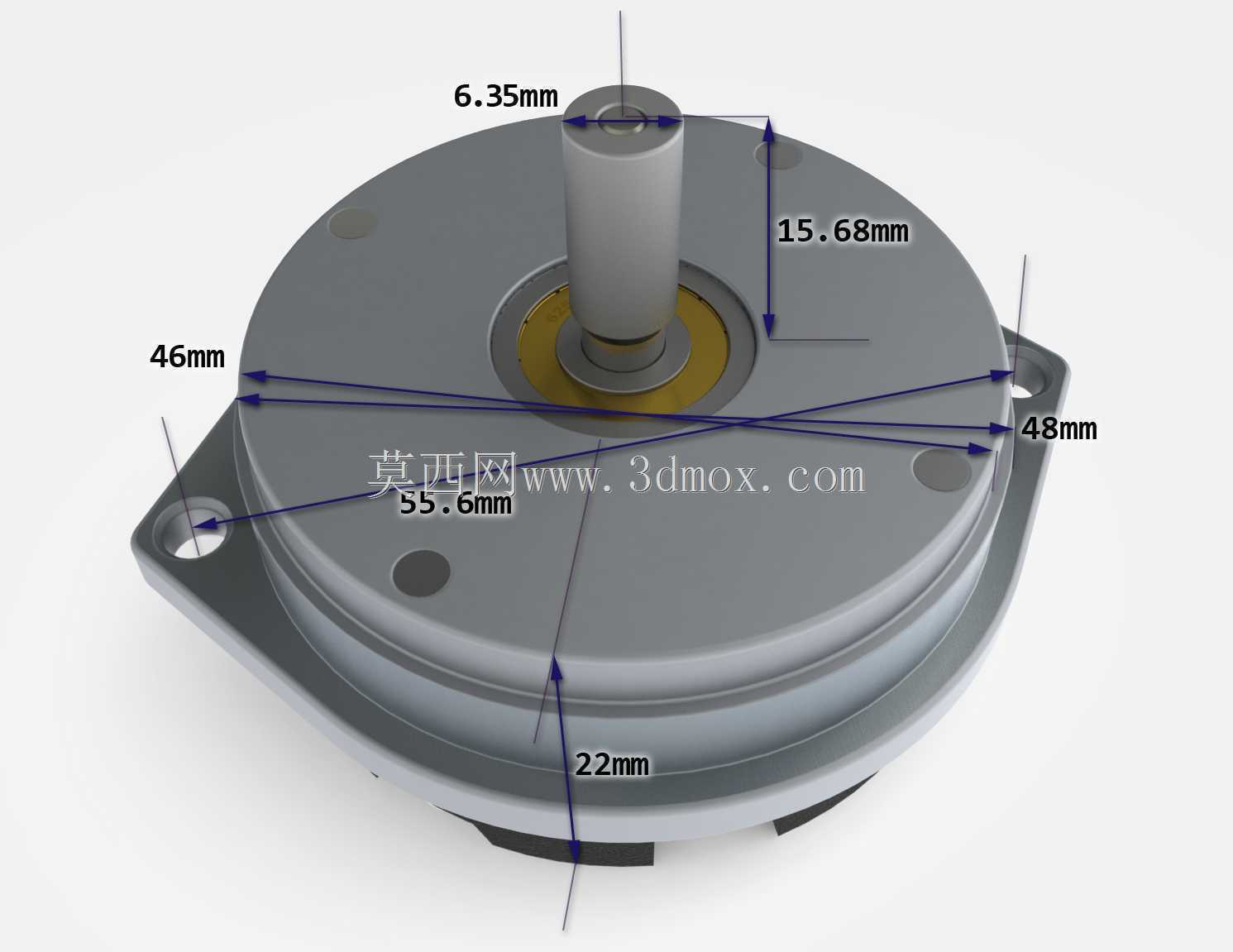

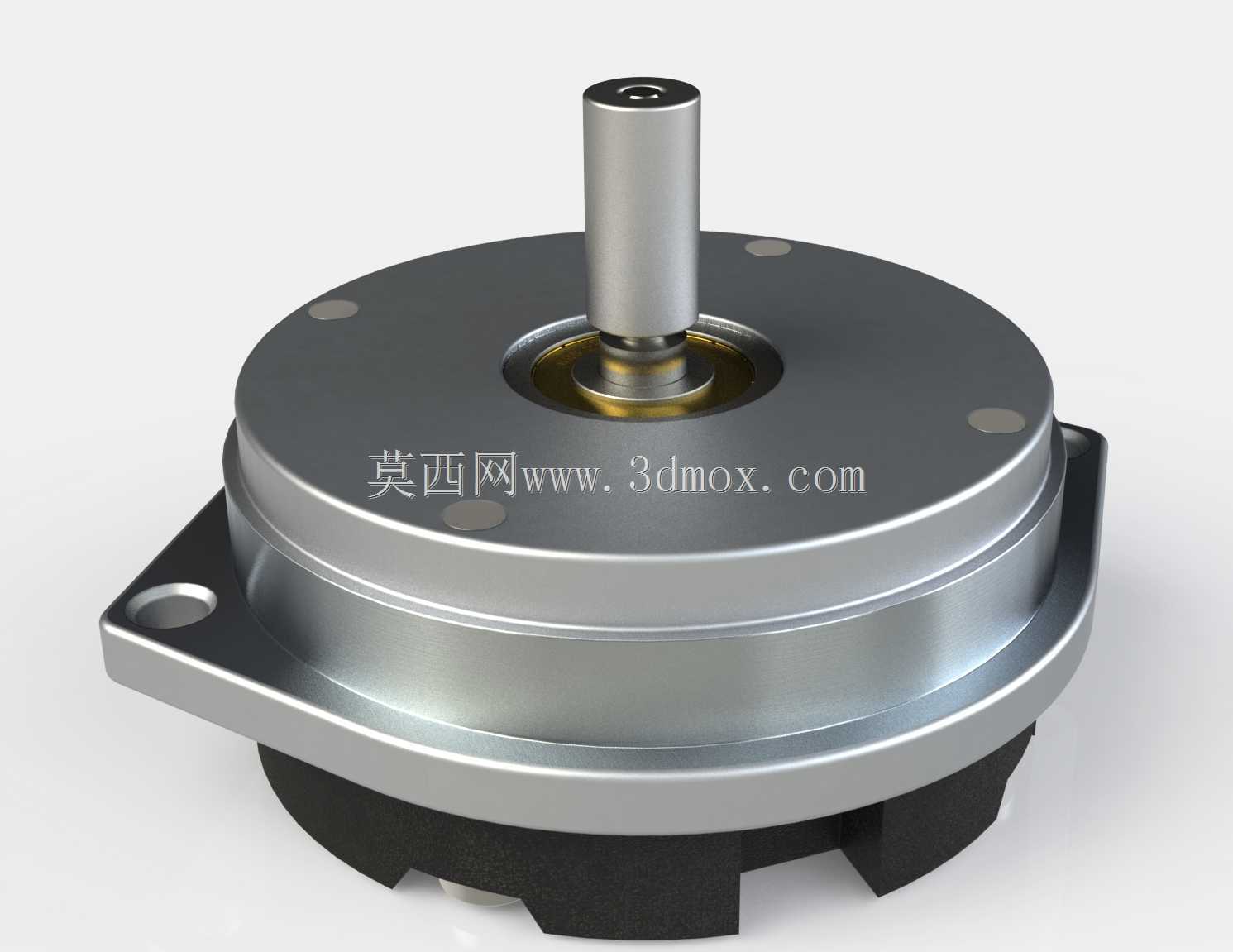

　　这款薄型步进电机的结构设计，核心瞄准小安装空间下的精密角度控制场景，在桌面级自动化送料机构、小型光学调焦平台、便携检测设备的进给单元里，这类扁平结构的步进电机往往能解决常规圆柱电机轴向尺寸冗余的痛点。从实际选型适配的角度看，它的带安装耳的圆形法兰底座是优先考量的安装边界，底座上的两个对称安装孔采用通孔设计，可直接通过内六角圆柱头螺钉固定在设备安装立板或平台面上，不需要额外加工定制电机转接座，能压缩整套传动机构的装配零件数量。输出轴采用单伸位光轴设计，轴径匹配常规微型联轴器的夹紧范围，轴伸长度控制在刚好能穿过联轴器夹紧段的尺寸，避免多余轴段在运转过程中与周边走线、结构件产生运动干涉，轴根部的轴承位做了台阶限位，能承受一定的径向负载，适配带轮直连、小模数齿轮啮合这类轻载传动场景，不需要额外加装支撑轴承座来分担轴端载荷。

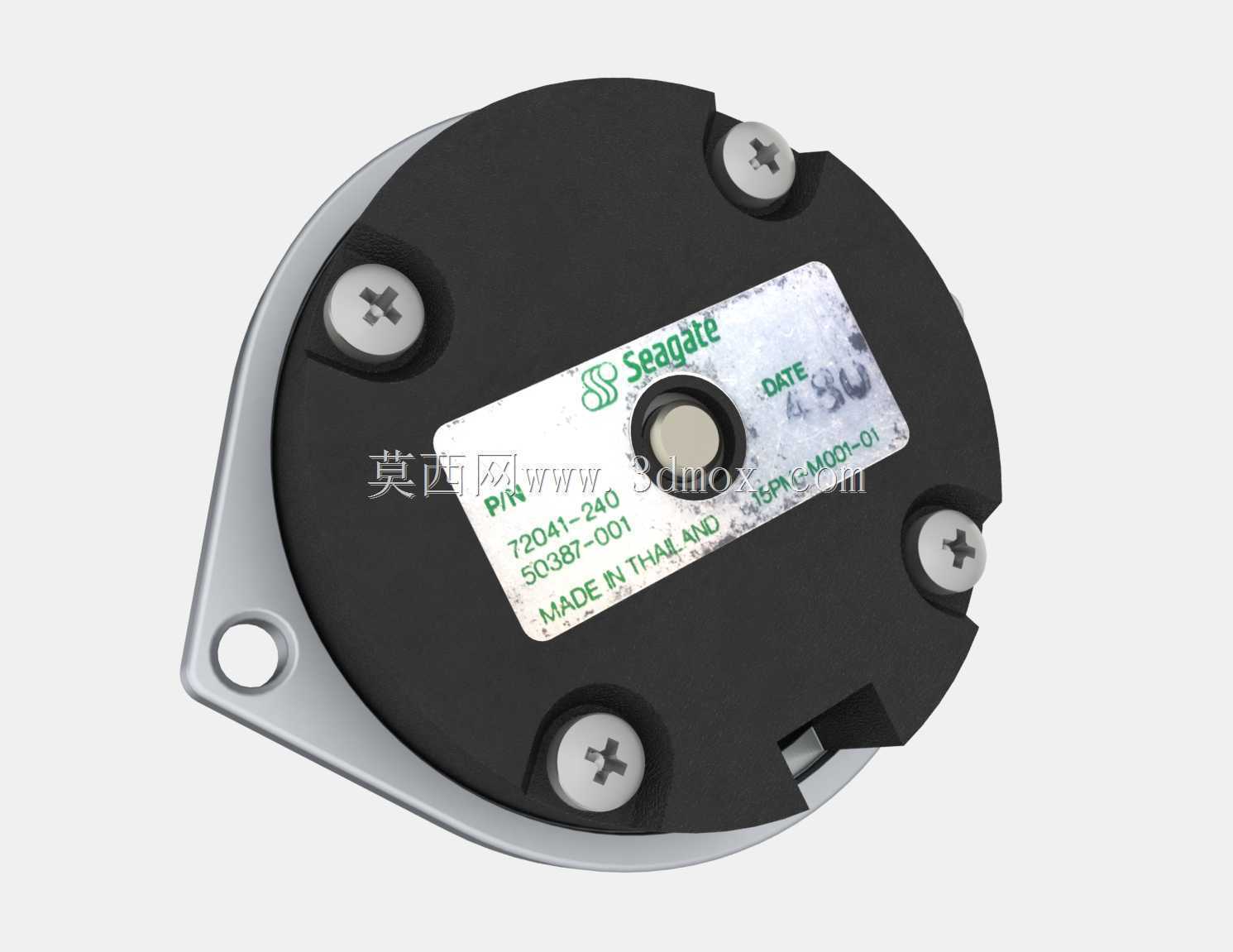

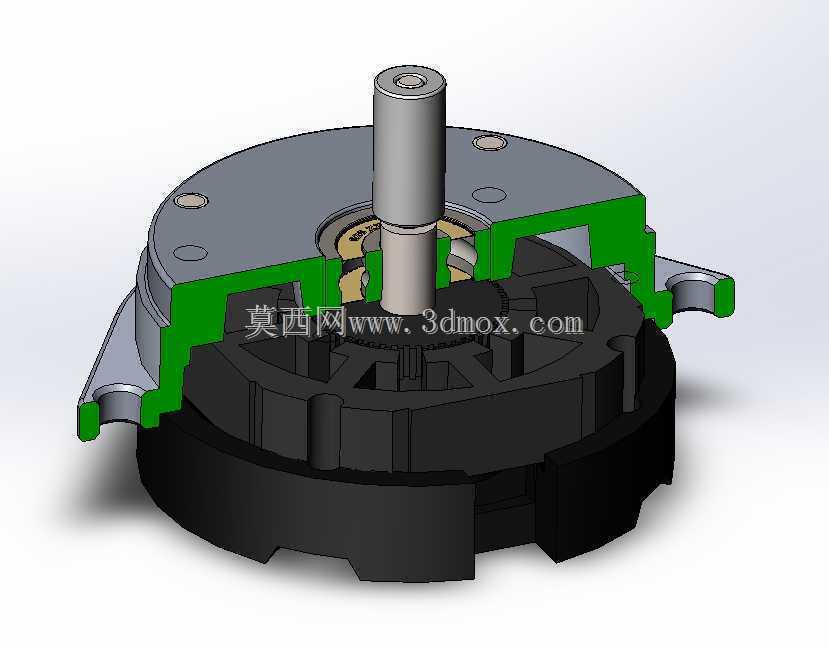

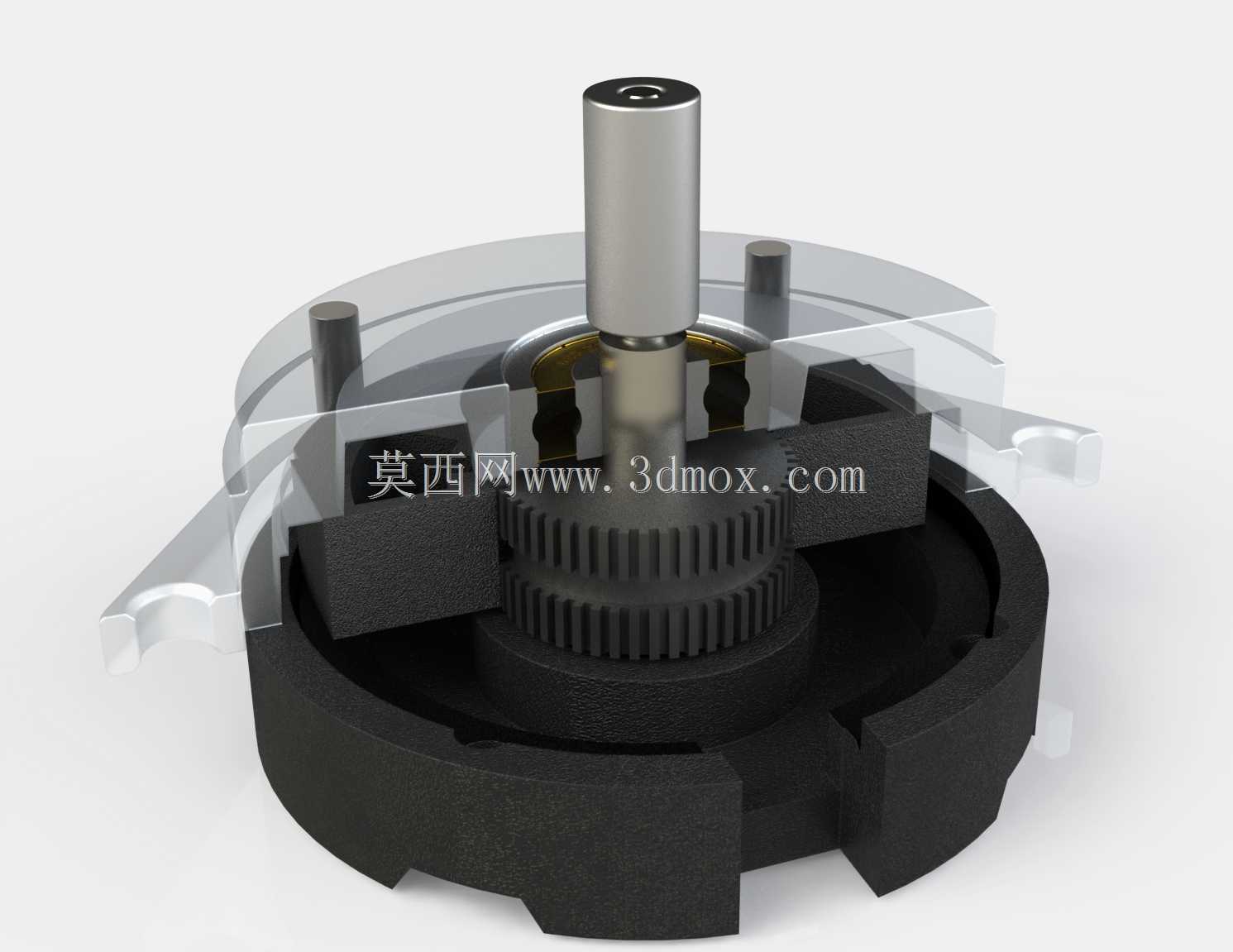

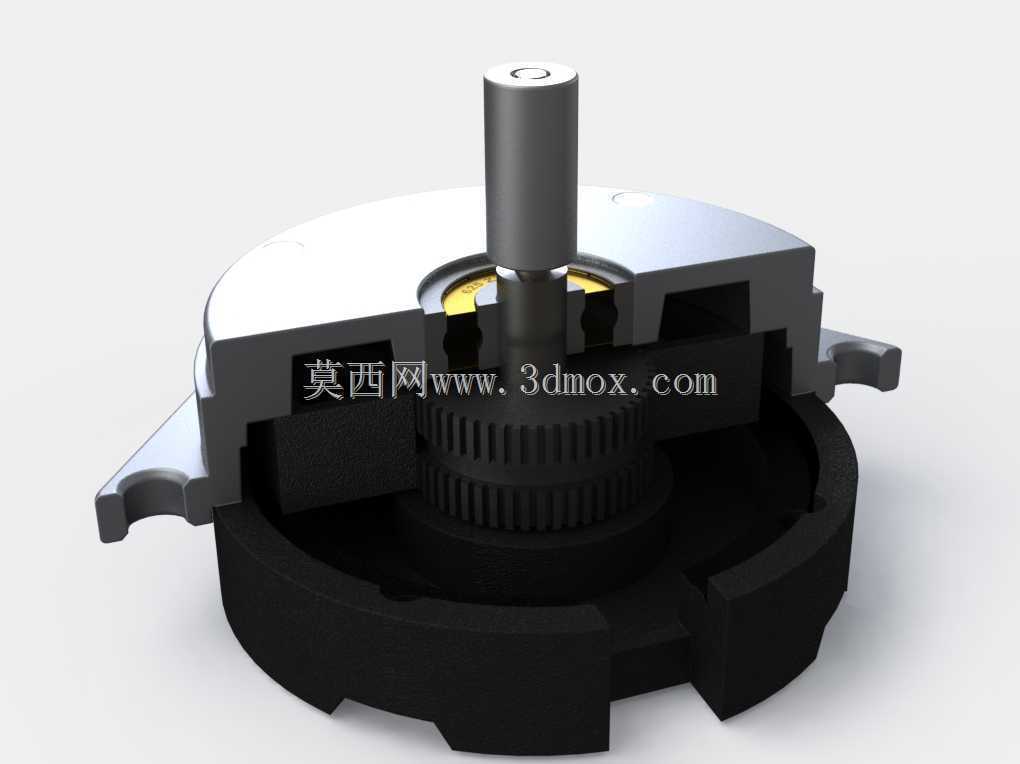

　　从功能特性上看，这类步进电机依靠脉冲信号实现固定步距角的旋转输出，开环控制状态下就能达到不错的角度定位精度，不需要加装额外的旋转编码器做位置反馈，能简化配套驱动电路的设计复杂度，降低整套运动单元的硬件成本。电机本体的分层结构设计逻辑清晰，最外层的金属机壳做了氧化哑光处理，既可以提升外壳的耐磨抗刮性能，也能在设备长期运转过程中辅助散发绕组产生的热量，避免内部磁钢因为持续高温出现退磁问题，影响输出扭矩的稳定性。底部的黑色端盖采用绝缘材质，既可以隔离内部绕组与外部安装结构的导电通路，也预留了绕组出线的走线空间，出线位置做了圆角过渡处理，避免装配或维护过程中尖锐边角刮伤导线绝缘层。

　　设计过程中对安装公差的匹配做了针对性优化，法兰安装面的平面度控制在合理范围内，能保证电机固定后输出轴与安装面的垂直度，避免带轮或齿轮啮合时出现偏载，加剧传动件的磨损。电机整体的轴向厚度做了压缩，在保证输出扭矩满足轻载传动需求的前提下，尽可能缩小轴向占用空间，对于安装腔厚度有限的便携设备、嵌入式传动单元来说，这类结构的适配性远高于常规长度的步进电机。实际装配时需要注意，安装螺钉的拧入深度不能超过底座的设计厚度，避免螺钉顶到内部绕组造成绝缘破损，输出轴与传动件的连接优先选用夹紧式联轴器，不要采用顶丝直接硬顶轴面的固定方式，防止长期运转后轴面出现压痕，增加后期维护拆卸的难度。在常规的轻载间歇运转场景下，这款电机的输出扭矩足够驱动小型滑台、料盘分度、阀门调节这类负载，运转时的振动和噪音控制也适配对静谧性有一定要求的桌面设备场景，不需要额外加装减震垫就能满足多数民用、工业轻载设备的使用要求。
