穿孔式带套管小型金属板防护壳体

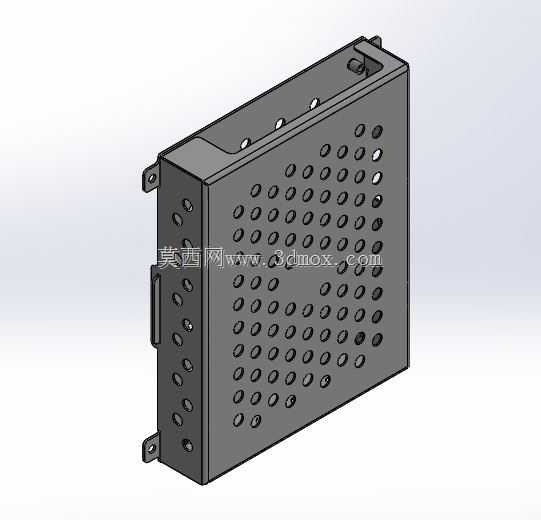

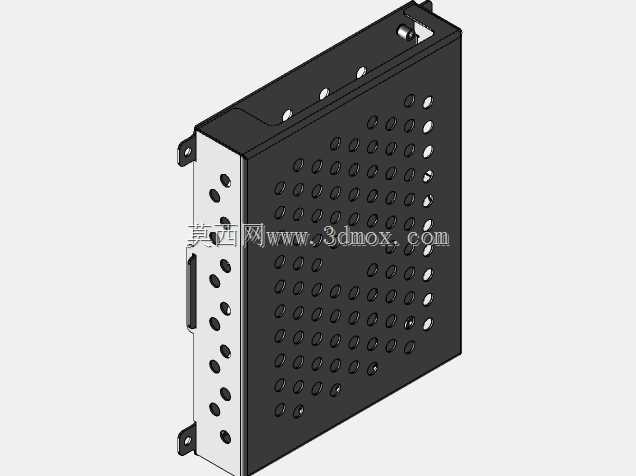

　　这款穿孔式带套管的小型金属板壳体，在嵌入式工控模块、小型通讯中继单元、桌面级数据采集终端这类对安装空间有严格限制的场景里适配度很高，日常做设备结构选型时，不少需要独立防护、内置发热电路板的小型功能单元，都会优先考虑这类钣金成型的外壳结构。从实际使用的角度看，它的核心作用是给内置的PCB板、电子元器件提供物理防护，隔绝外部的粉尘、轻微磕碰，同时板身密布的穿孔是专门预留的散热通道，内置器件工作产生的热量可以通过这些孔洞快速对流散出，不用额外加装小型散热风扇就能满足多数低功耗模块的散热需求，能有效降低设备整体的运行噪音与配件成本。

　　设计层面上，这款壳体采用弯折拼接的钣金工艺成型，主体板材选用冷轧钢板做表面黑化处理，侧边安装面做镀锌钝化，兼顾防锈能力与接地导电性能。顶部和底部预留的穿线套管结构，是这款壳体区别于普通密封钣金盒的核心设计，现场布线时，外接的电源线、通讯线可以通过套管位置规整穿出，套管边缘做了翻边钝化处理，不会划伤线材外皮，同时能在穿线位置起到一定的限位作用，避免线材拉扯直接作用到内部接线端子上，降低接线松脱的故障概率。侧边的安装耳上预留了固定孔位，既可以通过螺丝直接固定在设备内部的安装梁上，也能配合减震胶钉做壁挂式安装，适配不同的设备装配需求。

　　从安装边界来看，这款壳体属于紧凑型小尺寸结构，整体轮廓方正，没有外凸的冗余结构，在设备内部排布时可以紧密贴合相邻组件排布，最大化利用机柜或设备内部的安装空间。侧边的接口开孔位置按照常规小型工控板的接口排布做了预留，安装时内置电路板可以直接通过侧边的定位孔固定在壳体内部的翻边凸台上，不需要额外加装支撑柱，减少装配时的零件数量。板身的穿孔采用规则阵列排布，孔径大小经过匹配设计，既保证足够的通风开孔率，又能阻挡直径较大的金属碎屑、异物掉入壳体内部接触电路板，兼顾散热与防护能力。

　　实际做结构适配时，需要注意壳体内部的净空尺寸，内置电路板的元件最高高度不能超过壳体内腔的净高，避免元件顶到壳体上下盖板造成短路。侧边安装耳的固定孔位间距是标准化尺寸，可以兼容市面上多数小型工控模块的安装孔距，替换原有老旧外壳时不需要重新在安装梁上打孔，能缩短现场改装的工时。壳体的拼接位置采用点焊加铆接的固定方式，整体结构强度足够，日常设备搬运、维护过程中的轻微碰撞不会造成壳体变形开裂，侧边的拼接缝做了紧密贴合处理，粉尘不容易从拼接位置进入壳体内部，能满足一般工业现场的IP防护等级要求。对于做小型电子设备结构设计的工程师来说，这类成熟的钣金壳体结构可以直接参考复用，能省去从零开始设计外壳弯折、开孔、排布的时间，缩短产品的研发周期，同时钣金工艺的加工成本较低，小批量试制时的开模成本远低于注塑外壳，适合原型机验证阶段与小批量量产的项目使用。
