5mm镀铬灯座嵌入式红头发光指示件

　　在工业控制机柜、小型测试仪器、桌面型实验设备、民用小家电的面板状态指示设计中，这类带金属灯座的5mm发光二极管是应用频次极高的指示元件，区别于裸插式直插LED，带金属灯座的结构能够直接完成面板开孔的固定，不需要额外设计LED固定支架、导光结构，能大幅简化面板部分的结构设计工作量，缩短整机的装配流程。

　　从实际使用场景来看，这类指示件常被用在设备电源通断指示、运行状态提示、故障告警点位、信号通路触发提示的位置，比如小型直流电源的输出状态灯、气动回路的压力到位提示、工控IO模块的通道导通指示、家用功放的信号输入选择提示，都能见到同结构产品的应用。镀铬的金属灯座外壳一方面能提升面板外观的质感，相比塑料灯座更耐日常操作中的剐蹭，长期使用不会出现塑料老化发黄、螺纹滑牙的问题，另一方面金属外壳能对内部的LED引脚形成一定的防护，避免装配过程中引脚弯折断裂，同时在有静电防护要求的设备中，金属灯座可以接面板地，泄放面板表面的累积静电，降低静电击穿LED芯片的概率。

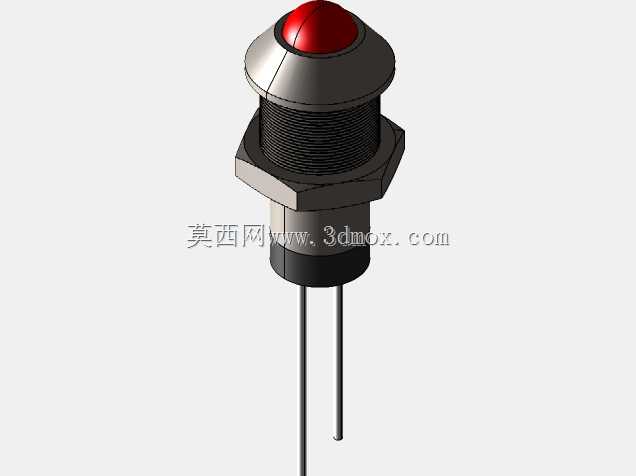

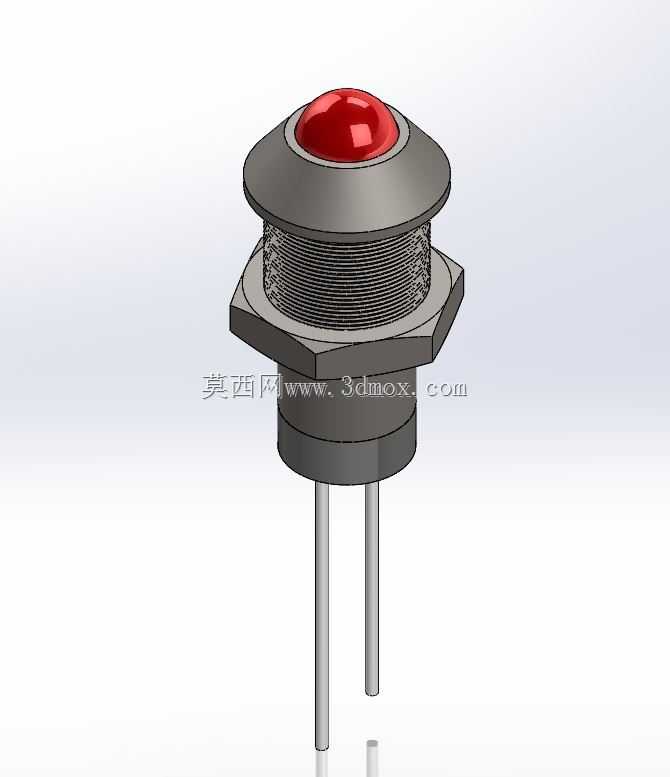

　　设计这类零件的三维模型时，首先要明确安装边界的尺寸约束：这类灯座适配的标准面板开孔直径为8mm，灯座自带的外螺纹长度适配1-5mm厚度的面板安装，配套的六角锁紧螺母从面板后侧旋紧，即可将整个灯座牢牢固定在面板上，不需要额外打胶或者加紧固件。建模过程中要重点还原几个关键结构特征：首先是头部的半球形红色透光罩，这个部分是LED的出光面，建模时要保证半球的曲率和实物一致，出光面的边缘和金属灯座头部的贴合处不能出现结构干涉，实际装配中这个红色罩子是压合在金属灯座头部的台阶内的，所以台阶的内径要和透光罩的外径做小间隙配合，单边间隙控制在0.05mm左右，既方便压装，又不会出现松动脱落的问题。

　　其次是灯座中部的外螺纹和六角锁紧结构，外螺纹采用标准M8*0.75的细牙螺纹，细牙螺纹的自锁性更好，在设备有轻微振动的工况下，螺母不会出现松脱，导致灯座在面板上晃动。灯座中部的六角结构是用来在拧紧螺母时夹持定位的，建模时要保证六角的对边尺寸符合标准紧固件的尺寸规范，方便装配时用标准开口扳手或者套筒夹持，不会出现扳手打滑的问题。灯座尾部的两个引脚是标准直插LED的引脚，引脚直径0.5mm，引脚中心间距2.54mm，刚好适配标准2.54mm间距的接插件或者PCB焊盘，在做整机布线设计时，可以直接用标准接插件插接，不需要额外定制接线端子。

　　从结构设计的选型角度来说，选用这类带灯座的LED时，要提前核算面板的厚度，若面板厚度超过灯座螺纹段的最大适配厚度，就会出现螺母无法完全拧紧、灯座松动的问题；若面板过薄，则需要在面板后侧加薄垫片，增大锁紧的接触面积，避免螺母压伤面板表面。另外要注意灯座头部突出面板的高度，这款产品头部突出面板的高度为5mm左右，在做设备外壳的人机交互设计时，要保证这个突出高度不会被外接的线缆、操作手柄剐蹭到，避免长期剐蹭导致透光罩磨损发花，影响出光的可视效果。

　　建模过程中还要考虑装配干涉的校验：将灯座模型装入面板开孔后，要检查灯座尾部的引脚和后侧的PCB、布线槽、结构加强筋之间是否存在干涉，引脚的伸出长度要和焊接位置匹配，若引脚过长，装配时容易弯折碰到相邻的电子元件造成短路，若引脚过短则会出现焊接不牢的问题。另外金属灯座的内壁和LED本体之间要留有足够的间隙，因为LED在长期点亮时会产生少量热量，间隙内的空气可以形成散热通道，避免热量累积在灯座内部加速LED的光衰，延长指示灯的使用寿命。

　　在不同的应用场景下，这类灯座还可以搭配不同颜色的LED透光罩，除了常见的红色，还有绿色、黄色、蓝色可选，分别对应不同的状态指示含义，比如绿色对应正常运行、黄色对应待机预警、红色对应故障告警，在做多指示灯的面板设计时，可以通过统一灯座规格、更换不同颜色透光罩的方式，减少物料的种类，降低采购和仓储的管理成本。镀铬的表面处理也让灯座能适配大多数设备的面板配色，不管是金属拉丝面板、喷塑金属面板还是塑料面板，镀铬的银色质感都能和面板形成协调的视觉效果，不会出现外观突兀的问题。
