带法兰压接式XL10齿同步皮带轮

　　这款带法兰的XL型10齿同步带轮，是轻载同步传动场景里的常用基础部件，日常在小型自动化输送线、桌面级3D打印设备、小型包装工位的动力传递单元、精密检测仪器的进给机构里都能见到同结构的零件，主要作用是和XL型同步带啮合，传递旋转动力同时保证传动比精准，不会出现平带传动的打滑丢转问题，相比齿轮传动又有缓冲吸振、安装容错率更高的优势。

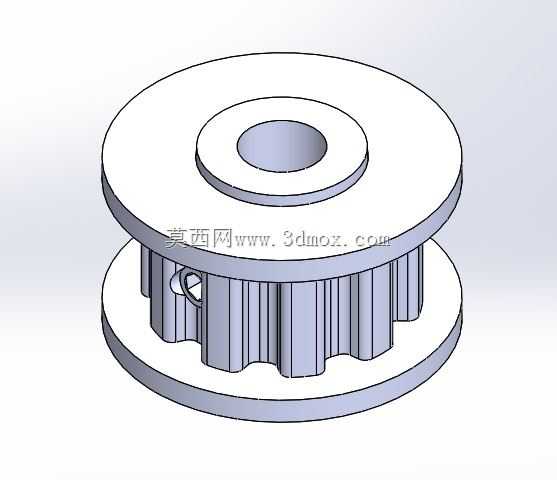

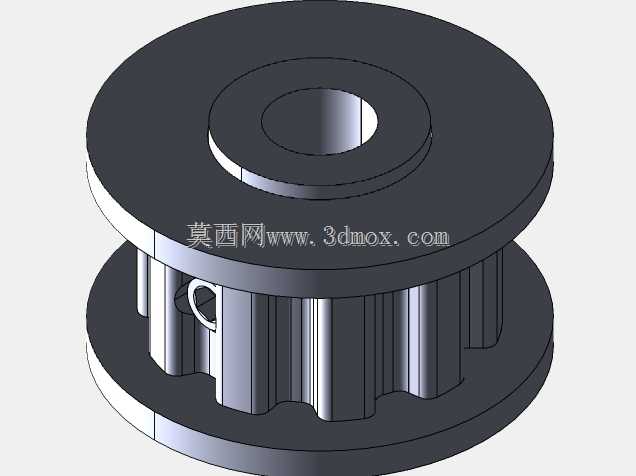

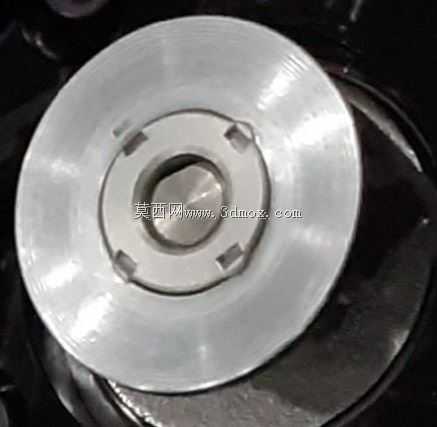

　　从结构设计逻辑来看，这款带轮采用双侧法兰的结构形式，法兰边的外径略大于带轮齿顶圆直径，安装后能对啮合的同步带形成侧向限位，避免设备运行过程中同步带受轴向窜动影响出现跑偏、掉带的故障，尤其适合中心距较短、带轮安装座存在少量形位公差的装配场景，能降低对安装支架的加工精度要求。法兰和带轮主体采用压接工艺装配，相比整体一体式加工的带轮，这种结构可以在保证结构强度的前提下，降低加工时的材料损耗，适合批量生产时控制制造成本，压接后的法兰结合面能承受常规轻载传动下的轴向冲击力，不会出现法兰松脱的问题。

　　带轮的齿型采用标准XL同步带轮齿廓，齿形参数完全匹配对应规格的同步带，啮合时齿面和带齿的接触面积均匀，能减少运行过程中的齿面磨损，延长同步带和带轮的使用寿命。中心的安装孔为光孔设计，实际装配时可以根据配套轴的直径做二次精加工，也可以加工键槽、顶丝孔来实现和传动轴的周向固定，适配不同的安装需求。带轮的轮毂部分做了加厚设计，能增加和传动轴的配合接触长度，提升传动时的同轴度，减少高速运转时的径向跳动量。

　　从安装边界来看，这款带轮的整体轴向尺寸紧凑，双侧法兰的间距刚好适配标准宽度的XL同步带，安装时不需要额外加装挡圈等限位零件，只需要将带轮压装到传动轴的对应位置，通过顶丝或者键固定即可完成装配。带轮的外圆直径、齿根圆尺寸都符合XL型10齿带轮的通用参数，替换同规格的其他带轮时不需要调整传动中心距，互换性较强。在实际选型应用中，这类小齿数的XL带轮通常用在传动比要求较大、负载较轻的动力输入端，搭配步进电机或者小型直流电机使用，能实现精准的转速传递，在小型非标设备的设计中，这类标准结构的带轮可以直接选用，不需要重新设计齿形参数，能缩短结构设计的周期。建模过程中需要重点保证齿形的轮廓精度，以及双侧法兰和带轮主体的同轴度，压接位置的配合公差要控制在合理范围，过松会导致法兰移位，过紧则会导致压装时带轮齿形出现变形，影响后续和同步带的啮合效果。
