气体探测设备用防风雨外壳组件结构

　　在工业现场可燃有毒气体探测的布设场景里，外露安装的传感探头常年要面对户外雨淋、扬尘、侧向阵风裹挟杂物的侵袭，直接裸露的传感进气面很容易被积水堵塞、积尘覆盖，轻则导致检测响应滞后，重则造成传感器误报甚至失效，这类防风雨组件就是配套气体探测器探头做前置防护的核心结构件，不需要改动原有探头的主体结构，直接通过端部的内螺纹结构旋接在探头进气端外侧即可完成装配，适配性极强。

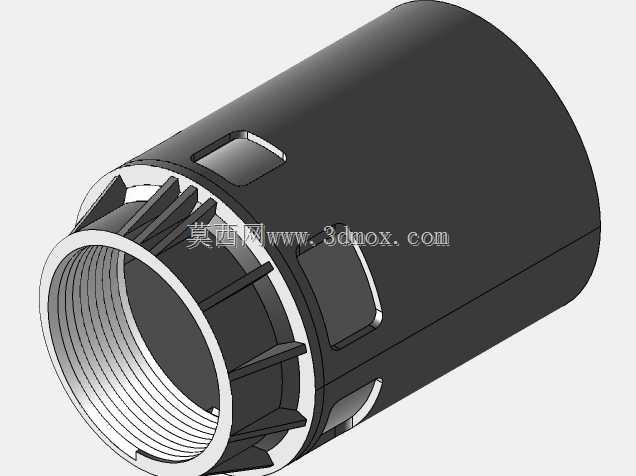

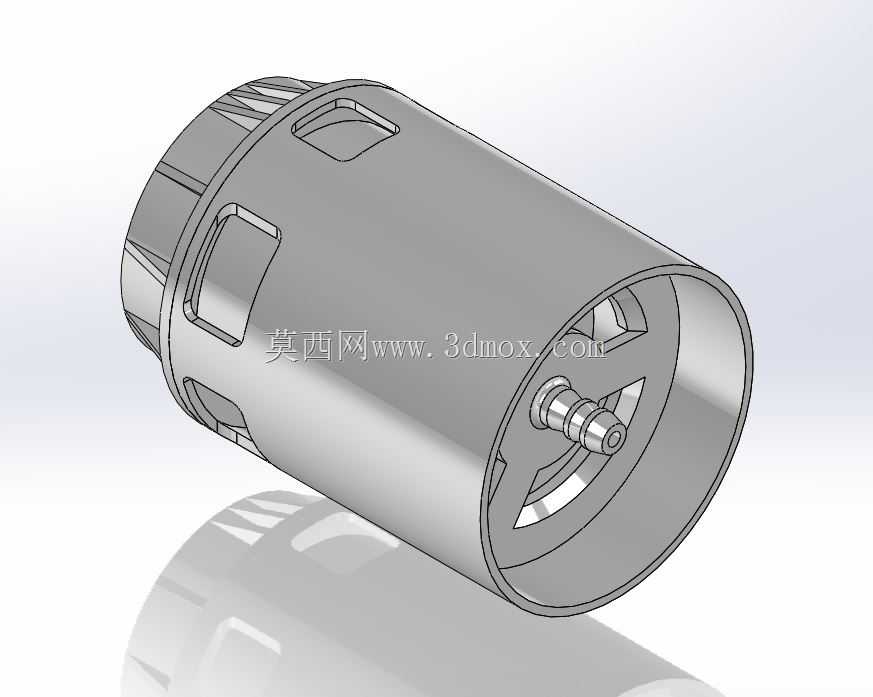

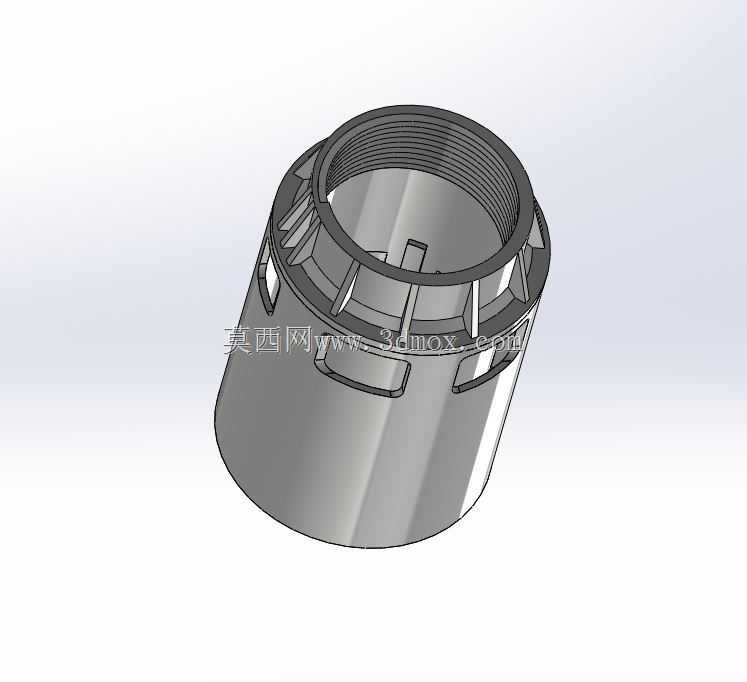

　　从结构设计逻辑来看，这个组件没有采用全封闭的罩体结构，而是在筒身侧壁均匀开设了多组侧向通槽，同时在靠近安装端的内侧设计了多道径向分布的导流筋条，这种布局首先能保证外界环境中的气体可以顺畅通过通槽进入罩体内部，接触到探头的传感面，不会因为加装防护件导致气路受阻、检测数值出现偏差；其次当遭遇降雨时，斜向落下的雨滴会被筒身外壁遮挡，即便有少量雨滴顺着通槽溅入内部，内侧的导流筋条也会将水流引导至筋条间隙处向下排出，不会顺着筒壁流到传感端面形成积水膜，避免堵塞进气孔隙。同时筒身的通槽开口方向做了切角处理，能够削弱侧向阵风的直吹力度，避免强风直接冲击传感面造成检测数值波动，也能阻挡大风裹挟的落叶、飞虫、工业现场的飞溅碎屑直接撞击传感元件，起到物理防撞的作用。

　　从安装边界来看，组件整体为圆柱筒型结构，安装端的内螺纹规格匹配常规工业气体探测器的探头外螺纹标准，装配完成后整体向外延伸的长度不会超过探头自身长度的二分之一，不会额外占用过多安装空间，即便是在管道旁、设备夹层这类狭窄安装点位，也不会和周边的管线、支架产生干涉。筒身外壁做了等距的平面切边处理，既可以减轻组件自身重量，也能在安装旋紧时提供扳手夹持位，不需要额外设计专用工装，现场运维人员用普通活动扳手就能完成拆装更换，后期维护十分便捷。

　　在实际工况适配性上，这个组件的结构没有多余的复杂曲面和薄壁易损结构，整体壁厚均匀，不管是采用机加工还是注塑工艺都能快速量产，材料可以根据现场工况选择，普通户外场景用耐候ABS即可满足防腐蚀、抗老化需求，化工园区这类存在腐蚀性气体的场景可以更换为不锈钢材质，不需要调整整体结构尺寸，就能适配不同防护等级的使用需求。组件内侧的导流筋条同时还起到了结构加强的作用，即便组件受到轻微的外力碰撞，筋条可以分散筒身受到的冲击力，避免筒身变形卡滞在探头端部，也能保证通槽的进气间隙不会因为外力挤压出现变形堵塞，长期使用过程中不需要频繁拆解清理，仅需在日常设备巡检时擦拭外壁积尘即可，大幅降低了户外气体探测设备的运维频次。

　　很多现场布设人员在安装气体探测器时容易忽略探头端的防护设计，尤其是在露天罐区、厂区管廊、户外装置区这类点位，探头长期暴露在户外环境下，使用寿命往往比室内安装的探头缩短三分之一以上，加装这类防风雨组件之后，既不会影响气体检测的响应速度和检测精度，又能从物理层面隔绝大部分环境因素对传感元件的干扰，相当于给探头加了一层透气的防护屏障。在结构细节上，组件的安装端面做了内凹的密封槽，可以配套薄型橡胶密封圈使用，旋紧之后密封圈会填充组件和探头端面之间的间隙，避免雨水从螺纹连接的缝隙处渗入探头内部，造成探头内部电路受潮短路，这处细节设计也解决了很多同类防护件存在的连接缝隙渗水问题。筒身的通槽宽度经过反复校核，既能够保证气体流通的截面积满足探头的进气流量要求，又能阻挡直径较大的杂物进入罩体内部，不需要额外加装防尘网，避免了防尘网堵塞造成的气路不畅问题，长期使用的可靠性更高。
