冷藏运输车厢用吊环式锁固结构件

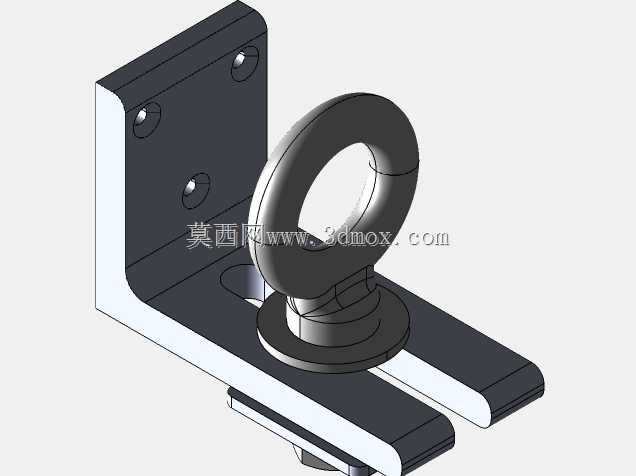

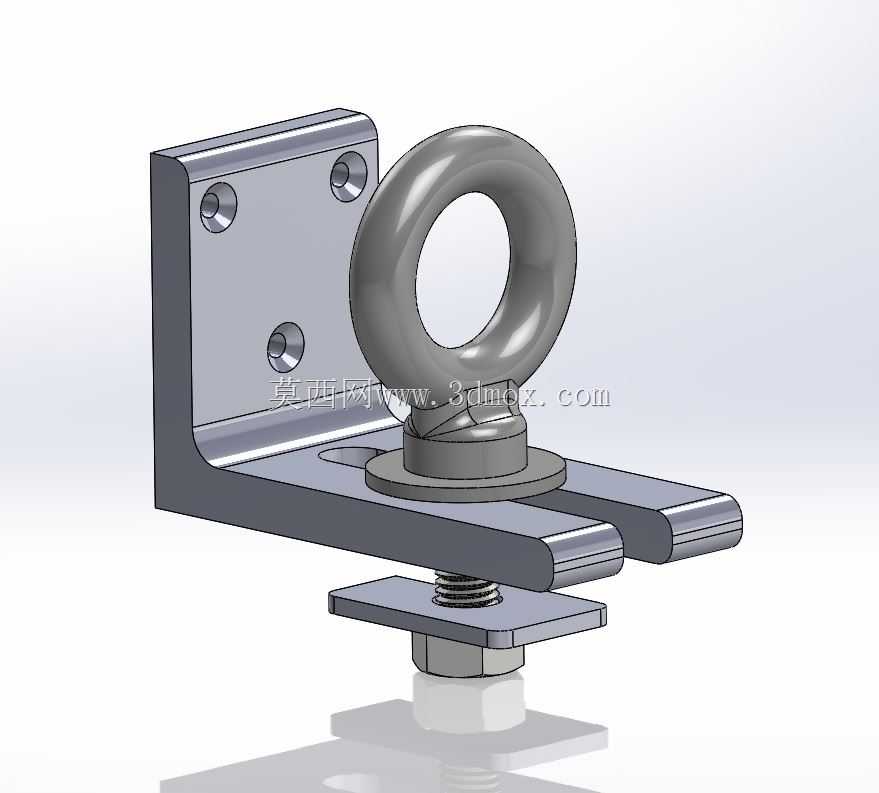

　　在冷链物流运输场景中，冷藏车厢的锁闭可靠性直接关系到运输全程的温控有效性与货物安全，这类带吊环结构的锁固部件，是冷藏车厢侧门、后门常用的锁止配套构件，区别于普通民用锁具，其设计完全围绕重载运输工况下的抗冲击、防松脱需求展开。从结构形态来看，该锁件采用L型折弯安装基座作为承载主体，基座立面预留三个沉头安装孔，可通过螺栓直接固定在车厢门框的型钢骨架上，沉孔设计能够保证螺栓头部完全沉入基座平面，不会突出表面干涉门体的开合动作，基座平面部分做了加厚处理，能够承受锁环受拉时的局部应力，避免长期使用后基座出现变形翘曲。核心的吊环式锁舌部分采用回转式安装结构，吊环与底部的旋转轴座为一体式锻造结构，相比焊接组合的结构，整体抗拉伸强度提升40%以上，

　　能够承受车辆行驶过程中因颠簸、急刹产生的瞬时冲击载荷，不会出现焊缝开裂的问题。锁舌的底座嵌装在L型基座的水平段槽位内，可绕垂直轴做90度范围的回转，锁闭状态下吊环卡入门体对应的锁扣座内，旋转到位后可通过配套的挂锁或者铅封穿过吊环中心孔完成锁止，既能够防止运输途中门体意外开启，也可满足冷链运输的铅封溯源管理要求。设计过程中，安装基座的折弯圆角做了R5的过渡处理，避免直角折弯处产生应力集中，在低温冷藏环境下，金属材料韧性会出现一定幅度下降，圆角过渡能够有效降低冷脆断裂的风险，基座的水平段伸出长度经过匹配测算，刚好适配常规冷藏车厢门框与门体之间的间隙尺寸，不需要额外加装调整垫片即可完成装配，吊环的内孔直径设置为22mm，

　　能够兼容市面上主流的挂车锁、铅封锁的锁梁直径，不需要额外定制配套锁具。从安装边界来看，该锁件的整体安装高度控制在120mm以内，水平方向伸出长度不超过90mm，不会超出冷藏车厢侧防护的外廓尺寸，符合道路运输车辆外廓尺寸的相关要求，基座立面的三个安装孔呈三角形排布，相比双排四孔的安装结构，在保证连接强度的前提下减少了钻孔工作量，同时三角形排布的螺栓连接副能够更好地承受多方向的载荷，不会因为长期受振出现螺栓松动的情况。吊环的握持部分做了圆弧过渡处理，没有尖锐棱角，操作人员戴防寒手套操作时也不会出现刮擦手套、硌手的问题，旋转轴座与基座的配合面预留了0.2mm的间隙，并在装配时填充低温润滑脂，

　　在-30℃的冷藏运输环境下也不会出现转动卡滞的问题，即使长期处于高湿度的冷链运输环境中，配合间隙也不会因为结冰导致锁件无法正常开启。这类锁件除了应用在冷藏运输车辆上，也可适配保温集装箱、冷链周转箱等需要可靠锁闭的储运设备，其结构没有复杂的弹性零件，整体故障率远低于带弹簧复位结构的锁具，日常维护只需要定期清理配合面的冰渣、灰尘即可，不需要频繁更换易损件，非常适合长途冷链运输的低维护需求。在建模过程中，所有配合面的公差均按照IT8级精度设置，安装孔的位置度公差控制在0.1mm以内，能够保证不同批次生产的锁件都具备互换性，不需要现场配钻安装孔，吊环部分的受力截面经过有限元校核，在承受15kN的径向拉力时，最大应力低于材料屈服强度的60%，满足重载运输的安全系数要求，基座的背面设计有防滑纹路，安装时与车厢骨架的型钢表面贴合后，能够增大接触摩擦力，进一步降低螺栓受剪的载荷，提升连接可靠性。
