小型电控伸缩式电磁锁闭执行构件

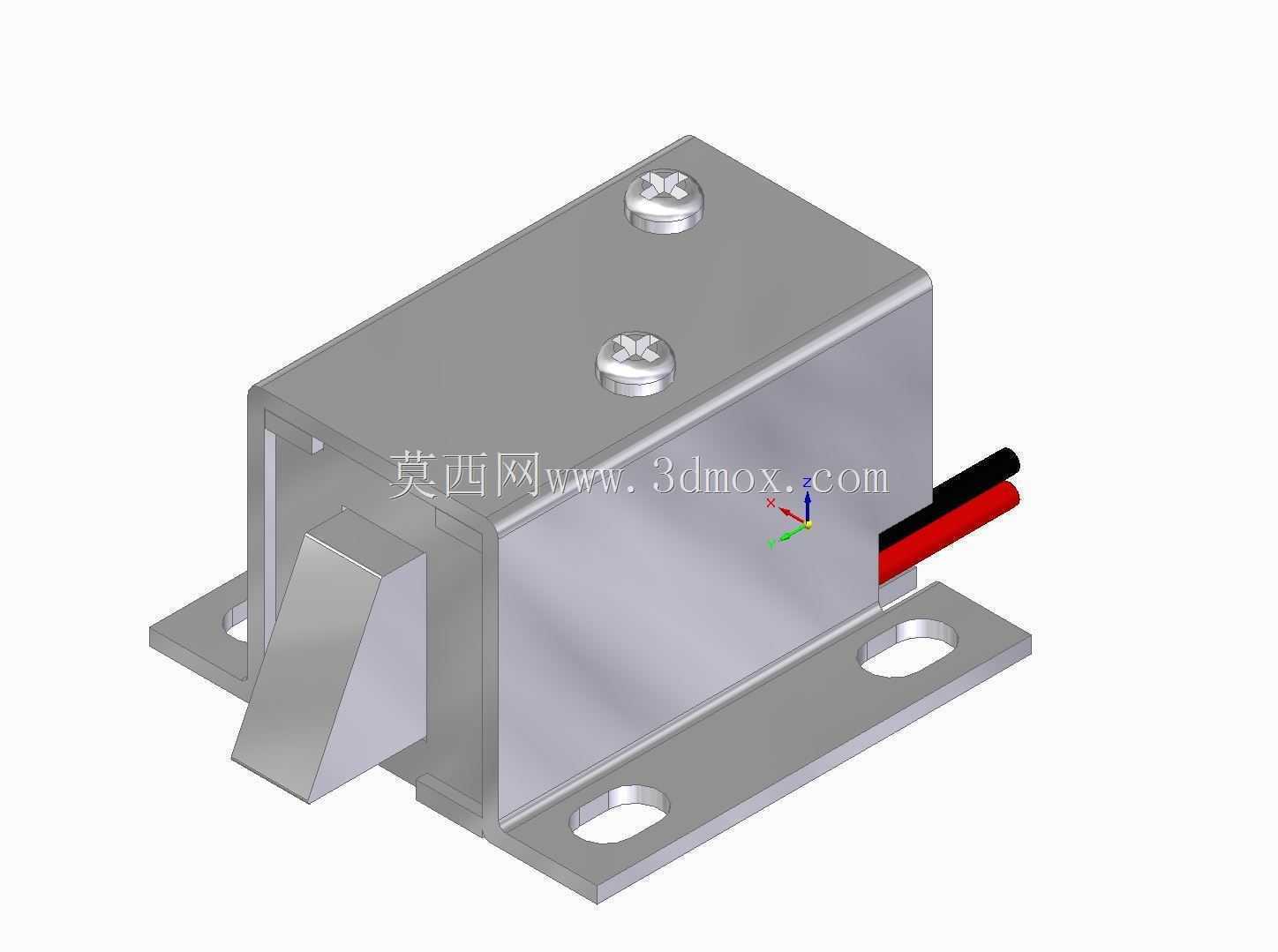

　　在小型自动化设备的仓门闭锁、智能储物柜的格口控制、共享设备的权限锁止、小型机电装置的安全防护场景里，这类小型电控伸缩锁件是非常常用的执行部件，相比传统机械锁具，它不需要手动操作锁具结构，仅通过电信号的通断就能完成锁舌的伸出与缩回动作，很容易集成到整机的电控系统里，实现远程或者程序控制的锁止与解锁。从结构设计来看，这个锁件采用了方形金属外壳作为主体承载结构，外壳顶部用两颗十字槽螺钉完成上盖与主体基座的紧固，既保证了内部电磁线圈、衔铁、复位弹簧等构件的密封防护，也方便后期拆解维护，更换内部易损的弹簧或者清理进入壳体内部的灰尘杂物。锁体底部延伸出带两个安装孔的固定法兰边，两个安装孔对称分布在锁体两侧，

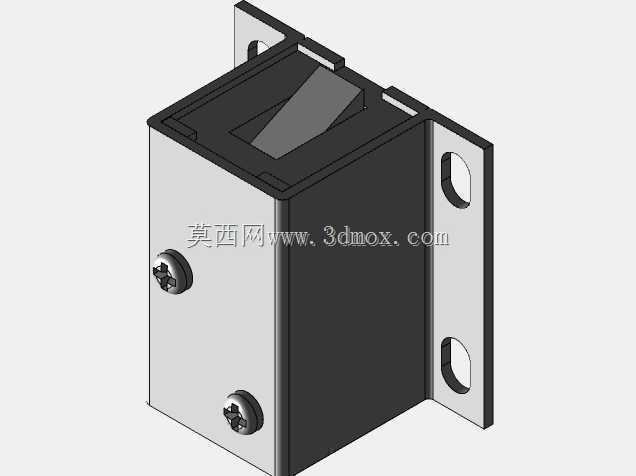

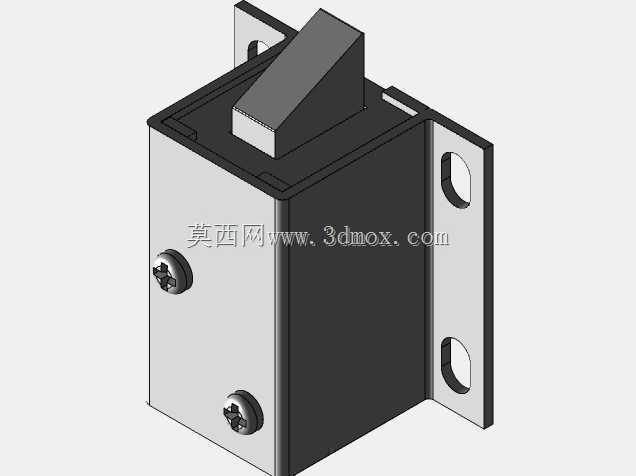

　　安装时可以直接用螺丝穿过孔位将锁体固定在设备的安装基板上，不需要额外设计定制的安装支架，能大幅减少整机结构设计的工作量，安装孔的间距经过标准化设计，适配市面上多数小型电控锁的安装孔位，替换旧件时不需要重新打孔调整位置。锁舌采用斜楔式的伸出结构，锁舌朝向锁闭方向的面做了斜面处理，当仓门或者盖板关闭时，门板接触到锁舌斜面会自动将锁舌压回壳体内部，待门板完全到位后，锁舌在内部复位弹簧的作用下自动弹出卡入门板的锁扣槽内，完成自动闭锁动作，不需要额外给电信号触发锁止，只有解锁时才需要给电磁线圈通电，线圈产生的电磁吸力带动衔铁动作，克服弹簧力将锁舌拉回壳体内部，完成解锁，这种设计能大幅降低锁件的功耗，平时闭锁状态不需要持续供电，

　　只有解锁瞬间消耗电能，很适合用在电池供电的低功耗设备上。出线端采用红黑两根引线作为电源输入线，红色接电源正极、黑色接电源负极的常规接线定义，和市面上多数同规格电控锁的接线逻辑一致，设备接线时不需要额外调整线序，降低接线出错的概率。设计这类锁件的时候，首先要考虑的是锁舌的伸出长度与锁止强度，伸出长度既要保证能可靠卡入锁扣槽，不会因为设备振动或者门板轻微变形就出现脱锁的情况，也不能伸出过长导致解锁时锁舌无法完全缩回，出现卡滞无法开门的问题；其次是电磁线圈的吸力参数匹配，要保证在额定供电电压下，线圈产生的吸力能可靠克服复位弹簧的弹力，带动锁舌完全缩回，同时还要考虑电压波动的情况，在允许的电压波动范围内都能正常解锁，

　　不会出现吸力不足无法解锁的问题；另外外壳的材质选用了金属材质，既可以起到电磁屏蔽的作用，避免线圈通电时的电磁干扰影响设备内部其他敏感电子元件，也能提升锁体的结构强度，承受一定的外力冲击，不会因为外力撬压就出现外壳变形导致锁舌卡滞。安装边界方面，锁体整体外形为规整的长方体结构，没有突出的不规则结构，安装时只需要在基板上预留对应锁体外形的避让空间，同时在锁舌对应位置预留对应的锁扣槽即可，锁舌伸出方向与安装法兰面平行，安装时要保证锁舌的运动方向与锁扣槽的进入方向对齐，避免出现侧向受力导致锁舌磨损加快或者卡滞的情况。在实际选型应用的时候，还要根据使用场景的防护要求考虑是否需要额外做防水密封处理，如果是用在户外或者有淋水、多尘的场景，需要在锁体的接缝处、出线位置增加密封胶圈，避免水汽或者灰尘进入壳体内部导致线圈短路或者运动构件卡滞；如果是用在对解锁响应速度有要求的场景，还要匹配对应线圈参数的型号，保证通电后锁舌能在要求的时间内完成缩回动作，满足设备的动作节拍要求。这类锁件的内部结构相对紧凑，电磁线圈环绕在衔铁外侧，衔铁直接和锁舌联动，中间没有多余的传动构件，传动效率高，动作过程中的卡顿概率低，长期使用的可靠性更好，相比带复杂传动连杆的电控锁，结构件更少，故障率更低，维护成本也更低。
