适配6.4mm外径管路的双联轻型管夹结构

　　在中小型液压站、实验室气路排布、小型自动化设备的走线布管场景里，这类适配6.4mm外径管路的双联轻型管夹，是解决小口径管路排布杂乱、管路运行震颤移位问题的常用基础零件。很多刚接触设备布管的设计人员容易忽略小口径管夹的选型，总觉得小管径管路刚度足够，不用额外固定，实际设备运行时，不管是液压系统的压力脉动，还是气动系统的瞬时充排气冲击，甚至是设备自身的运行振动，都会让无固定的小口径管路慢慢出现接头松动、管路磨损的问题，严重时还会出现介质泄漏，这类双联轻型管夹就是针对这类小口径双管路并行排布的场景设计的。

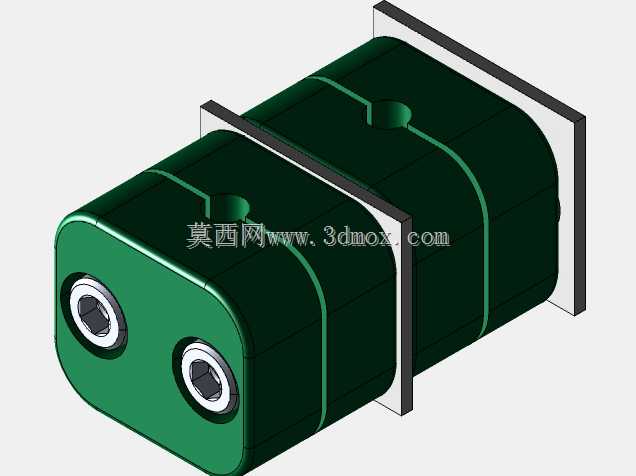

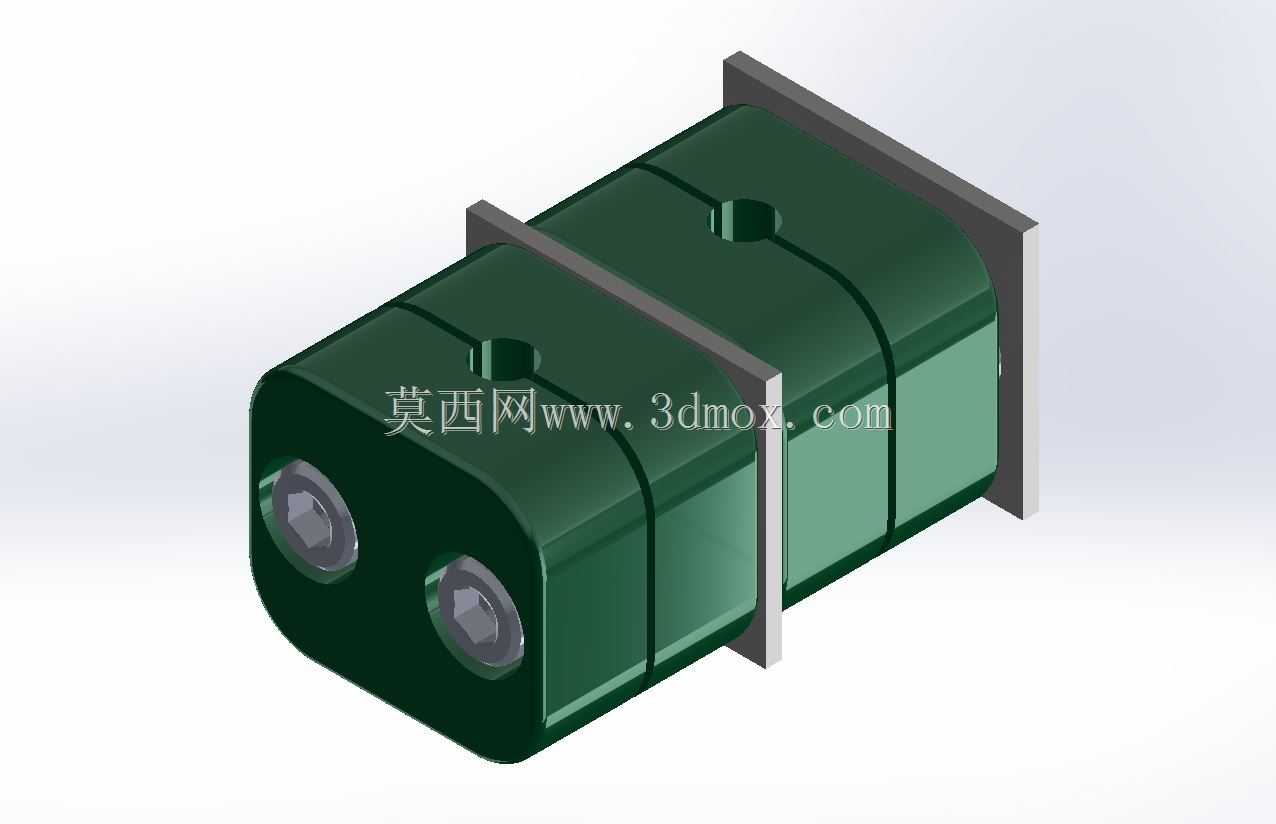

　　从结构设计来看，这款管夹采用上下对合的夹体结构，夹体内腔做了和6.4mm管路外径完全匹配的圆弧槽，两个管位平行排布，刚好对应两根并行的同外径管路，夹合时不会出现单根管路受力不均的情况。夹体前端内嵌了带内六角孔的金属锁紧嵌件，不用额外搭配螺母，安装时直接用内六角扳手拧紧紧固件即可完成夹合，相比传统需要穿螺栓配双螺母的管夹，安装效率能提升近四成，也避免了狭小安装空间里螺母对位困难的问题。夹体的安装边采用两侧伸出的平板式结构，安装孔位对称分布在夹体两侧，安装时可以先把管夹下半部分固定在安装基面，再放入管路扣合上半部分锁紧，不用提前把管路穿入管夹，给后期管路维护调整留出了足够操作空间。

　　从安装边界来看，这款双联管夹的整体宽度刚好覆盖两根6.4mm管路的排布间距，不会额外占用过多安装空间，夹体的厚度控制在适配轻型载荷的范围，适合安装在设备内壁、安装板表面、型材槽面这类平整基面上，安装时不需要在基面上做特殊的沉孔或者凸台加工，只要钻出对应安装孔即可完成固定。夹体的主体材质采用常用的工程塑料材质，本身具备一定的阻尼特性，既能吸收管路传递的小幅振动，也不会和金属管路产生电化学腐蚀，在常规的液压油、压缩空气介质环境下都能长期稳定工作，不会出现材质脆化开裂的问题。

　　实际选型使用时要注意，这款管夹属于轻型载荷范畴，适合固定压力等级在16MPa以下的液压管路、1MPa以下的气动管路，以及低压冷却水、润滑管路，不能用在高压冲击频繁的重型液压主管路上。双管并行的设计也让管路排布更规整，相比两个独立单管夹并排安装，双联结构的安装孔位更少，在排布空间紧张的小型设备里，能有效减少安装基面的打孔数量，降低基面加工的工作量。夹体内腔的圆弧槽做了微小的倒角处理，管路穿入或者调整位置时不会刮伤管路外壁的保护层，哪怕是带尼龙保护层的气动软管，也不会在夹合位置出现割管漏损的问题。

　　很多设计人员在布管时会把管夹的安装间距设得过大，对于6.4mm外径的轻型管路，水平排布时管夹的安装间距控制在400-500mm即可，垂直排布时间距可以适当放大到600mm，在管路接头附近100mm范围内必须设置一个管夹，避免接头位置承受管路的重量和振动载荷。这款双联管夹的两个管位中心距经过优化，两根管路夹紧后外壁之间留有微小间隙，不会出现管路相互摩擦的问题，也能给管路的热胀冷缩留出微小的形变空间，避免温度变化时管路被夹得过死产生额外应力。
