15x15mm直角L型折弯角钢固定支架

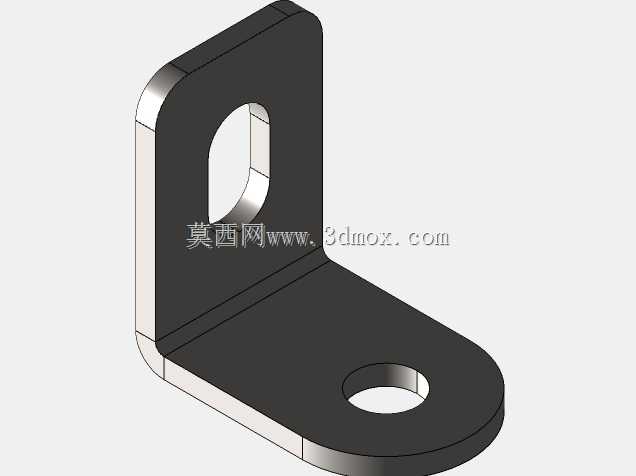

　　在小型自动化设备机架搭建、电子元器件安装固定、轻型管线排布支撑、小型钣金设备内部构件连接这类场景里，这类小尺寸直角折弯支架的使用频率非常高，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接套用通用件库的模型，到实际装配时才会发现安装干涉、孔位不匹配、折弯处应力集中断裂等问题。这款15x15mm规格的角钢支架，两个垂直安装面的边长均为15mm，整体采用等厚板材折弯成型，折弯处做了标准的内R圆角处理，避免折弯时板材外侧出现拉伸裂纹，同时也能消除直角折弯带来的应力集中问题，提升支架的抗疲劳载荷能力。其中一个安装面开设长圆形腰型孔，这类孔型的设计初衷是为了吸收安装时的位置公差，

　　在现场装配时如果配对安装孔存在1-2mm的位置偏差，不需要重新扩孔或者返工焊接座，直接调整支架在腰型孔长度方向的位置即可完成对位，大幅降低现场装配的调整难度，腰型孔的边缘做了去毛刺处理，避免穿装紧固件时刮伤螺栓螺纹或者安装人员的手部。另一个安装面开设标准圆形通孔，用于支架与被支撑构件的精准定位，圆形孔与腰型孔的组合搭配，既保证了安装时的调整余量，又能避免两个腰型孔配合时出现的支架整体转动错位问题。支架的两个安装面外边缘都做了小圆角钝化处理，没有尖锐的冲裁毛边，在狭小的设备内部空间安装时，不会刮伤相邻的线缆、气管等柔性构件，也能减少安装过程中磕碰划伤的风险。从设计逻辑来看，这类小尺寸支架主要承受垂直于安装面的静载荷，

　　载荷量级通常在几十牛以内，因此不需要额外设置加强筋结构，等厚板材直接折弯的结构已经能满足强度和刚度要求，省去加强筋也能减少冲压工序，降低零件的加工成本，同时避免加强筋占用额外的安装空间。在实际选型使用时，需要注意安装边界的预留：支架折弯处的内R会占用两个安装面交汇的角落空间，如果配对的安装基座是直角结构，需要确认基座的直角处没有凸起的焊缝或者拼缝错边，否则支架安装时会无法贴合基准面，出现安装翘曲的问题；腰型孔的长度方向要顺着安装误差的可能方向布置，比如沿机架铝型材的槽道方向设置腰型孔，才能最大化发挥公差调整的作用。这类支架的板材厚度通常根据实际载荷选择，常规轻型应用场景下1.5-2mm厚度的冷轧钢板即可满足要求，

　　表面做发黑或者镀锌处理，提升防锈能力，适合在室内设备环境下长期使用。很多设计人员在建模这类零件时，容易忽略折弯系数的设置，直接用直角实体拼接建模，导致展开后的下料尺寸存在误差，实际加工出来的支架两个安装面边长会比设计值短0.5-1mm，出现安装孔位错位的问题，正确的建模方式应该根据板材厚度和折弯内R，选取对应的折弯扣除值来计算展开料尺寸，保证折弯成型后的尺寸符合设计要求。另外，支架上的安装孔中心到折弯边的距离也要满足最小折弯边距要求，不能离折弯线太近，否则冲压孔时会因为靠近折弯区域出现孔型变形，或者折弯时孔位被拉扯变形，影响紧固件的正常穿装。在设备维护场景下，这类支架的腰型孔设计也能带来便利，当需要更换相邻的元器件时，不需要完全拆下支架，只需要松开腰型孔侧的紧固件，将支架沿腰型孔方向挪开一定距离，就能留出操作空间，提升后期维护的效率。
