Bousignac呼吸问题虚拟阀3D打印结构

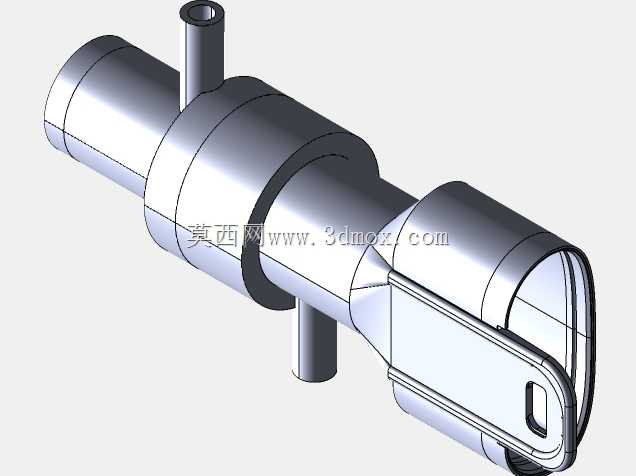

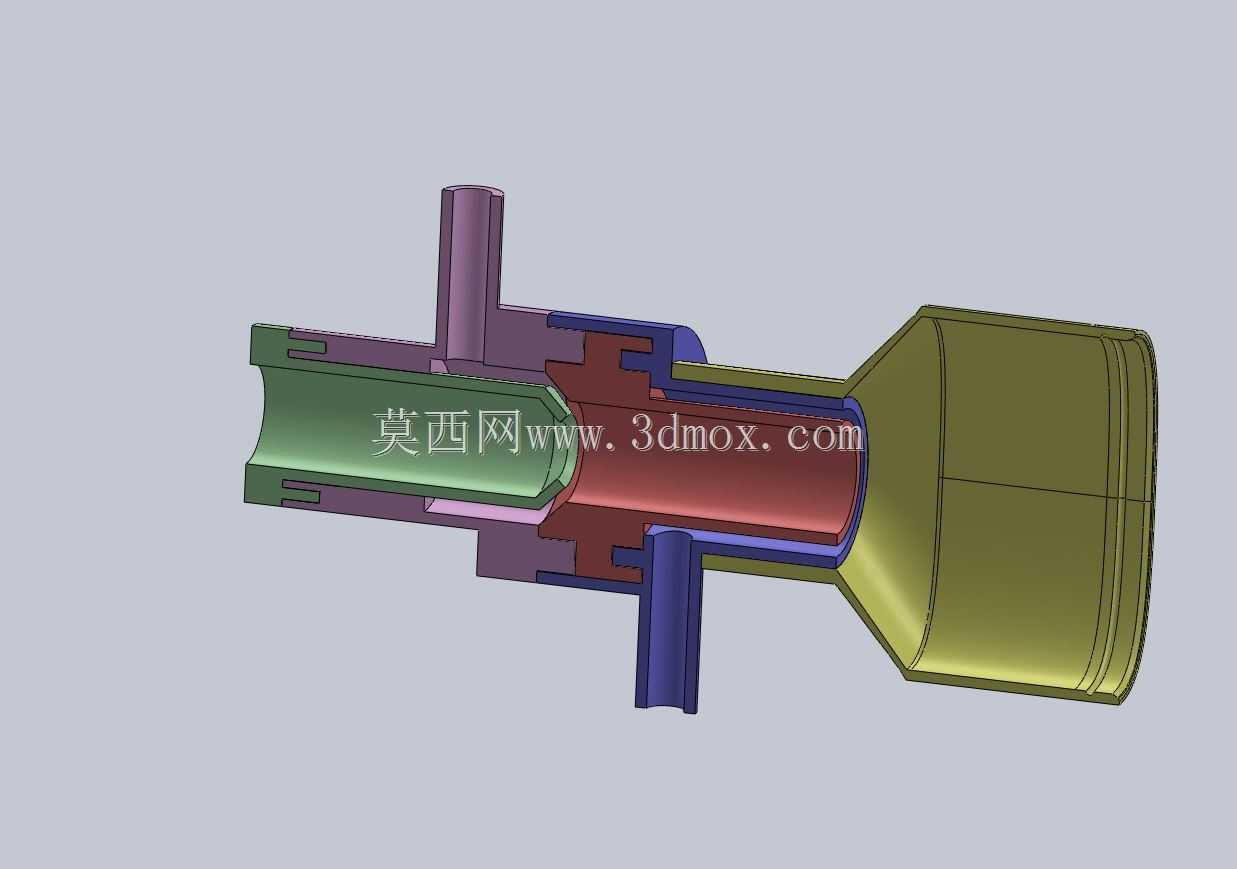

　　这款阀体结构面向呼吸辅助场景的流体控制需求设计，核心作用是在呼吸模拟、呼吸训练类装置中完成气流路径的通断调节、压力适配，匹配人体呼吸过程中的气流参数变化，避免气流倒灌、压力失衡的问题。从结构拆解来看，整体采用同轴多段嵌套的布局，最外侧的扩口段作为气流输出端，内壁做了阶梯式限位结构，用来和外接呼吸面罩、管路的接头完成卡接配合，不需要额外的紧固件就能实现密封衔接，安装时只需要将外接管路推入扩口段，依靠内壁的环形凸棱就能完成轴向定位，径向的密封则通过嵌套段的密封圈槽来实现，槽位的深度和宽度按照常规医用硅胶圈的尺寸预留，装配后不会出现漏气的情况。中间的阀芯段是整个结构的功能核心，采用多通道错位布局，三个侧向接口分别对应正压送气、负压排气、

　　压力检测的管路连接，每个接口的内径都按照对应管路的通径做了匹配，接口根部做了加厚处理，避免3D打印过程中出现薄壁翘曲，同时也能提升管路插接后的结构强度，不会因为反复插拔出现接口断裂的问题。阀芯内部的流道做了圆弧过渡处理，没有直角转折的结构，能最大程度降低气流通过时的阻力，减少呼吸过程中的气阻感，让气流输送更平顺。左侧的管路连接段做了对称的卡扣槽，用来和上游的气流发生装置快速对接，卡扣的尺寸按照常用的医用快接接口参数设计，对接后可以实现周向固定，不会因为管路拉扯出现转动错位。整个结构的壁厚设计充分考虑了3D打印的工艺特性，所有壁厚保持均匀，没有突变的厚壁区域，避免打印过程中出现应力集中导致的变形，所有的棱边都做了小圆角处理，

　　既可以减少打印时的支撑需求，也能避免使用过程中锐边划伤操作人员或者损坏外接管路。从安装边界来看，整体结构的轴向总长度控制在常规呼吸阀的安装尺寸范围内，最大外径处不超过常规呼吸面罩接头的通用尺寸，不需要对现有配套设备做结构修改就能直接替换使用，侧向的三个接口呈正交分布，安装后不会和周边的管路、固定结构产生干涉，接口的伸出长度也预留了足够的管路插拔操作空间，不需要额外的转接接头就能完成管路装配。设计过程中充分考虑了3D打印的成型特点，所有的内部流道都没有倒扣结构，打印时不需要在流道内部添加支撑，避免后续清理支撑时破坏流道内壁的光滑度，影响气流通过的稳定性，各个嵌套部件之间预留了合适的装配间隙，打印完成后不需要二次打磨就能顺利完成组装，

　　配合面的间隙控制在合理范围，既不会因为间隙过大出现漏气，也不会因为间隙过小导致装配卡滞。这款结构除了可以用于呼吸模拟装置的配套部件，也可以作为呼吸训练设备的流体控制元件，适配不同的气流压力范围，通过调整内部阀芯的开孔尺寸就能匹配不同的呼吸参数需求，不需要对整体外形做大幅度修改，具备一定的通用性。结构的各个分段都采用模块化设计，不同功能段可以单独更换，比如当需要适配不同尺寸的外接管路时，只需要更换对应的连接段，不需要重新制作整个阀体，能有效降低迭代修改的成本。在实际使用场景中，这款阀体可以稳定控制气流的流向和压力，在吸气阶段打开送气通道、关闭排气通道，在呼气阶段关闭送气通道、打开排气通道，同时通过侧接的压力检测接口实时反馈管路内的压力数据，配合控制模块调整气流输出参数，整个动作过程响应迅速，不会出现延迟卡顿的情况，能很好地匹配人体呼吸的频率节奏。
