安全阀校验用试验台配套承压端座结构

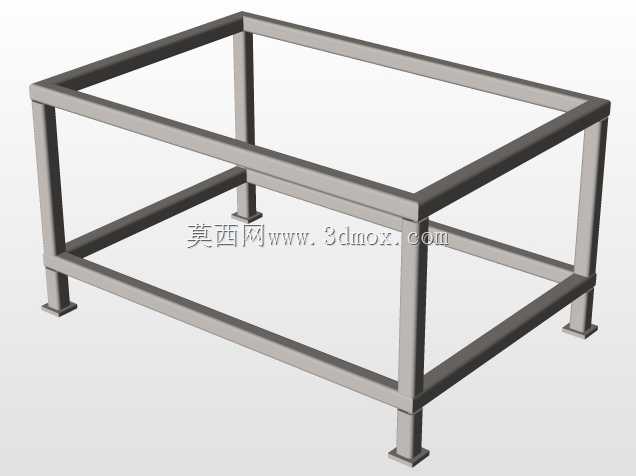

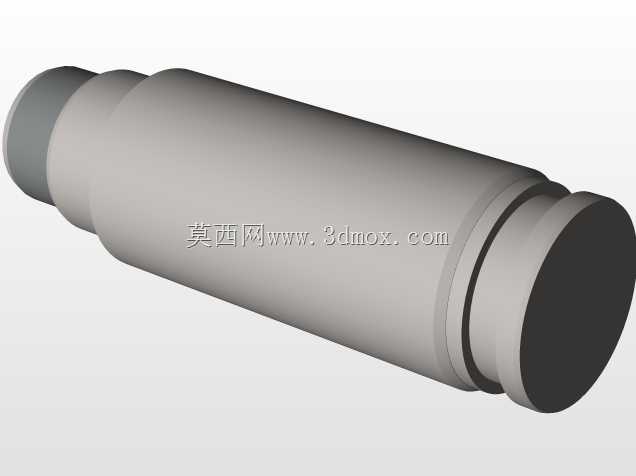

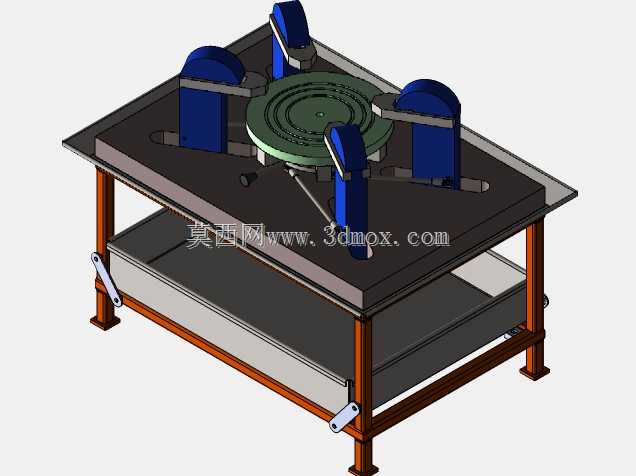

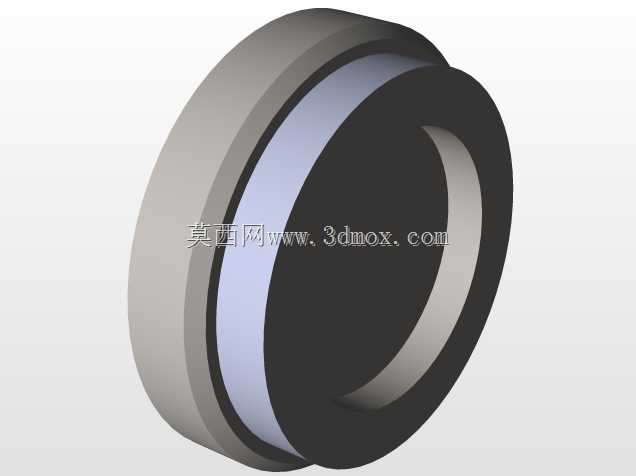

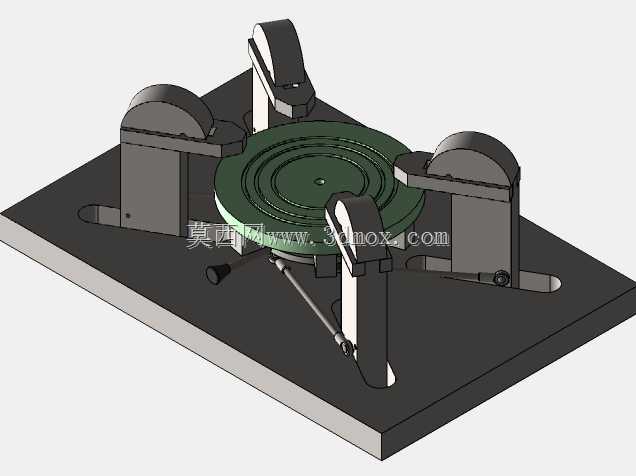

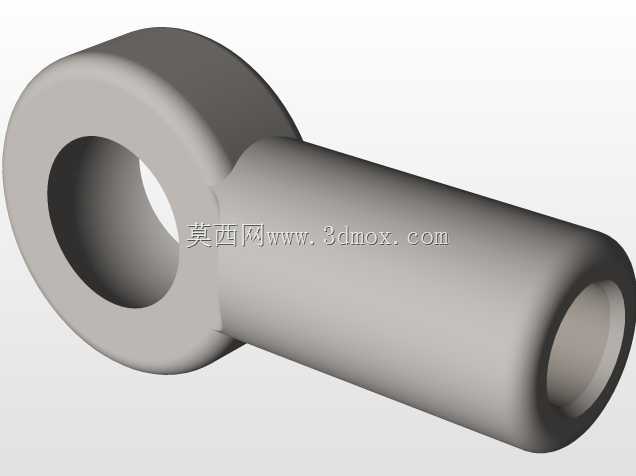

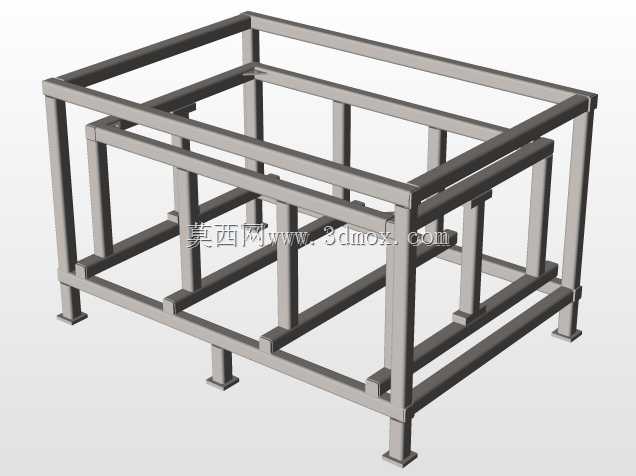

　　在承压设备运维、阀门生产校验的作业场景里，这类配套于安全阀试验台的端座结构，是整个校验回路里承担密封对接、载荷传递的核心受力零件，日常作业中会频繁接触不同通径、不同压力等级的弹簧式、先导式安全阀，直接决定校验过程的压力稳定性与数据准确性。从实际使用场景来看，这类端座多安装在试验台的夹紧工位上，当待校验安全阀通过液压或手动夹紧机构压合在端座端面时，端座内部的流道会连通试验台的压力发生系统，按照校验规程缓慢升压至整定压力的90%后再逐步提压，观测安全阀的开启、回座压力值，整个过程中端座既要承受最高可达数十兆帕的瞬时压力冲击，还要适配不同连接形式的安全阀接口，避免出现接口泄漏导致的压力数据失真。从结构设计思路上看，

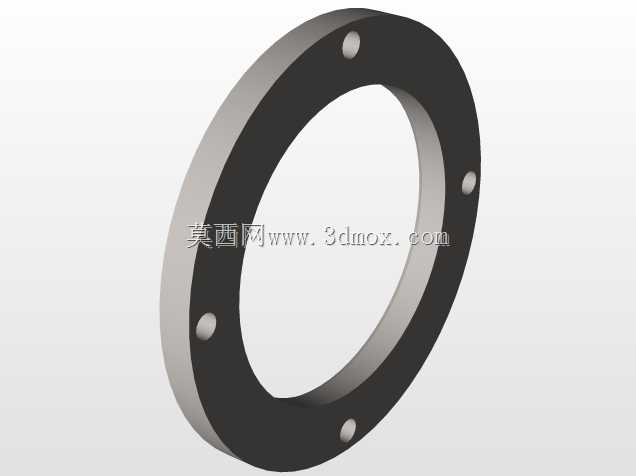

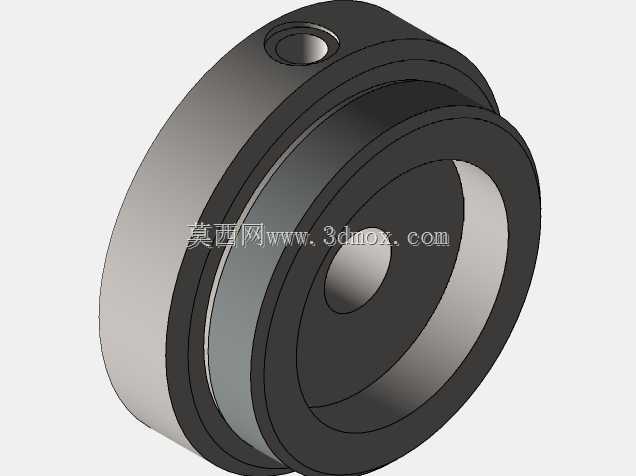

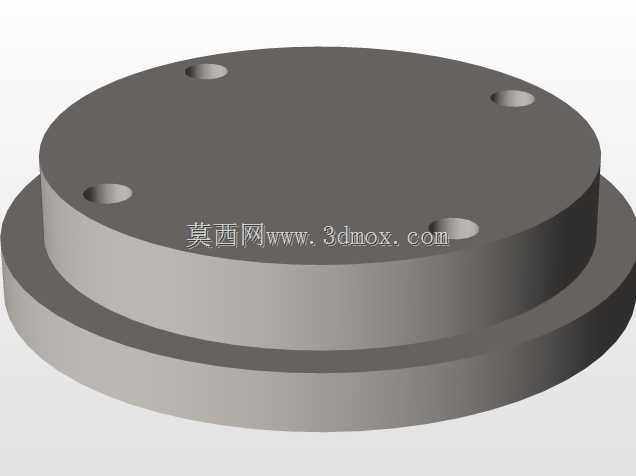

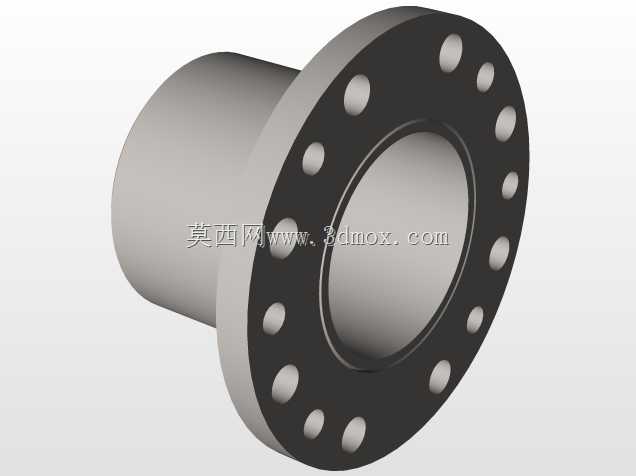

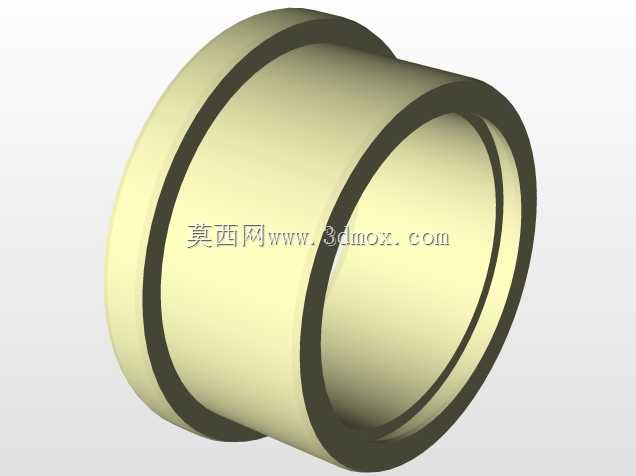

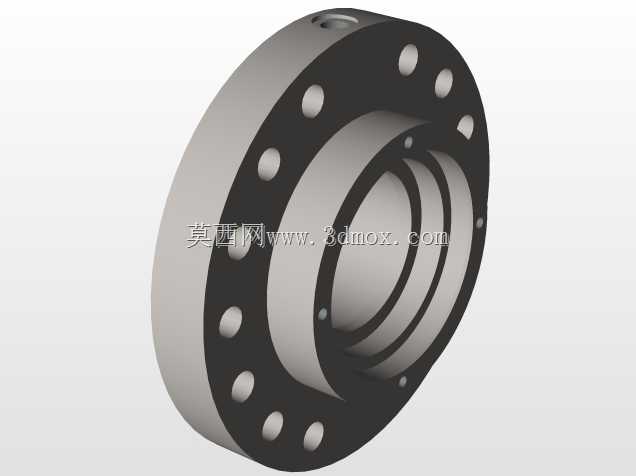

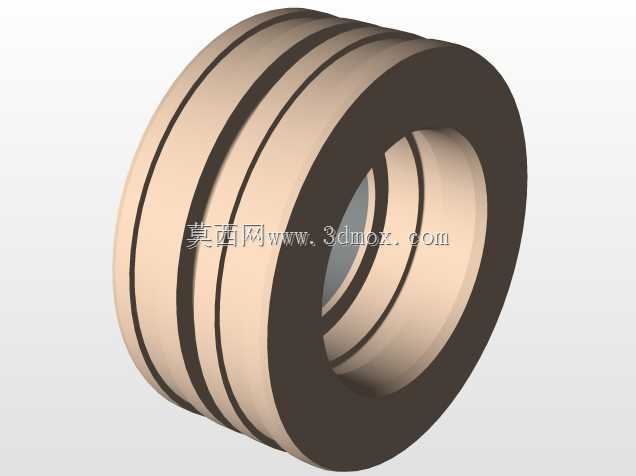

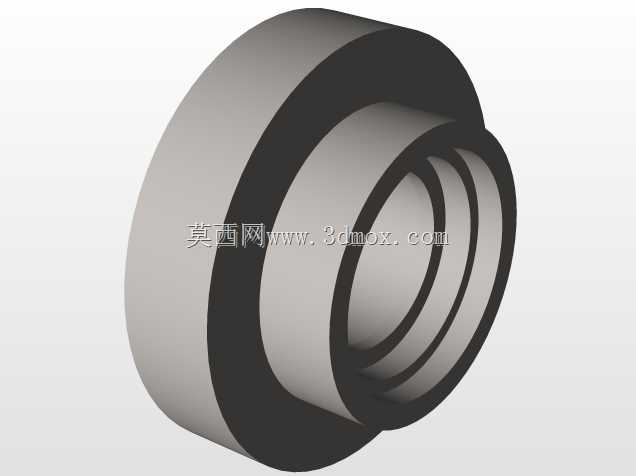

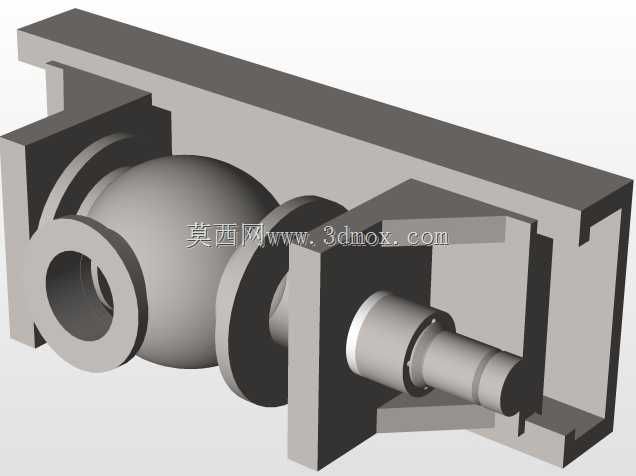

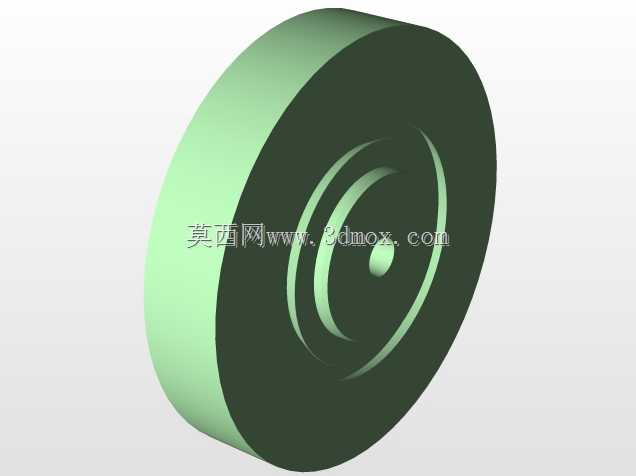

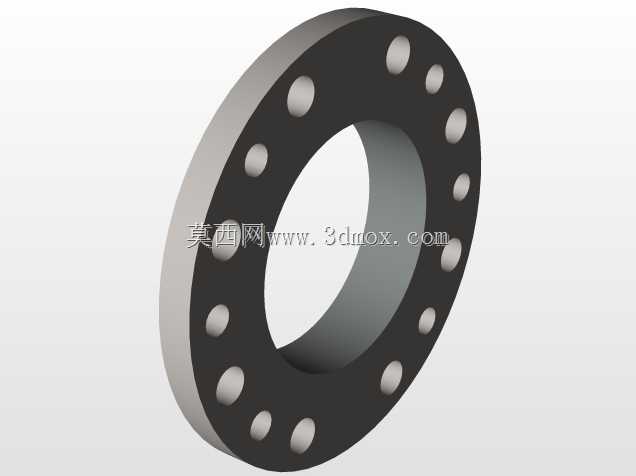

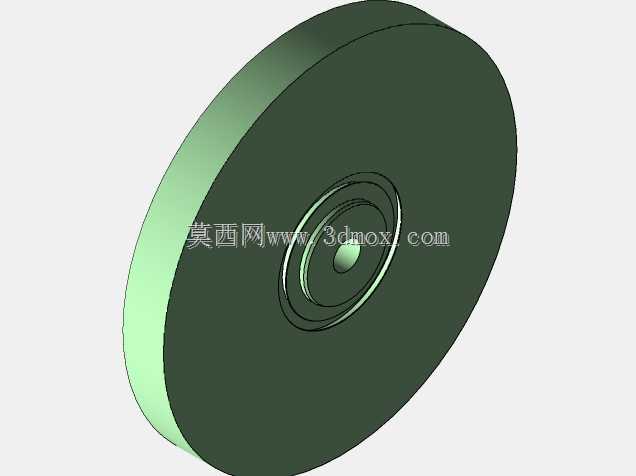

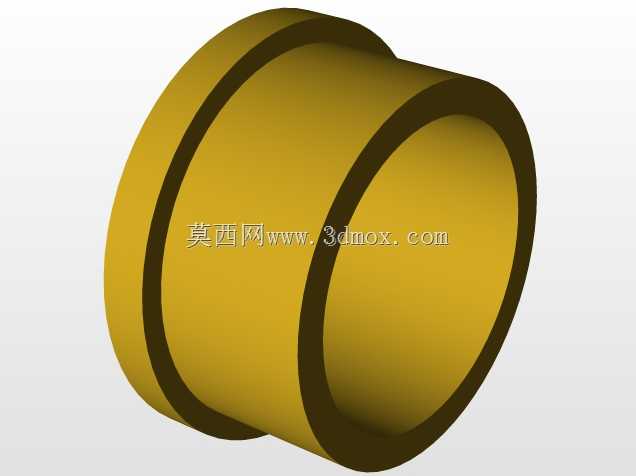

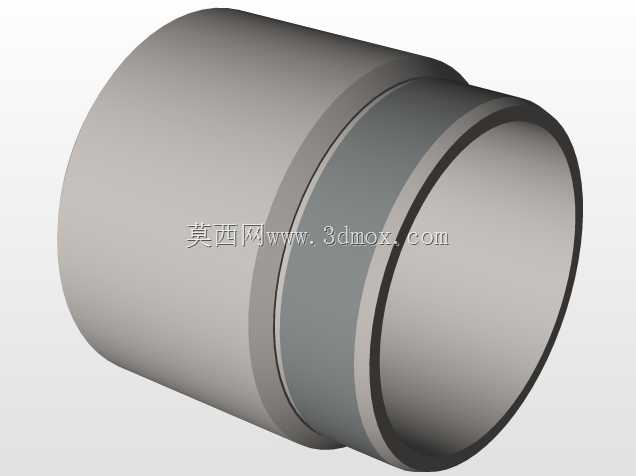

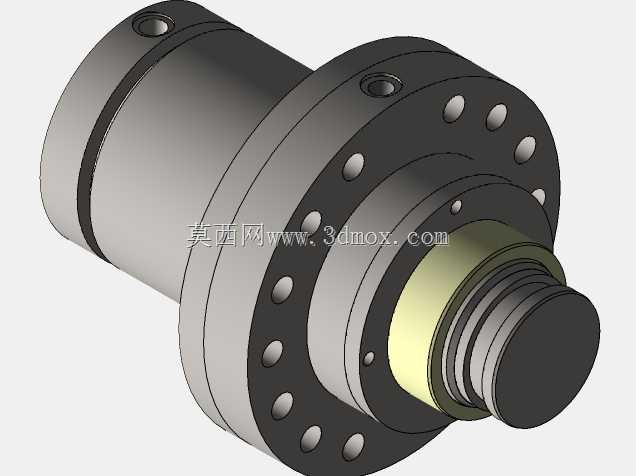

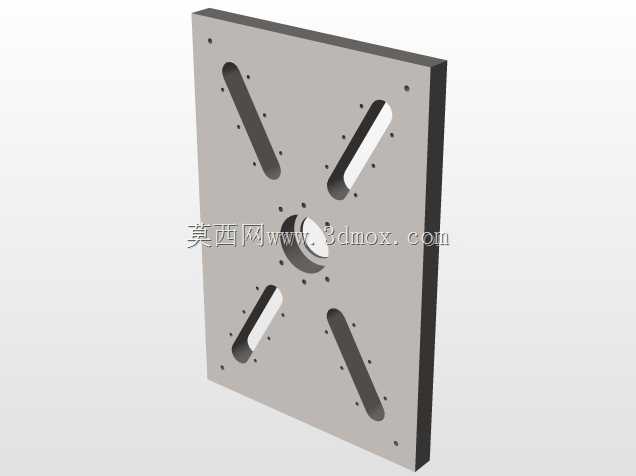

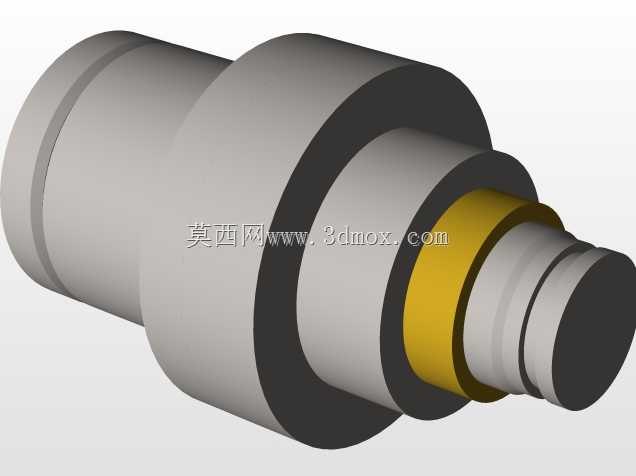

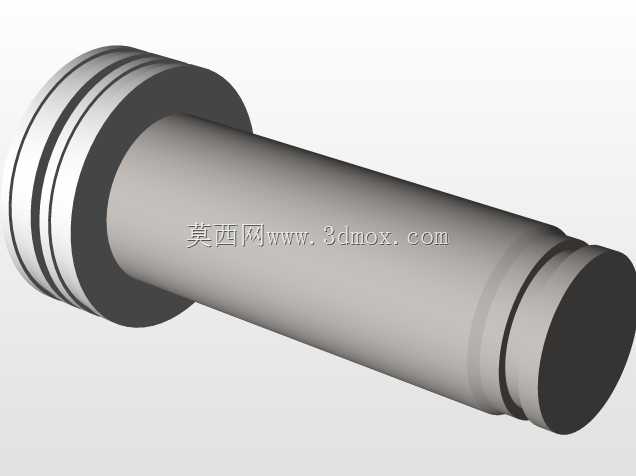

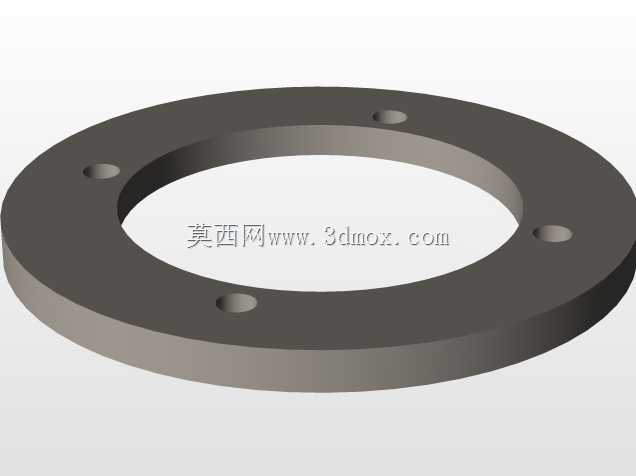

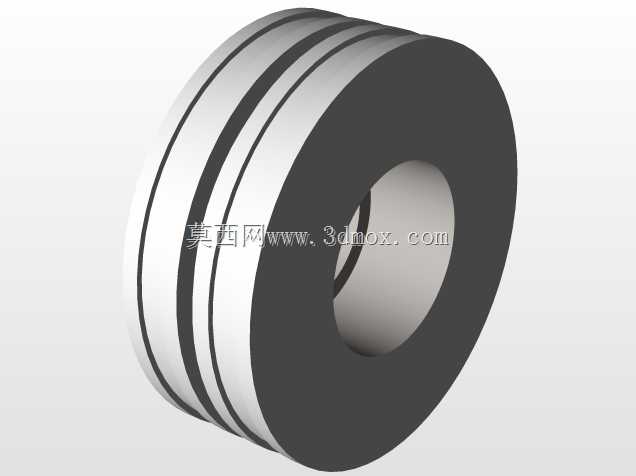

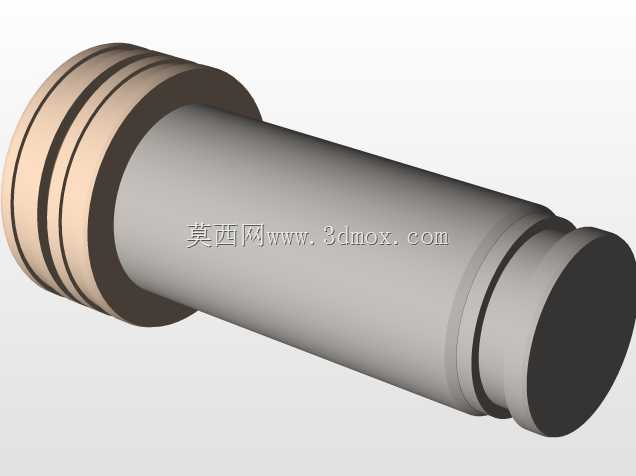

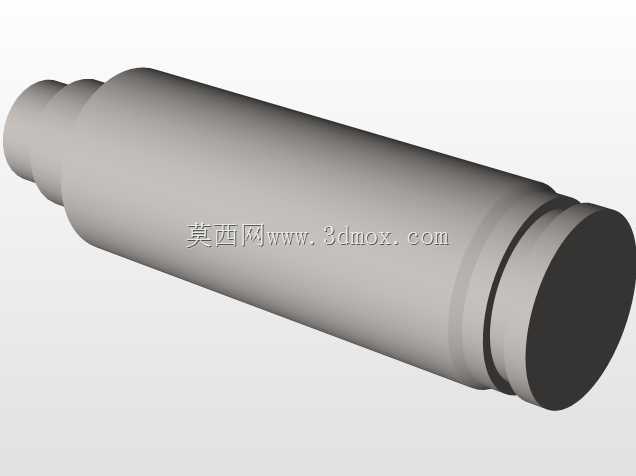

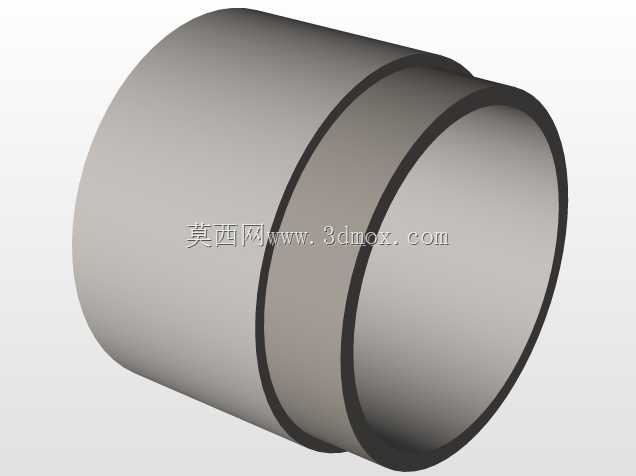

　　这个端座采用了阶梯式的同轴回转结构，主体为厚壁筒状设计，外侧的大直径法兰边是安装定位基准，加工时会与试验台的安装面板做配合止口，保证端座轴线与夹紧机构的压合轴线重合，避免压合时出现偏载导致密封面压偏泄漏；端面上加工有环形的密封槽，可根据待校验安全阀的压力等级嵌入不同硬度的丁腈橡胶或氟橡胶O型圈，当安全阀法兰端面压合在密封面上时，O型圈产生的弹性变形可以填满端面的微观不平度，阻断压力介质的泄漏通道。端座侧壁加工的径向小孔，是压力介质的引入口，内部流道做了圆弧过渡处理，避免直角流道在高压介质高速流动时产生紊流，导致压力传感器采集的压力值出现波动，影响校验结果的判读；流道内壁做了粗糙度控制，避免长期通压带水或带气介质时出现锈蚀剥落，

　　杂质卡入安全阀密封面造成校验时的内漏误判。从安装边界尺寸来看，这类端座的外径尺寸会匹配试验台的最大夹紧通径，整体轴向厚度经过强度校核，在承受最高校验压力时不会出现轴向的挠曲变形，保证密封面的平面度始终维持在0.02mm以内；安装止口的公差采用H7/h6的间隙配合，既方便日常更换不同通径规格的端座，又能保证安装后的同轴度误差控制在允许范围内，不会因为偏心导致夹紧力分布不均。在功能特性上，这个端座除了承担密封对接的作用，还兼顾了压力传导的稳定性，厚壁的结构设计可以抵消压力升压过程中的管路振动，避免振动传递到待校验安全阀上，导致开启压力出现提前跳变的误判；端面的密封槽深度经过精确计算，O型圈安装后的压缩量控制在15%-25%之间，

　　既保证足够的密封比压，又不会因为压缩量过大导致O型圈过早出现永久变形，缩短更换周期。实际选型适配时，需要根据试验台的额定校验压力、常用校验的安全阀通径范围来确定端座的材质，中低压工况下多采用45号钢调质处理，表面做发黑防锈处理，高压工况下则会采用40Cr调质后做表面氮化处理，提高密封面的硬度与耐磨性，避免频繁拆装安全阀时端面被磕碰出凹痕，影响密封效果。日常维护中，这类端座需要定期检查密封面的平面度，当出现划痕、凹坑时要及时研磨修复，同时清理内部流道的杂质，避免杂质堆积堵塞引压孔，导致压力显示失准；径向的引入口会配置标准的管螺纹接口，方便与试验台的高压管路快速连接，接口处也会配置组合密封垫圈，避免螺纹连接处出现外漏。不同于普通的管路法兰，这类试验台端座的受力是周期性的，每次校验安全阀都会经历一次升压、保压、泄压的循环，因此设计时会对台阶过渡处做圆角处理，避免应力集中导致长期使用后出现疲劳裂纹，圆角半径一般不小于3mm，保证应力分布均匀，延长零件的使用寿命。
