轻量化加强型金属连接固定支架结构设计

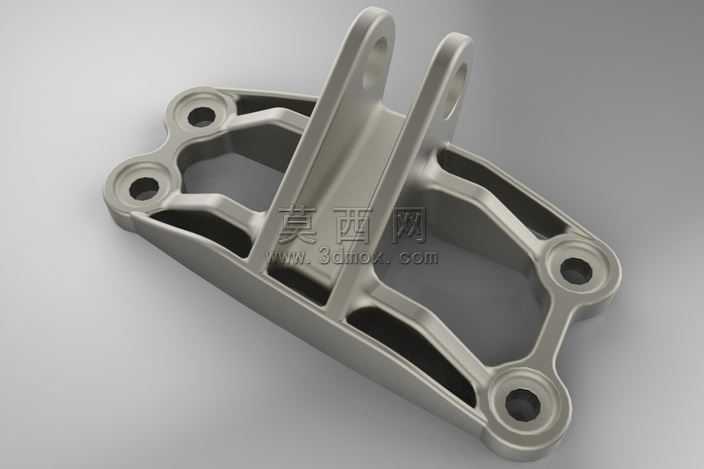

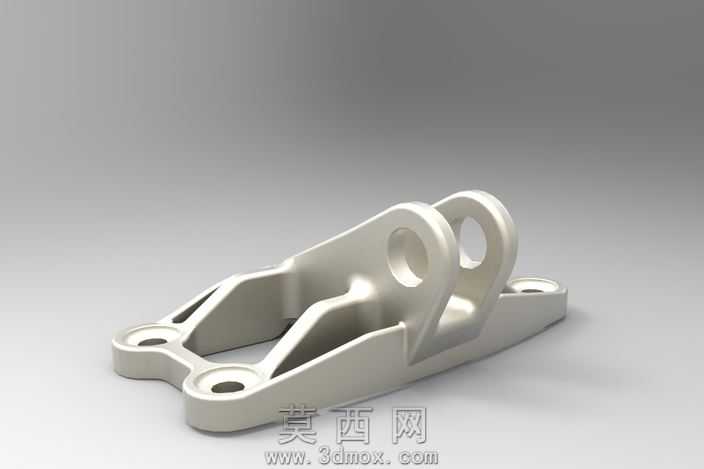

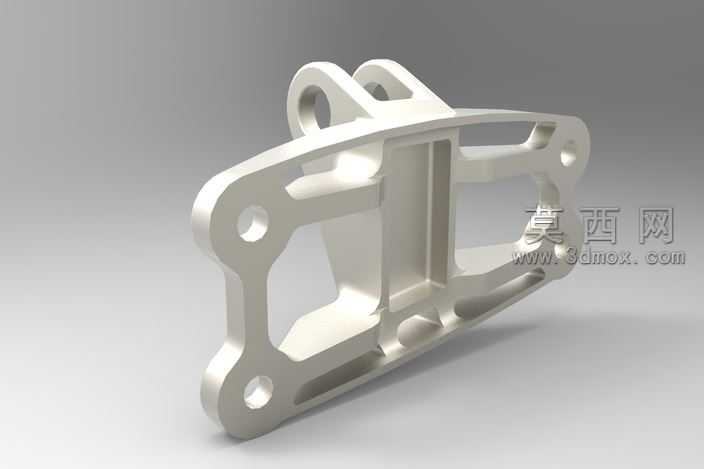

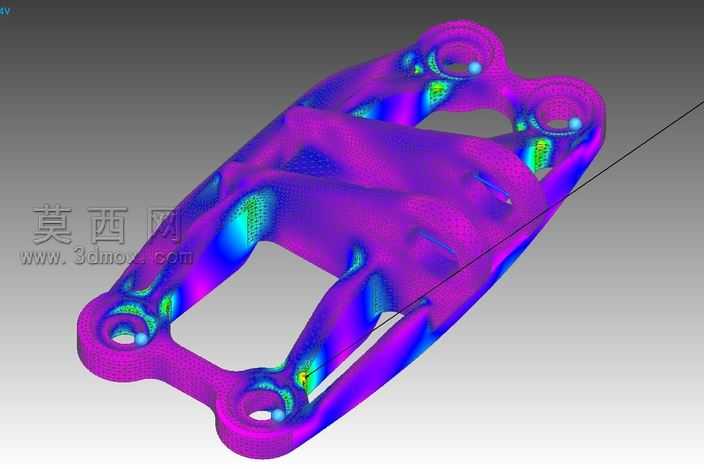

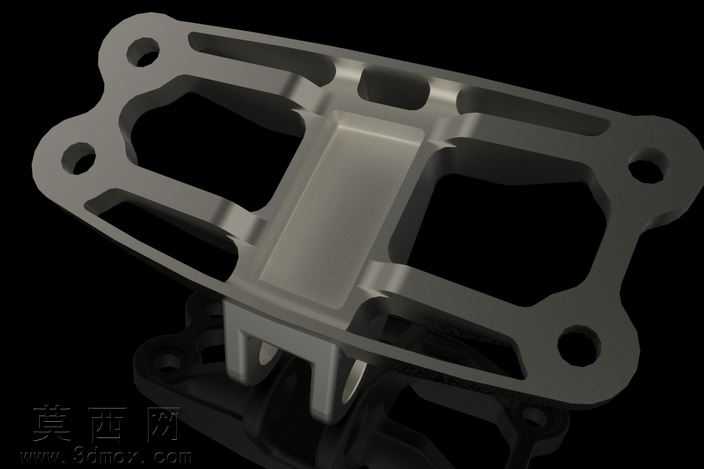

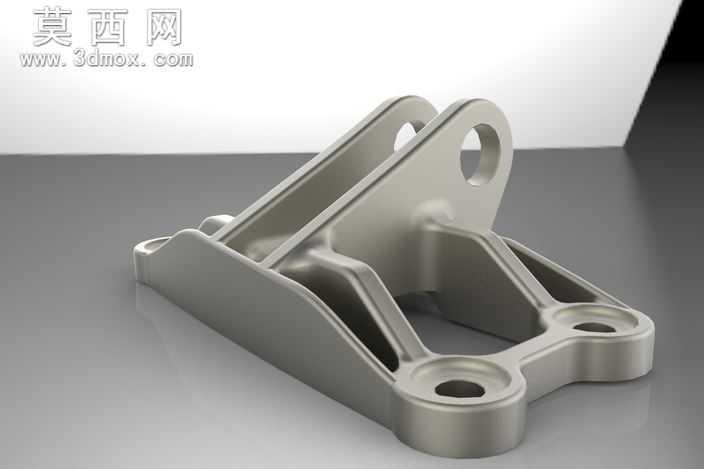

本作品为一款采用拓扑优化思路设计的金属连接固定支架，整体建模过程严格遵循机械结构受力逻辑，在三维建模软件中首先完成基准面与关键安装点位的坐标定位，精准标定三处底部安装孔位与上部两处铰接孔位的相对位置，确保各孔位同轴度、位置度公差符合机械装配要求。建模阶段先绘制支架底部安装底板的二维轮廓，通过拉伸命令生成基础实体，再根据载荷传递路径设计多道渐变式加强筋结构，筋板厚度从铰接端向安装端平滑过渡，既避免了应力集中问题，又最大化去除了非受力区域的冗余材料，最终将零件整体重量控制在0.574公斤，实现了轻量化与结构强度的平衡。材质渲染阶段选用哑光金属质感的铸铝材质，调整材质的粗糙度、金属度参数，模拟真实金属机加工后的表面质感，同时添加柔和的环境光与定向补光，清晰呈现加强筋之间的过渡圆角、孔位边缘的倒角细节，让模型的结构特征直观可见。结构设计上，底部采用三孔分布的安装平面，保证支架与安装基面连接的稳定性，上部的双铰接耳板采用等厚对称设计，适配销轴类连接件的装配需求，所有棱边均做了圆角处理，既消除了加工锐边，又优化了应力分布，避免长期受载出现裂纹。整个建模过程全程参数化，各部分尺寸可根据实际安装需求快速调整，模型结构完整无破面，可直接导入有限元分析软件进行受力校核，也可用于生成加工图纸指导生产制造，适配各类需要轻量化连接支撑的机械装配场景。
