工业生产用平台式反应处理装置结构

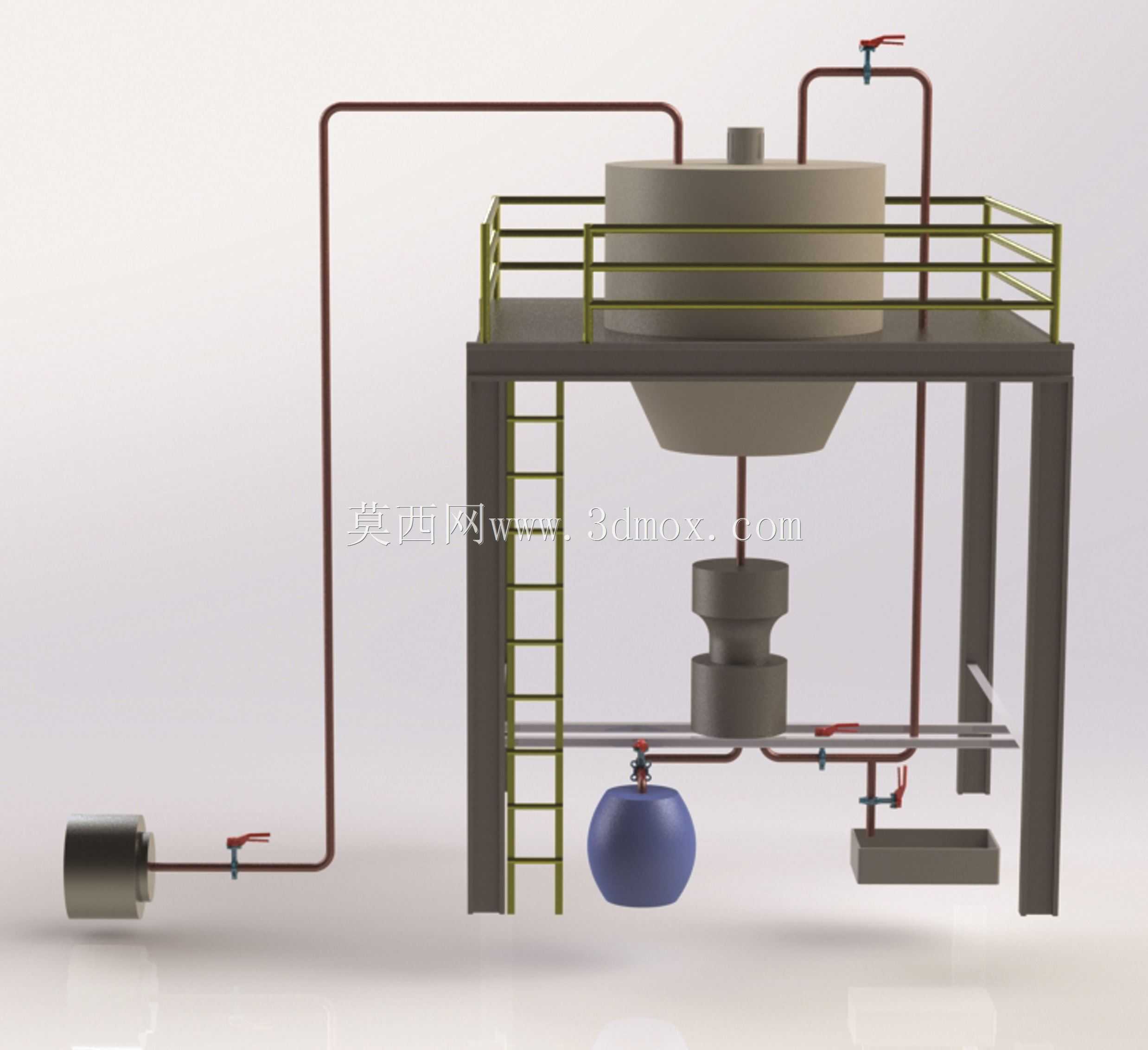

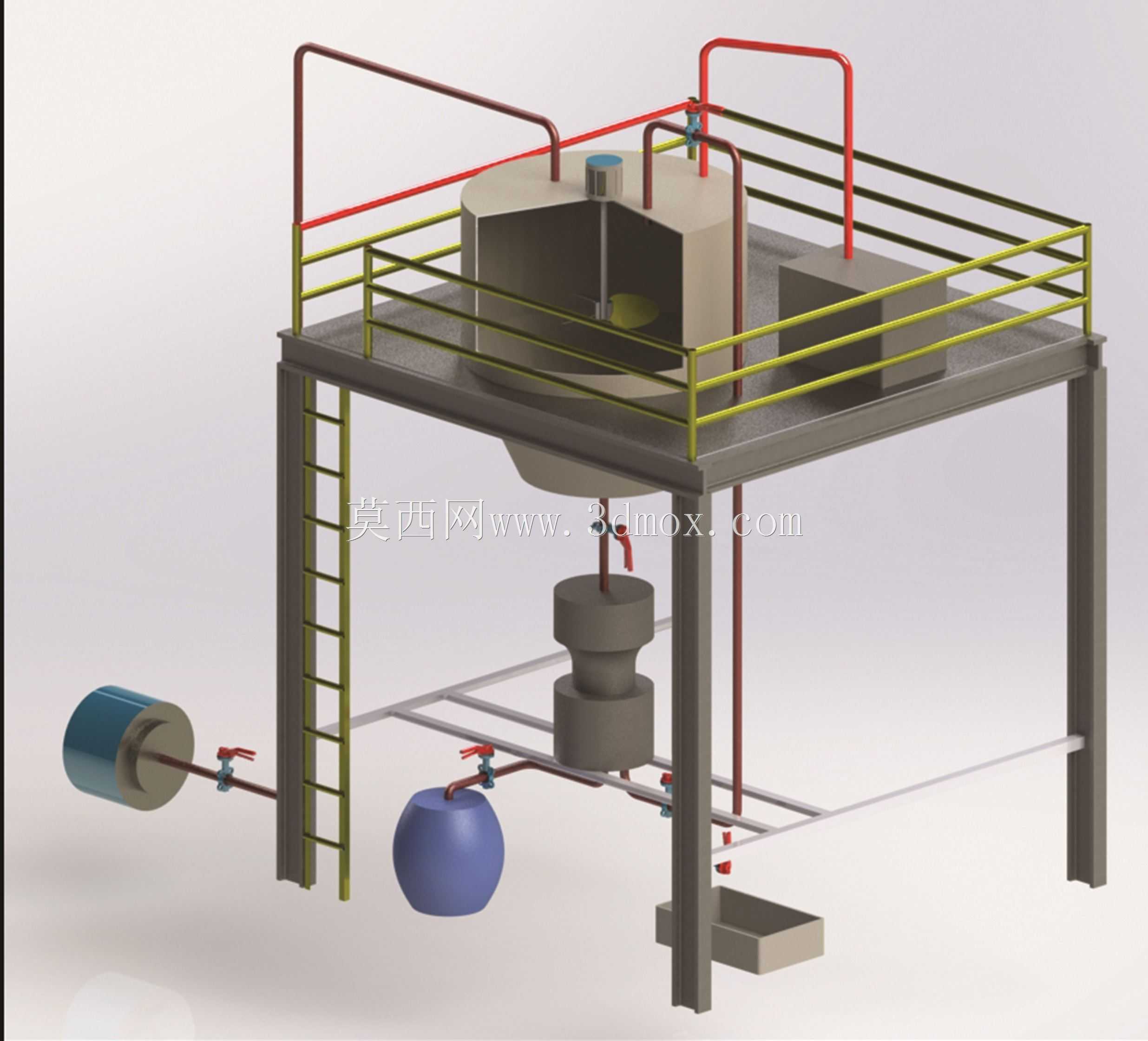

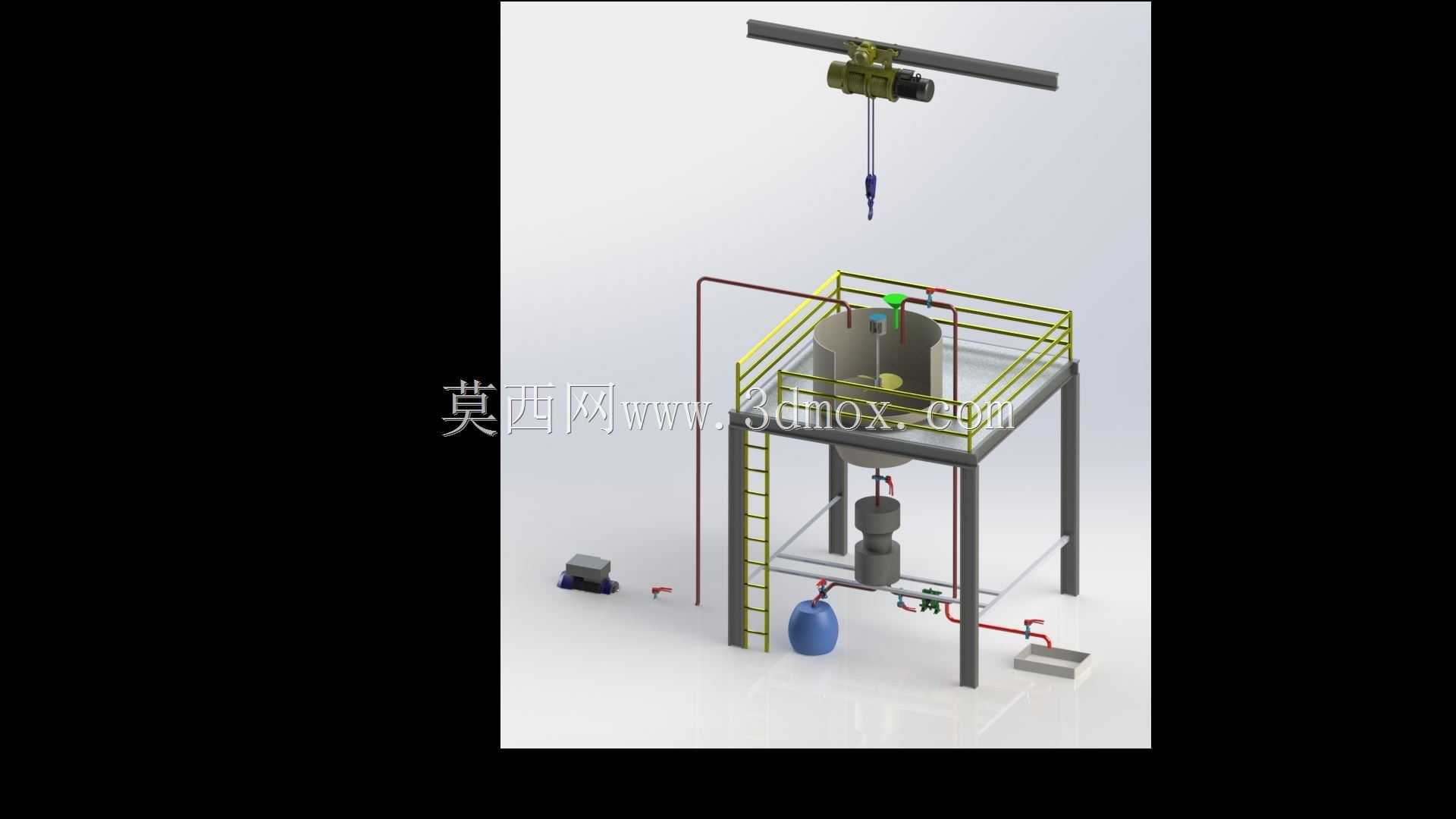

　　这套装置的设计核心围绕中小型化工、精细物料的间歇式反应工序搭建，整体采用高架钢平台作为承载主体，将核心反应罐体架设在平台上方，充分利用垂直空间排布物料输送、反应后暂存与出料组件，相比平铺式的生产线布局，能节省至少40%的车间地面占用面积，适合厂房空间有限的中小批量生产场景。平台主体采用型钢焊接框架结构，台面铺设防滑花纹钢板，四周设置三层黄黑配色的安全护栏，护栏高度符合生产区域安全防护规范，侧面配置直爬梯连接地面与平台台面，爬梯踏步做防滑处理，两侧设置扶手，方便操作人员登上平台完成罐体顶部的投料、阀门操作、设备巡检等日常作业。核心反应罐体采用上敞口带锥底的结构设计，锥底结构能够保证反应完成后的物料依靠自重完全排空，

　　避免罐内残留物料变质影响下一批次生产，罐体顶部设置搅拌组件安装位，预留了进料口、排气口、观察口的接口位置，可根据实际生产需求加装搅拌桨、温度传感器、液位计等配套部件，适配不同物料的反应工艺要求。罐体下方的出料管路设置多级分支，分别连接不同的下游处理组件：其中一路连接卧式过滤组件，可对反应完成后的物料进行粗滤，去除反应过程中产生的固体残渣；另一路连接立式缓冲罐体，可对反应后的物料进行暂存、稳压，保证后续出料的流量稳定；还有一路直接连接低位出料槽，可在需要快速排料、罐体清洗排污时使用，所有管路分支上都配置了手动球阀，可根据生产流程灵活切换管路通路，满足不同工序的物料走向需求。平台下方的管路采用管卡固定在平台框架的横向型钢上，

　　避免管路悬空产生振动，所有管路的转弯处都采用圆弧过渡，减少物料输送过程中的阻力，同时避免直角位置积存物料。整套装置的安装边界需要考虑平台的整体占地尺寸，平台四个支脚的位置需要做混凝土基础预埋，保证装置运行时的稳定性，尤其是搅拌组件运行时产生的动载荷，需要通过支脚传递到地面基础，避免平台出现晃动。设计过程中特意将操作频繁的阀门、接口都设置在操作人员站立可及的高度范围，平台上的操作区域预留了足够的站立空间，可同时容纳两名操作人员完成作业，护栏的间隙尺寸经过校核，避免工具、小零件从间隙掉落砸伤下方人员。罐体的容积设计适配单批次1-2立方米的物料处理量，适合小批量多品种的柔性生产场景，不管是化工溶剂的混合反应、食品配料的调配处理，

　　还是环保药剂的制备工序，都可以通过调整内部配套部件来适配工艺需求。整套结构的建模过程中，所有型钢构件都采用标准型材规格，方便后续加工时直接采购标准型材下料焊接，减少定制加工的成本，管路的管径、阀门的连接尺寸都采用通用工业标准，后续更换配件时不需要单独定制，降低设备的后期维护成本。
