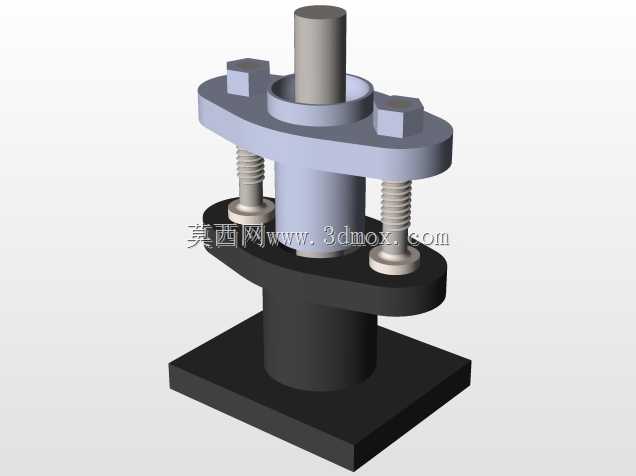

填料函装配组件结构设计

　　在流体输送、反应类设备的轴穿舱位置，填料函是实现动密封的核心基础部件，这套装配结构的设计完全围绕现场安装、密封可靠性、维护便捷性三个核心工程需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际使用场景的功能要求。

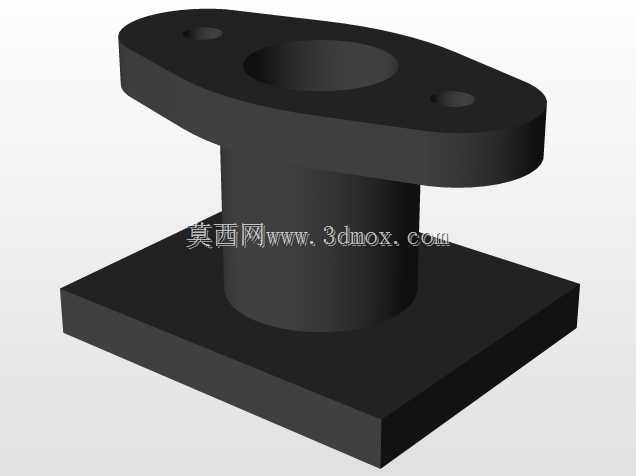

　　先从安装边界说起，整套组件的底部是方形安装法兰底座，四个角预留了螺栓过孔，可直接固定在设备舱壁或者安装支架上，底座中心的凸台与填料函主体的下腔体采用过渡配合，装配时不需要额外找正，只要把底座贴合安装面拧紧固定螺栓，就能保证填料腔与穿设的阀杆、传动轴保持同轴，避免因安装偏斜导致的填料偏磨、密封失效问题。底座上方的填料腔是整个组件的核心容纳空间，内壁加工有0.8的粗糙度要求，用来填充盘根类密封填料，当轴在腔体内做往复或者旋转运动时，填料被压紧后会紧密贴合轴表面与腔体内壁，阻断介质沿轴间隙的泄漏路径。

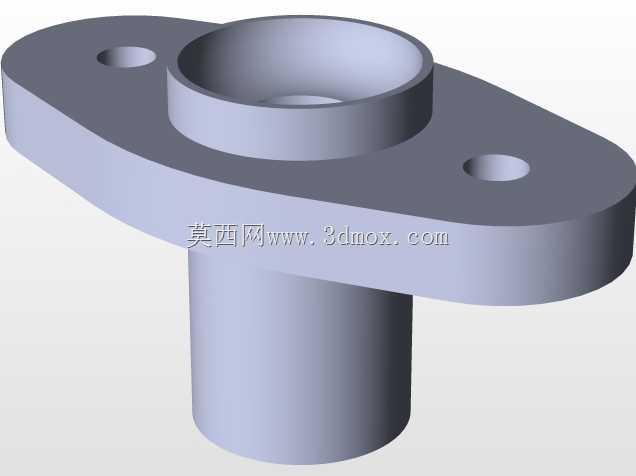

　　压盖部分的设计采用了双耳式结构，两个对称的凸耳上加工有通孔，用来穿设压紧螺栓，相比整体法兰式压盖，双耳结构在保证压紧力均匀的前提下，大幅减少了材料用量，也给现场扳手操作留出了足够的空间，维护时不需要拆掉周边的管线就能完成螺栓的松紧调节。压盖中心的通孔与轴之间保留了0.5-1mm的间隙，既避免压盖与运动的轴发生摩擦刮蹭，也能留出少量填料挤出的空间，防止填料被过度挤压导致摩擦阻力骤增、轴温过高。

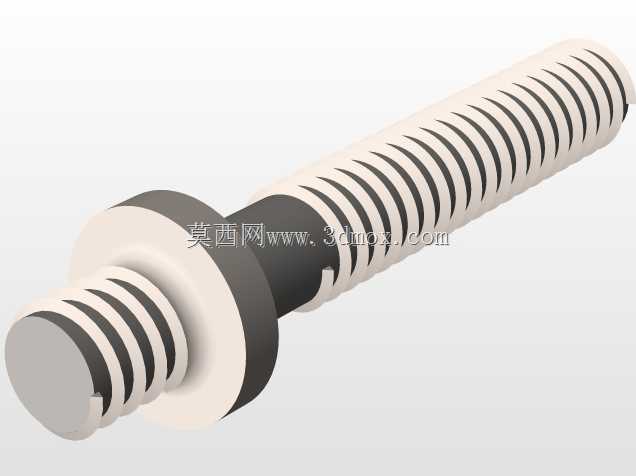

　　压紧螺栓上配套的圆柱螺旋压缩弹簧，是这套结构区别于普通填料函的关键设计，常规的刚性螺栓压紧结构，在填料磨损后需要人工定期拧紧螺栓补偿压紧力，一旦巡检不及时就容易出现泄漏，而加装弹簧后，弹簧的预紧力会持续作用在压盖上，当填料出现磨损、厚度减小时，弹簧会自动伸长推动压盖下移，始终保持对填料的稳定压紧力，大幅延长了填料的更换周期，也降低了现场维护的工作量，特别适合无人值守的远程站点、或者连续运行不允许频繁停机维护的工艺管线场景。弹簧的刚度选择经过匹配计算，预紧压缩量控制在弹簧总行程的三分之一，既能提供足够的密封比压，也不会因为压力过大导致填料与轴的摩擦力超过设计值，造成功耗浪费或者轴表面的异常磨损。

　　顶部的轴套部分采用台阶式结构，下端的大直径段嵌入压盖中心的定位沉孔，上端的小直径段伸出压盖上方，一方面可以对轴的径向运动起到辅助导向作用，减少轴运行过程中的径向摆动，避免摆动对填料造成不均匀的局部磨损，另一方面也能阻挡外界的灰尘、杂质进入填料腔，防止杂质嵌入填料与轴的接触面，刮伤轴的表面破坏密封面。

　　整套结构的所有配合面都做了公差匹配，填料腔与轴的同轴度公差控制在0.1mm以内，压盖两个螺栓孔的中心连线与填料腔中心的对称度公差不超过0.2mm，保证两侧螺栓压紧时压盖保持水平，不会出现偏斜导致一侧填料压得过紧、另一侧压不实的问题。从实际使用场景来看，这套结构可以适配多种工况的轴封需求，不管是低压水管线的阀杆密封，还是小型反应釜的搅拌轴密封，只要匹配对应材质的填料，就能满足使用要求，安装时只需要按照顺序先把底座固定在设备上，依次装入填料、压盖、弹簧、螺栓，调整好弹簧预紧量就可以投入使用，后期维护时只需要定期检查弹簧的预紧状态，当填料磨损到弹簧行程用尽时，拆开压盖更换新的填料即可，整个拆装过程不需要特殊的专用工具，普通的机修人员就能完成操作。

　　在结构细节处理上，所有棱角位置都做了R1的圆角过渡，避免装配时锋利的边角割伤安装人员，也防止应力集中导致的部件开裂；填料腔的下端做了15度的倒角，方便填料装入时的导向，不需要强行压入就能让填料顺利填满整个腔体；螺栓的外露长度控制在2-3个螺距，既保证有足够的螺纹啮合强度，也不会因为螺栓过长导致安装时与周边部件发生干涉。
