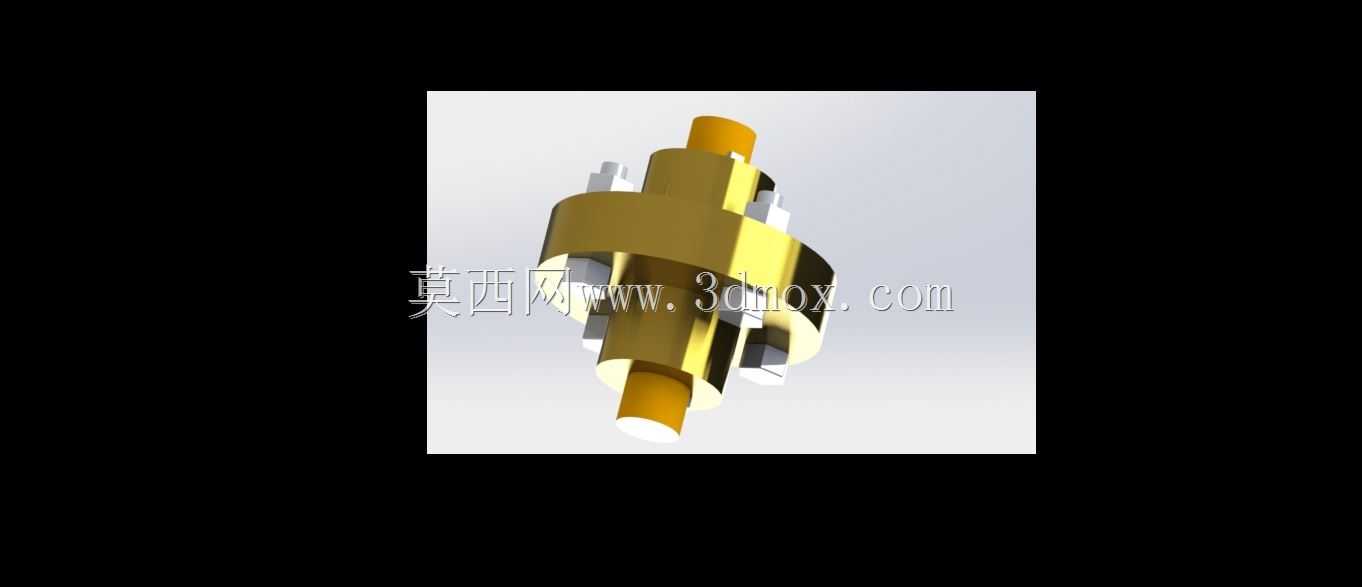

凸缘式刚性法兰联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:517718
  • 凸缘式刚性法兰联轴器结构设计
  • 凸缘式刚性法兰联轴器结构设计
  • 凸缘式刚性法兰联轴器结构设计
  • 凸缘式刚性法兰联轴器结构设计
  • 凸缘式刚性法兰联轴器结构设计
  • 凸缘式刚性法兰联轴器结构设计

  在各类工业传动系统中,两轴端的刚性连接需求十分普遍,法兰联轴器作为刚性联轴器的典型结构,广泛应用在转速平稳、载荷无剧烈冲击的传动场景中,比如中小型输送设备的辊筒轴与减速箱输出轴连接、离心泵泵轴与电机轴的对中传动、常规管道输送系统中动力单元与执行单元的轴系对接,这类场景对轴系的对中精度保持性有较高要求,不允许两轴出现相对径向或角向偏移,法兰联轴器依靠自身的刚性结构特性,恰好能满足这类传动需求。

  从实际功能来看,这类联轴器的核心作用是将两根独立轴的端部牢固结合,在传动过程中稳定传递额定扭矩,同时保证两轴的回转中心线保持高度同轴,避免因轴系偏移造成的轴承偏磨、振动超标等问题。区别于弹性联轴器,法兰联轴器没有缓冲吸振的弹性元件,因此更适合载荷平稳、无频繁正反转冲击的工况,在安装对中精度达标的前提下,它的传动效率更高,维护成本更低,长期运行的可靠性表现更突出。

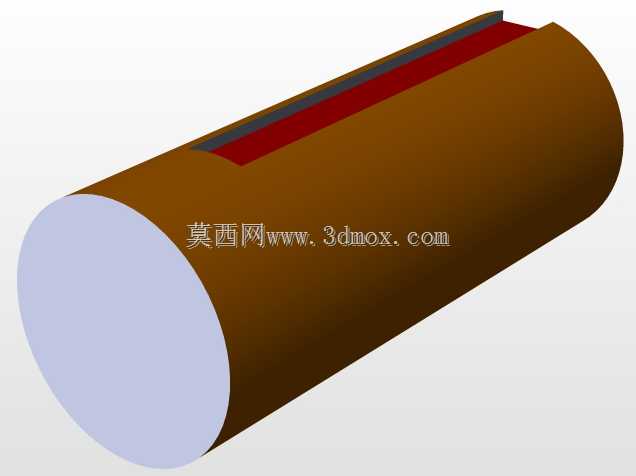

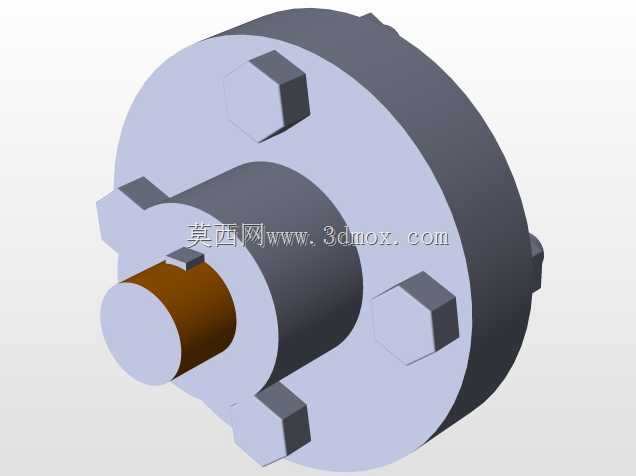

  设计这类联轴器时,首先要匹配所连接轴的轴径参数,半联轴器的轴孔公差通常按照过渡配合选取,保证轴与半联轴器之间无相对转动,依靠平键实现周向固定,传递扭矩。两个半联轴器的对接法兰端面上,会加工均匀分布的螺栓通孔,螺栓的数量和规格根据所需传递的额定扭矩计算确定,螺栓采用受拉或受剪的设计逻辑:如果采用普通螺栓连接,依靠法兰接合面的摩擦力传递扭矩,需要对螺栓施加足够的预紧力;如果采用铰制孔螺栓连接,则依靠螺栓杆的剪切和挤压传递扭矩,对中精度更高,能传递的扭矩也更大。法兰盘的厚度需要满足螺栓的拧入深度要求,同时要保证法兰盘自身的结构强度,避免在扭矩传递过程中出现法兰变形或螺栓孔开裂的问题。

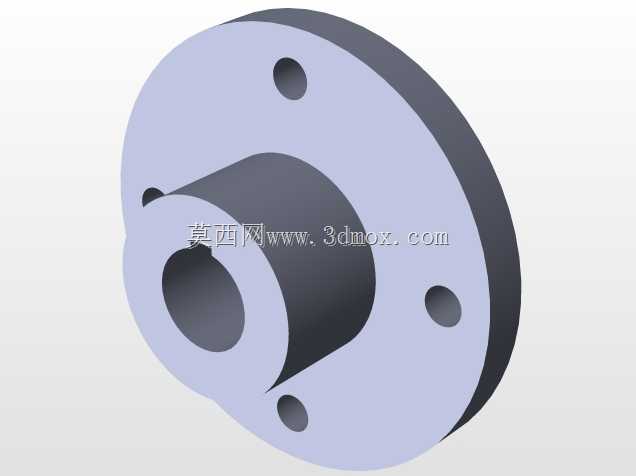

  从外形尺寸与安装边界来看,半联轴器的轮毂长度通常取轴径的1.2-1.5倍,保证轴与轮毂有足够的配合接触面积,避免应力集中;法兰盘的外径根据螺栓分布圆直径确定,通常螺栓分布圆直径要比轴孔最大直径大40%以上,留出足够的螺栓安装空间,法兰外缘到螺栓孔中心的距离不小于螺栓公称直径的1.2倍,保证法兰边缘的结构强度。安装时需要先将两个半联轴器分别热装或压装到两根待连接轴的轴端,调整轴的轴向位置保证两个法兰端面完全贴合,穿入螺栓后按照对角顺序逐步拧紧螺栓,避免法兰面出现偏斜,安装完成后需要打表检测轴系的径向跳动和端面跳动,保证对中误差在允许范围内,通常径向跳动误差不超过0.05mm,端面跳动误差不超过0.03mm,才能保障后续运行的稳定性。

  在实际选型应用中,需要注意这类联轴器不适合用在存在较大安装对中误差、运行中轴系会产生较大偏移的场景,比如长距离传动的轴系、载荷冲击较大的冲压设备传动端,这类场景下刚性法兰联轴器会产生较大的附加载荷,加速轴承和轴的磨损。而在对中精度容易保证、运行工况平稳的场景下,法兰联轴器的结构简单、制造方便、成本低廉的优势就能充分发挥,它不需要复杂的维护,只需要定期检查螺栓的预紧力是否达标,就能实现长期稳定的传动。另外在管道系统的传动配套中,这类联轴器的法兰结构还能和管道法兰的安装标准形成一定的适配性,方便整体设备的安装布局,减少过渡连接件的使用,提升整个传动系统的结构紧凑性。建模过程中需要重点关注轴孔与键槽的尺寸公差匹配、螺栓孔的位置度精度、法兰接合面的平面度要求,这些细节直接决定了后续零件加工和装配的可行性,若螺栓孔位置度偏差过大,会出现两个半联轴器无法顺利对接的问题;若法兰接合面平面度不足,会导致螺栓拧紧后法兰面存在间隙,运行中产生振动和异响,甚至出现螺栓疲劳断裂的故障。
