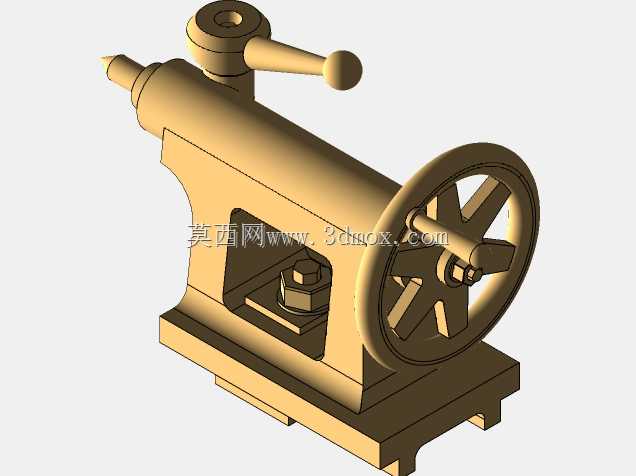

车床黄金配色尾座装配结构

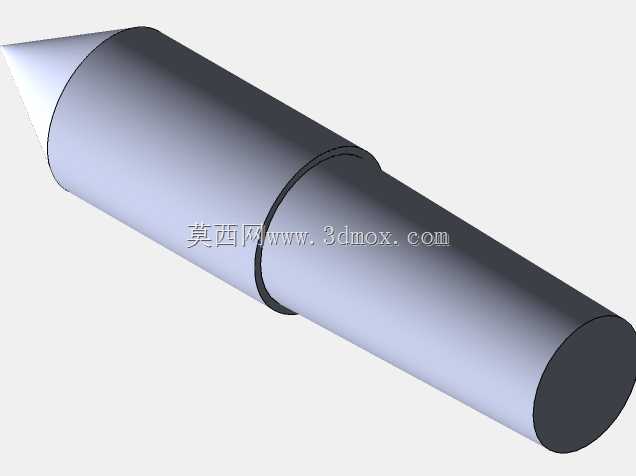

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件顶紧、定心，以及配合安装钻、铰类刀具完成孔加工的核心配套部件，这套尾座装配结构完全适配常规中小型卧式车床的安装接口，可直接对应床身尾部的导轨安装位完成装配。从实际功能逻辑来看，这套尾座的核心功能分为两部分：一是通过前端的顶针对工件自由端施加稳定的轴向顶紧力，抵消车削过程中刀具切削带来的径向让刀变形，尤其是加工长径比超过10的细长轴类零件时，尾座顶紧的同轴度、锁紧可靠性直接决定了最终加工的圆柱度、表面粗糙度水平；二是尾座套筒可沿轴向进给，配合莫氏锥孔安装钻头、铰刀、中心钻等刀具，完成轴类零件端面的中心孔加工、同轴孔的钻铰工序，无需二次装夹找正，能大幅缩短工序流转的辅助时间。

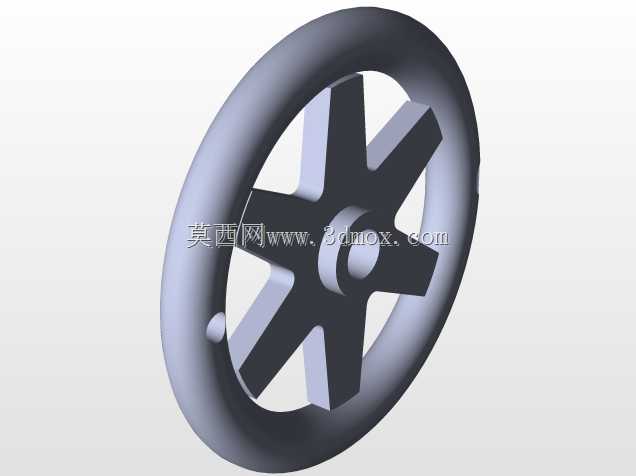

　　从设计思路层面拆解，这套结构优先考虑了操作的便捷性与锁紧的可靠性：侧面设置的操作手柄用于控制套筒的锁紧与松开，扳动手柄即可解锁套筒的轴向移动自由度，调整顶针的伸出长度；尾部的手轮采用辐条式结构，增大操作时的握持力臂，操作人员转动手轮即可通过内部的丝杠副带动套筒平稳进给，进给过程的阻尼均匀，不会出现爬行、卡顿的问题，方便操作人员精准控制顶紧力的大小，避免顶紧力过大造成工件弯曲变形，或是顶紧力不足导致加工过程中工件移位飞出。底座部分设置了与床身导轨匹配的安装卡槽，可沿床身导轨轴向滑动调整位置，适配不同长度的工件装夹需求，调整到位后通过底座下方的锁紧螺栓即可将尾座整体固定在床身指定位置，锁紧后底座与导轨的结合面贴合紧密，重切削工况下不会出现偏移、晃动。

　　从安装边界与尺寸适配来看，这套尾座的底座安装槽宽度、导轨配合面的形位公差完全匹配常规6132、6140系列卧式车床的床身导轨参数，整体安装后中心高与车床主轴中心高保持一致，装配时仅需微调尾座的横向偏移量，即可保证顶针与主轴回转中心的同轴度控制在0.02mm以内，满足普通精度等级的车削加工要求。套筒的前端锥孔采用标准莫氏锥度，可直接适配市面上通用的固定顶针、回转顶针以及各类锥柄刀具，无需额外制作过渡套，降低了配件采购与适配的成本。日常使用过程中，尾座的润滑点集中在丝杠副、套筒配合面、导轨结合面几个位置，定期加注润滑脂即可保证操作手感顺畅，减少配合面的磨损，延长部件的使用寿命。

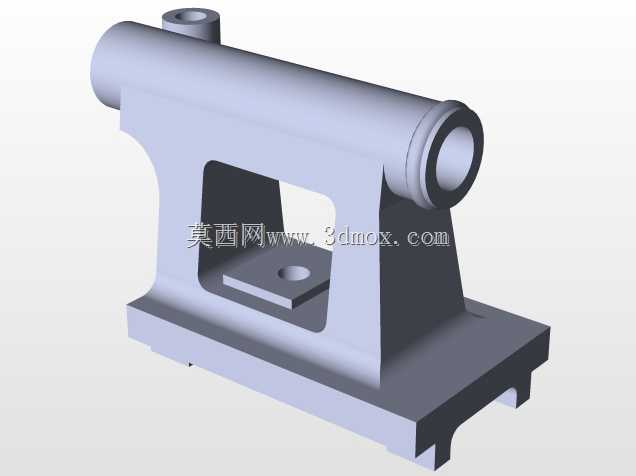

　　在实际车间加工场景中，这类尾座的使用频率极高，无论是粗加工时的大余量切削顶紧，还是精加工时的微量进给调整，都需要结构本身具备足够的刚性，这套结构的壳体采用箱型截面设计，壁厚均匀，在保证整体重量可控的前提下，大幅提升了壳体的抗弯、抗扭刚度，即使是承受较大的轴向顶紧力与切削振动，也不会出现壳体变形的问题。套筒与壳体的配合面经过精密刮研，配合间隙控制在合理范围内，既不会因为间隙过大导致顶针摆动，也不会因为间隙过小造成套筒移动卡滞。手轮与丝杠的连接采用平键传递扭矩，长期正反转操作也不会出现键槽磨损、空程量过大的问题，操作的反馈感清晰，操作人员可以通过手轮的阻力变化直观判断顶针与工件的接触状态，精准控制顶紧程度。
