锥型褶皱式空气滤清器结构设计

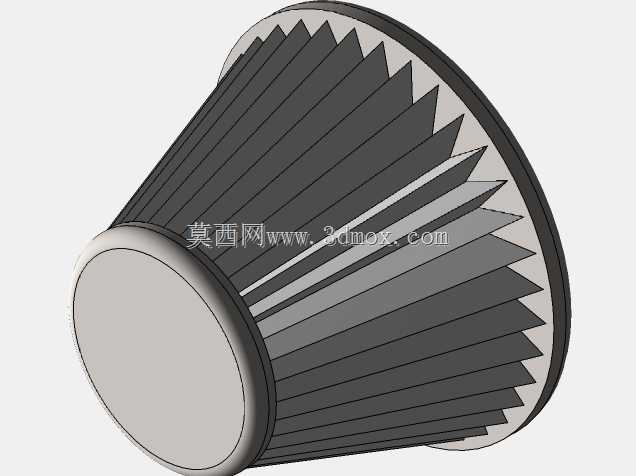

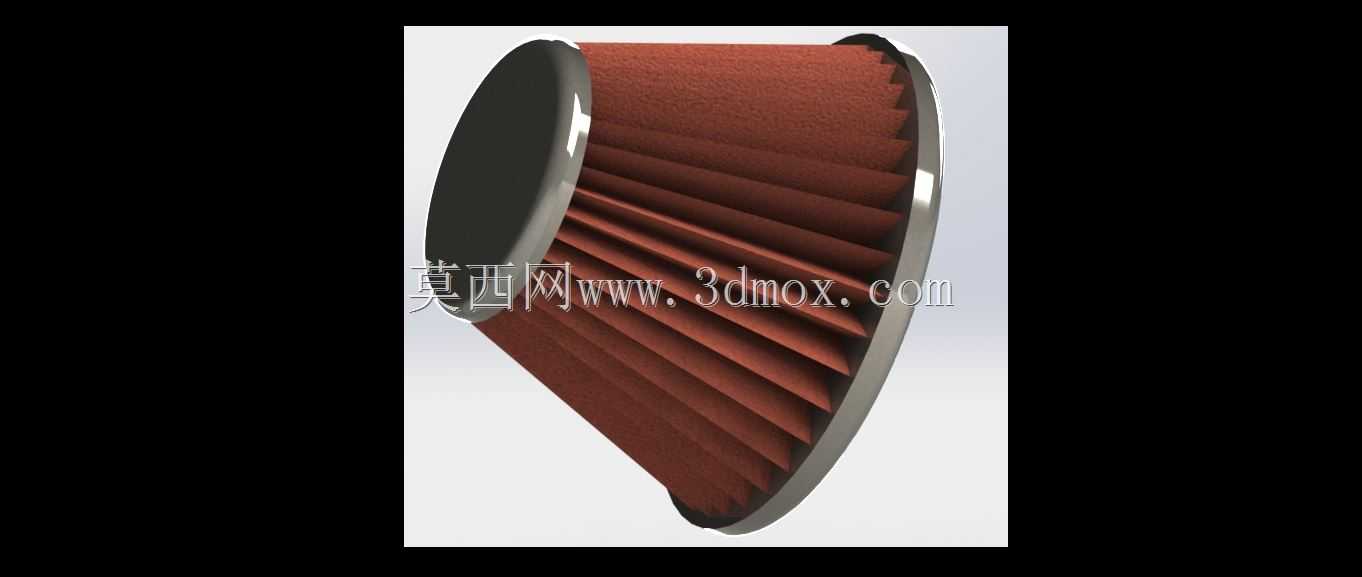

　　做进气系统配套结构设计快十二年，经手的空滤方案少说有三四十套，锥型褶皱滤芯这几年在乘用车辆、改装进气、小型通用动力设备上的占比越来越高，这次的锥型空滤结构，是针对小空间安装场景做的优化版本。先从实际应用场景说，这类锥型空滤不像传统圆筒平端滤芯那样需要规整的圆柱安装腔，它的锥度结构可以适配发动机舱内斜向布置的进气道，不管是家用自吸车型的原厂进气替换，还是越野改装车的外露式进气加装，甚至是小型发电机组、园林机械的进气端过滤，都能找到对应的安装适配空间。

　　实际使用中，空滤的核心作用是拦截进气中的沙尘、悬浮颗粒物、花粉甚至雨天带入的细微水雾，避免硬质颗粒进入气缸造成缸壁、活塞环的磨粒磨损，要知道进气端每漏过1克的粗颗粒沙尘，发动机缸套的磨损量会提升0.02毫米以上，长期下来会直接导致缸压不足、机油消耗超标。这款锥型结构的设计思路，首先是在有限的安装投影面积下最大化过滤面积，褶皱式的滤材排布，相比同直径同长度的平面滤材，有效过滤面积能提升6到8倍，褶皱的折距经过反复校核，控制在3.2毫米，既不会因为折距太小导致滤材积灰后快速堵塞进气通道，也不会因为折距过大浪费滤材布置空间，同时锥型的结构让进气气流从大端到小端形成渐缩的流道，进气阻力比等直径圆筒滤芯低12%左右，大油门高进气量工况下不会出现进气负压超标的问题。

　　再说到安装边界的设计，两端的金属端盖采用卷边包胶结构，大端的密封胶圈直径控制在152毫米，适配市面上绝大多数2.5英寸口径的进气软管，小端的出气接口直径是76毫米，对应常规的进气歧管对接尺寸，整体锥度为1:4，总长度178毫米，安装时只需要保证大端距离周边热源（比如排气歧管、水箱上水管）的间隙不小于25毫米，避免高温长期烘烤导致滤材脱胶、密封胶圈老化。端盖的金属材质选用0.8毫米厚的冷轧钢板做喷塑处理，抗锈蚀能力能满足底盘下方、发动机舱内的复杂使用环境，不会因为长期接触冷凝水、路面溅水出现锈渣脱落进入进气道的问题。

　　滤材选用的是梯度密度的复合纤维滤纸，迎风面是粗纤维层负责拦截大颗粒沙尘，内层是细纤维层负责拦截10微米以下的细微颗粒，容尘量比普通单层滤纸高40%，保养周期能拉长到常规滤芯的1.5倍。褶皱的定型采用热熔胶线沿折峰粘接，不会因为进气气流的长期冲击出现滤材倒伏、折缝并拢的问题，哪怕是在高负压的大负荷工况下，滤材的变形量也能控制在1毫米以内，不会出现滤材贴附导致过滤面积骤减的情况。

　　之前做台架测试的时候，同安装空间下的传统圆筒滤芯，在进气量达到320立方米每小时的时候，进气阻力就到了2.8千帕，而这款锥型滤芯在同样进气量下阻力只有2.2千帕，对于自然吸气发动机来说，更低的进气阻力意味着更高的充气效率，轮上功率能有3到5匹的提升，对于涡轮增压车型来说，也能降低涡轮吸气端的负压，减少涡轮迟滞的体感。另外锥型的结构在做维护清洁的时候也更方便，压缩空气从内向外吹除积灰的时候，气流顺着锥面扩散，能把折缝里的积灰吹得更干净，不像圆筒滤芯容易在折根位置残留积灰。

　　设计的时候也考虑过不同使用场景的适配，比如在多沙尘的西北野外使用场景，可以把外层滤材换成更厚的无纺布预过滤层，在城市通勤场景就用常规的复合纤维滤纸，两端的接口尺寸也预留了修改余量，可以根据不同车型的进气道尺寸快速调整端盖的直径，不需要重新开滤材褶皱的模具，能大幅缩短配套开发的周期。还有一个容易被忽略的设计细节，端盖的卷边位置做了圆弧过渡，没有尖锐的边角，安装的时候不会割伤安装人员的手，也不会刮破进气软管的内壁，避免密封不严导致的未过滤空气漏入。

　　很多人觉得空滤就是个简单的过滤零件，实际上从滤材折距、锥度配比到端盖密封结构，每一处参数都要兼顾过滤效率、进气阻力、容尘量、安装适配性这几个互相制衡的指标，比如锥度做太大，虽然小端接口更容易对接，但滤材的有效利用率会下降；锥度做太小，渐缩流道的低阻力优势就体现不出来。这次的结构参数是经过十几轮流场仿真、台架验证才定下来的，不管是做原厂配套替换件，还是改装市场的升级件，都能满足实际使用的性能要求，不会出现市面上劣质滤芯那种滤材开胶、阻力过大、密封不严的常见问题。
