高精度ER弹簧筒夹夹持结构设计

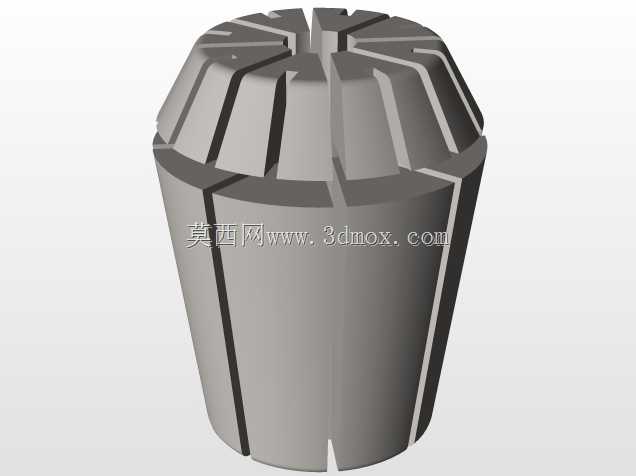

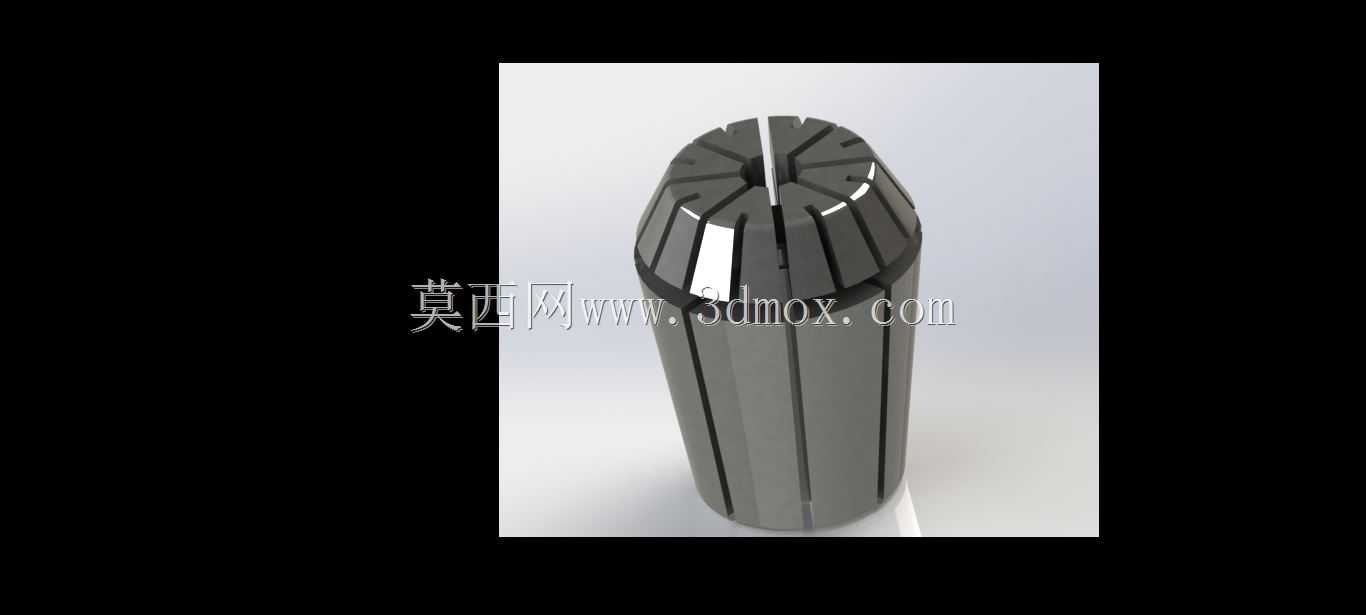

　　在数控加工、钻铣削机床、木工雕刻设备的主轴装夹环节，弹簧筒夹是承担刀具与主轴间扭矩传递、同轴度定位的核心功能零件，本次设计的ER型弹簧筒夹，针对常规加工场景下小直径刀具的装夹需求做了结构优化，能适配直柄铣刀、钻头、丝锥等多种切削刀具的装夹使用。从实际加工场景的使用痛点出发，常规筒夹在频繁换刀、高速旋转工况下容易出现夹紧力不足、刀具跳动超差、筒夹开裂失效的问题，设计阶段首先对开槽结构做了应力分散处理，沿筒夹锥面均匀分布的轴向开槽采用不等分错位排布，避免开槽根部应力集中导致的疲劳断裂，同时保证夹紧过程中各瓣夹爪的变形量均匀，让夹持面与刀具柄部实现全周贴合，减少高速旋转时的动平衡偏差。筒夹的外锥面采用标准ER锥度配合设计，与主轴螺母、

　　夹头座的锥面配合时，能通过螺母的轴向进给推动筒夹沿锥面轴向移动，利用锥面的径向分力迫使各夹爪向内收缩，实现对刀具柄部的抱紧，锥面的表面粗糙度控制在Ra0.8以内，保证配合面的接触面积不低于85%，避免锥面贴合不良导致的夹紧力损失。内孔夹持面设计有细密的防滑纹理，在不损伤刀具柄部表面的前提下提升静摩擦系数，即使在大进给切削、断续切削的冲击载荷下，也能避免刀具出现打滑、窜动的问题，保证加工过程中的切削稳定性。从安装边界尺寸来看，该筒夹的整体外形适配标准ER螺母的安装空间，外径与长度尺寸符合通用ER夹头的互换要求，不需要对现有主轴夹座做任何改造就能直接替换使用，安装时只需将筒夹放入螺母的卡槽内卡紧，装入刀具后拧紧螺母即可完成装夹，

　　换刀操作便捷，能有效减少生产辅助时间。夹爪的壁厚经过反复校核，在保证足够夹紧刚度的前提下预留了合理的弹性变形量，既不会因为壁厚过大导致夹紧行程不足、适配柄径范围过窄，也不会因为壁厚过薄导致夹紧刚度不足、夹持力不够，在额定夹紧力范围内，筒夹的径向跳动能控制在0.01mm以内，满足高精度加工的同轴度要求。在实际应用场景中，这类筒夹不仅可以用于金属切削机床的刀具装夹，也能适配打磨设备、攻丝设备的工具夹持，甚至在部分自动化装配设备中，也可以用这类筒夹来夹持圆柱形工件，实现工件的定位与夹紧，适用场景覆盖了机加工、木工加工、轻量自动化装配等多个领域。设计过程中对筒夹的材料选型做了匹配，采用弹簧钢材质经淬火回火处理，

　　保证夹爪部分具备足够的弹性与疲劳强度，锥面与内孔经过精磨加工，尺寸精度控制在微米级，确保长期反复使用后尺寸精度保持性良好，不会因为频繁的弹性变形出现精度衰减。开槽的长度经过优化，开槽末端距离筒夹尾部预留了足够的实体段，避免夹紧过程中尾部出现过大变形影响与夹座的配合精度，同时各开槽的宽度均匀一致，保证每瓣夹爪的刚度一致，夹紧时各点的夹紧力均匀分布，不会出现局部压力过大夹伤刀具柄部、局部压力不足打滑的问题。对于加工过程中常见的刀具柄部尺寸公差，该筒夹的弹性变形范围能覆盖柄径的上下偏差，不需要严格选配刀具就能实现可靠夹紧，降低了刀具的选配成本，也减少了因为柄径公差导致的装夹故障。在高速旋转工况下，均匀分布的夹爪结构能保证动平衡性能，不需要额外做动平衡校正就能满足8000转以上的高速加工要求，减少高速加工时的振动，提升加工表面质量，同时延长刀具与主轴轴承的使用寿命。
