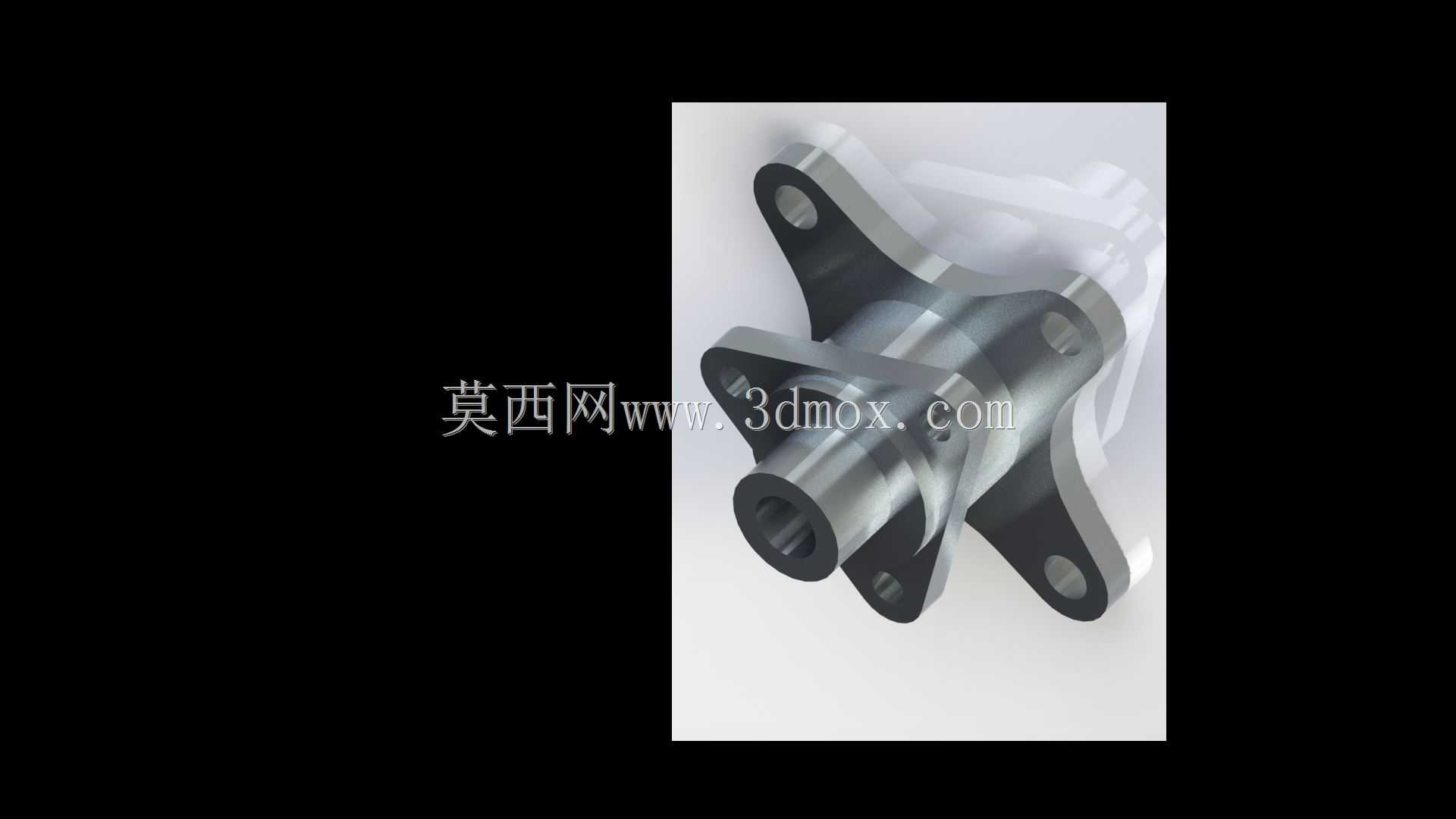

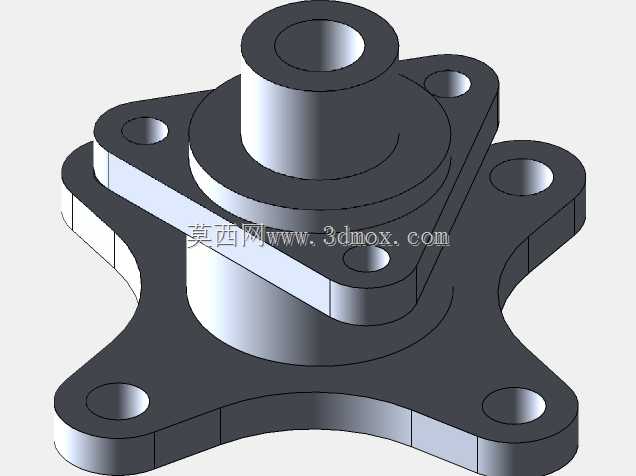

乘用车轮毂轴承单元结构设计方案

项目分类:汽车 发布时间:2022-01-21 ID:517710
  • 乘用车轮毂轴承单元结构设计方案
  • 乘用车轮毂轴承单元结构设计方案

  日常做底盘行走部件建模时,轮毂单元是绕不开的核心承载件,这次的结构方案针对多数家用轿车、轻型商用车的使用场景做了适配,没有照搬原厂的冗余设计,而是从实际装配、受力传导的角度做了细节优化。先从安装边界说起,这个轮毂单元的法兰安装面采用四孔均布设计,孔位的节圆直径适配市面上多数A级、A0级乘用车的转向节安装位,中心轴的内孔预留了半轴花键的配合公差,轴颈位置的台阶高度严格匹配双列角接触轴承的装配压装行程,避免现场装配时出现轴承压装不到位或者过压损坏保持架的问题。实际装车场景里,这个部件既要承担整车垂直方向的载荷,还要传递转向时的横向力矩、制动时的纵向冲击力,所以在建模时特意把法兰盘和轴身的过渡圆角做了R3的圆弧处理,没有采用直角过渡,

  避免应力集中导致的早期疲劳断裂——之前接触过售后故障件,不少轮毂断裂的问题都出在过渡位置的应力集中,尤其是过坑洼路面时的瞬时冲击载荷,很容易在直角位置萌生裂纹。结构功能上,这个轮毂单元集成了轴承安装位、制动盘定位台、车轮安装法兰三个核心功能段,不需要额外加装隔套或者定位环,制动盘定位台的外径公差控制在h6级别,和制动盘中心孔的配合间隙控制在0.02mm以内,避免制动时出现方向盘抖动的问题;车轮安装的螺栓孔采用沉孔设计,螺栓压装后端面和法兰面的平面度控制在0.05mm以内,保证车轮安装后贴合均匀,不会出现高速行驶时的车轮动平衡失准问题。设计思路上没有追求过度轻量化,而是在法兰盘的非受力区域做了减重槽设计,四个安装耳之间的区域铣出1.

  5mm深的凹槽,既可以降低部件整体重量,又不会削弱安装孔位周围的结构强度,毕竟安装孔周围是螺栓预紧力的主要承载区域,这部分的壁厚保留了8mm的安全厚度,完全能满足M12安装螺栓8.8级预紧力下的强度要求。轴身内部的通孔设计一方面是为了穿过半轴传递动力,另一方面也可以减少转动惯量,对于前驱车型来说,降低轮毂端的转动惯量能一定程度上提升起步响应性,同时也减少了非簧载质量,对底盘滤震表现有正向帮助。实际选型适配时,这个结构可以适配15-17寸的常规乘用车轮毂,制动盘的最大适配直径到300mm,完全满足家用车的制动性能需求,轴承位的直径设计匹配市面上通用的双列角接触轮毂轴承型号,不需要开模定制非标轴承,后期维修替换的配件通用性很强。

  建模过程中对所有配合面都做了公差标注的预留,装配时的干涉检查覆盖了转向极限角度下的周边间隙,保证转向打满时不会和周边的制动卡钳、转向拉杆发生运动干涉,同时法兰盘背面的防尘盖安装槽也做了适配,避免行车过程中泥水、沙尘进入轴承内部,延长轴承的使用寿命。
