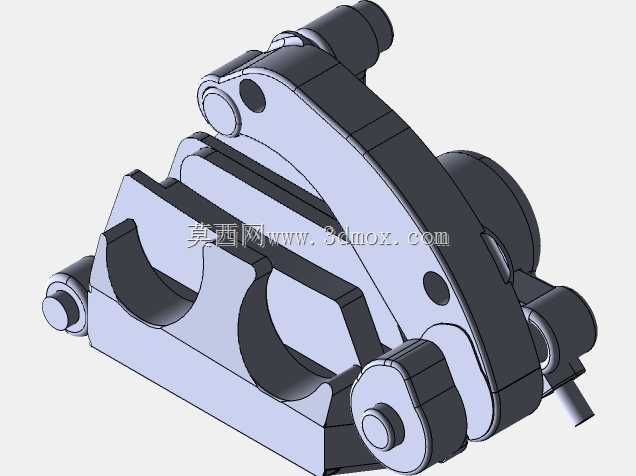

脉冲星220自行车前制动卡钳结构设计

　　这款前制动卡钳主要适配脉冲星220车型的前轮制动系统，属于自行车碟刹系统的核心执行部件，日常骑行场景中，骑行者捏下刹把时，刹把通过液压油管传递压力，推动卡钳内部的活塞动作，带动两侧来令片夹紧随前轮同步转动的刹车碟片，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车的功能，在山地越野、城市通勤、长途骑行等不同使用场景下，卡钳的结构强度、制动响应速度、夹持稳定性都直接决定骑行安全。

　　从结构设计思路来看，这款卡钳采用对置双活塞布局，两侧活塞对称布置，制动时两侧来令片同步向碟片移动，相比单活塞浮动卡钳，对置活塞的结构能让来令片对碟片的压力分布更均匀，避免碟片单侧受力产生偏磨，同时减少制动时的卡钳浮动位移，提升制动手感的线性程度。卡钳主体采用分体式拼接结构，主体承力部分通过两个定位销完成上下壳体的同轴定位，再通过紧固螺栓实现刚性连接，这种结构既方便内部活塞、密封圈、油道的加工与装配，也能在后期维护时快速拆解更换来令片、密封件，降低维保难度。卡钳两侧的安装支耳预留了标准安装孔位，孔位间距符合常规自行车前叉碟刹安装座的通用尺寸规范，安装时无需额外加工转接座，可直接适配对应规格的前叉结构，安装边界上，卡钳内侧预留了足够的碟片容纳空间，可兼容1.8-2.3mm厚度的标准碟片，同时卡钳外侧的油管接头采用内螺纹直装结构，油管走线方向可根据前叉走线布局调整，避免与辐条、前叉肩盖产生运动干涉。

　　外形尺寸设计上，卡钳整体轮廓做了圆弧过渡处理，没有突出的尖锐棱角，既避免骑行过程中剐蹭骑行者裤腿，也能减少越野场景下碎石、树枝对卡钳的撞击损伤。卡钳的活塞采用等直径设计，活塞端面与来令片背板的接触面积经过匹配计算，既能保证足够的推力传递效率，也能避免压强过大导致来令片局部过度磨损。卡钳本体上设置的两个圆形减重孔，在不降低主体结构强度的前提下，有效减少了卡钳自身重量，符合自行车部件轻量化的设计趋势，同时减重孔也能作为维护时的观察孔，方便查看来令片的磨损余量，无需拆解卡钳就能判断来令片是否需要更换。

　　实际使用过程中，这款卡钳的密封结构采用双层密封圈设计，内层密封圈负责油腔的液压密封，避免制动液渗漏保证液压传动效率，外层密封圈负责阻挡外界泥水、灰尘进入活塞腔，防止活塞表面被泥沙刮花导致密封失效，适配复杂户外骑行的使用环境。卡钳的来令片间隙经过预设，正常安装状态下来令片与碟片之间保留0.1-0.2mm的单侧间隙，既不会因为间隙过大导致刹把握距过长、制动响应滞后，也不会因为间隙过小导致蹭碟、增加骑行阻力。卡钳两侧的活塞回位依靠密封圈的弹性变形实现，制动时密封圈在活塞推力作用下产生微量弹性形变，松开刹把后油压释放，密封圈的回弹力带动活塞自动回位，让来令片与碟片快速脱离接触，避免拖刹损耗动力。

　　从安装适配的角度，这款卡钳的安装支耳厚度经过严格控制，安装时配合标准厚度的安装垫片，可快速调整卡钳的居中位置，保证两侧来令片与碟片的间隙均匀，避免制动时出现偏磨、异响等问题。卡钳的整体重心靠近安装座位置，安装后不会增加前叉末端的额外转动惯量，对前轮的转向灵活性影响极小。卡钳本体的材质设计上，承力部分采用高强度铝合金材质的设计逻辑，兼顾结构强度与轻量化需求，活塞部位采用不锈钢材质设计，避免长期接触制动液产生腐蚀，同时保证活塞表面的粗糙度要求，减少活塞运动时的摩擦阻力，提升制动动作的顺滑度。
