雷诺9车型发动机冷却水泵传动皮带轮

　　这款皮带轮是雷诺9车型发动机冷却系统的核心传动部件，主要承担曲轴与水泵轴之间的动力传递功能，将曲轴输出的转矩通过皮带摩擦传递至水泵叶轮轴，驱动冷却液在发动机水套、散热器、节温器回路中持续循环，带走燃烧室做功产生的多余热量，保证发动机始终处于85-95摄氏度的最佳工作温度区间，避免缸体、缸盖因过热出现变形、拉缸等不可逆故障。从实际装车场景来看，该部件安装于发动机前端轮系外侧，与曲轴皮带轮、发电机皮带轮处于同一传动平面，安装时需严格保证轮槽中心面与对应配合轮的中心面共面，平面度偏差需控制在0.5mm以内，否则会加剧皮带偏磨，大幅缩短三角带的使用寿命，甚至出现运行中皮带脱出的故障。

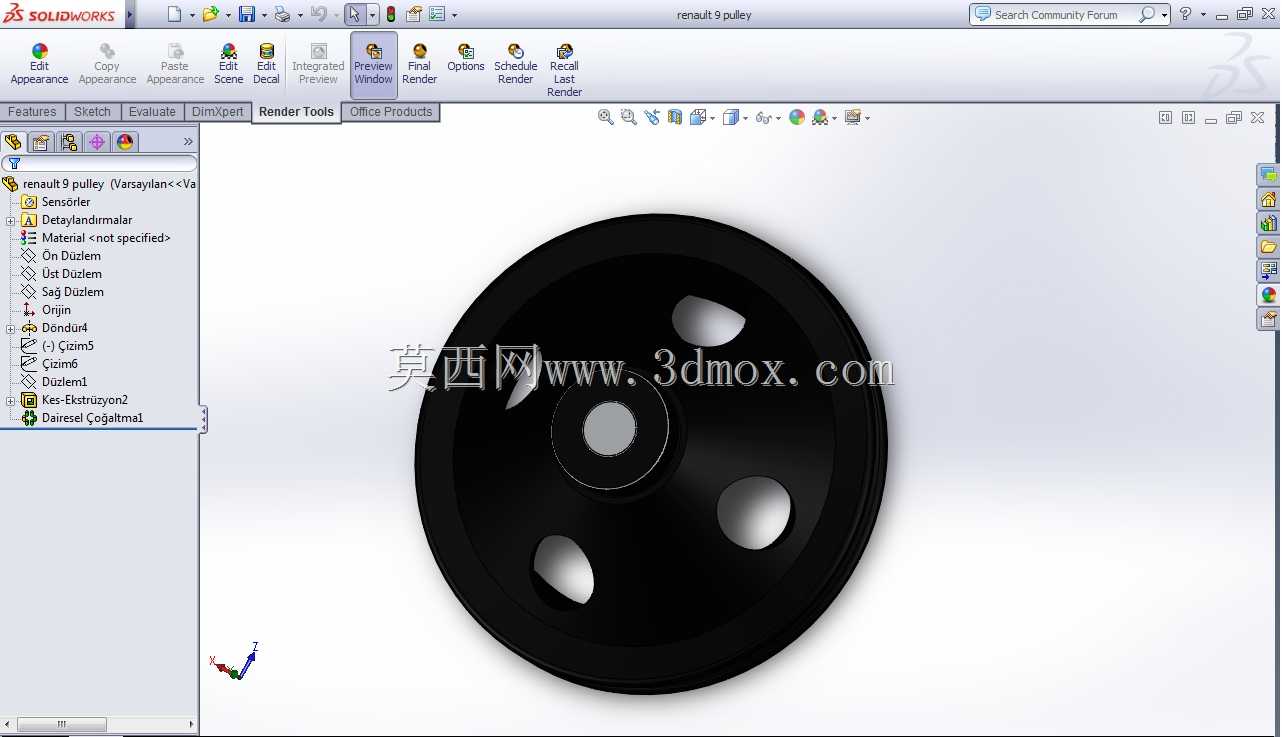

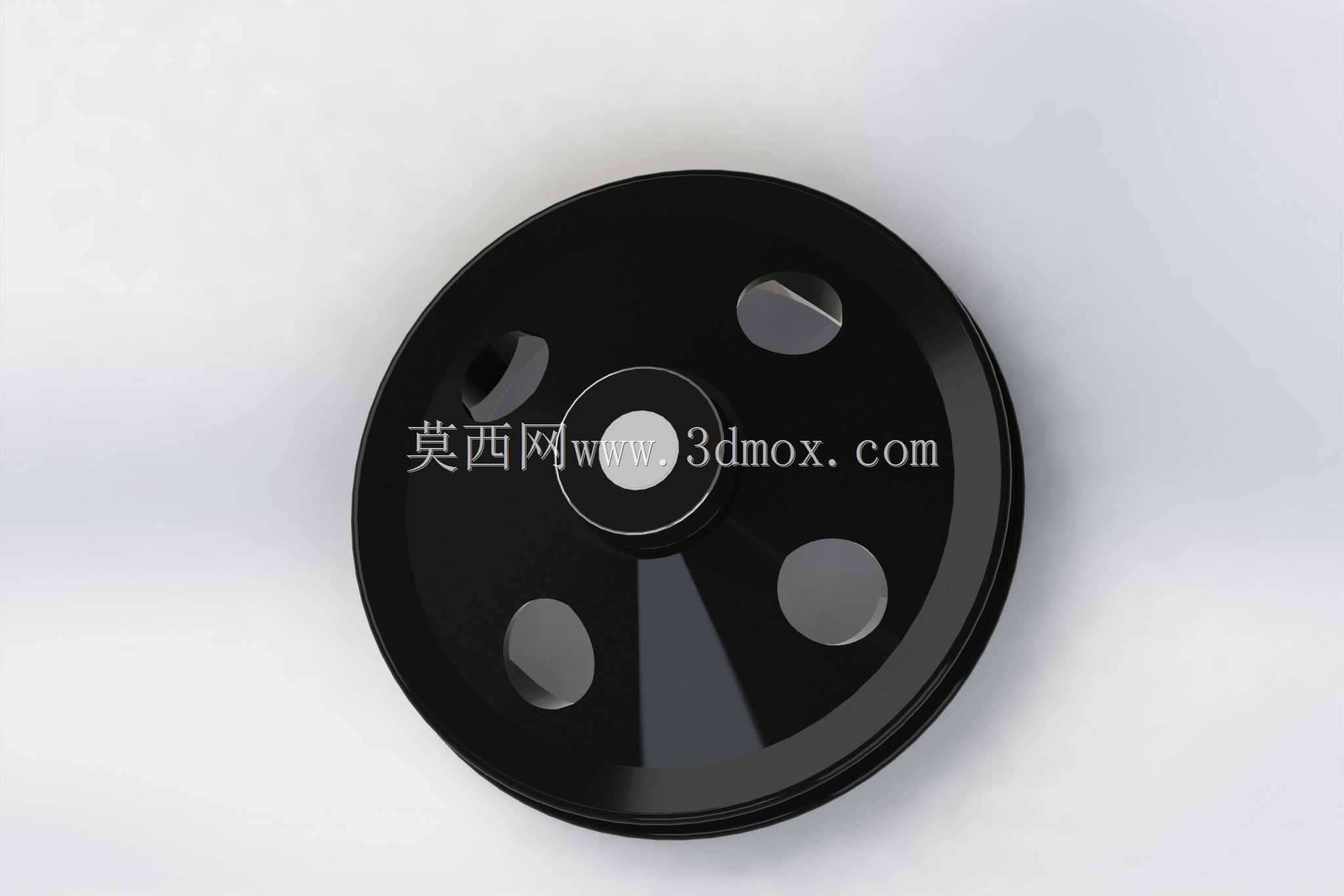

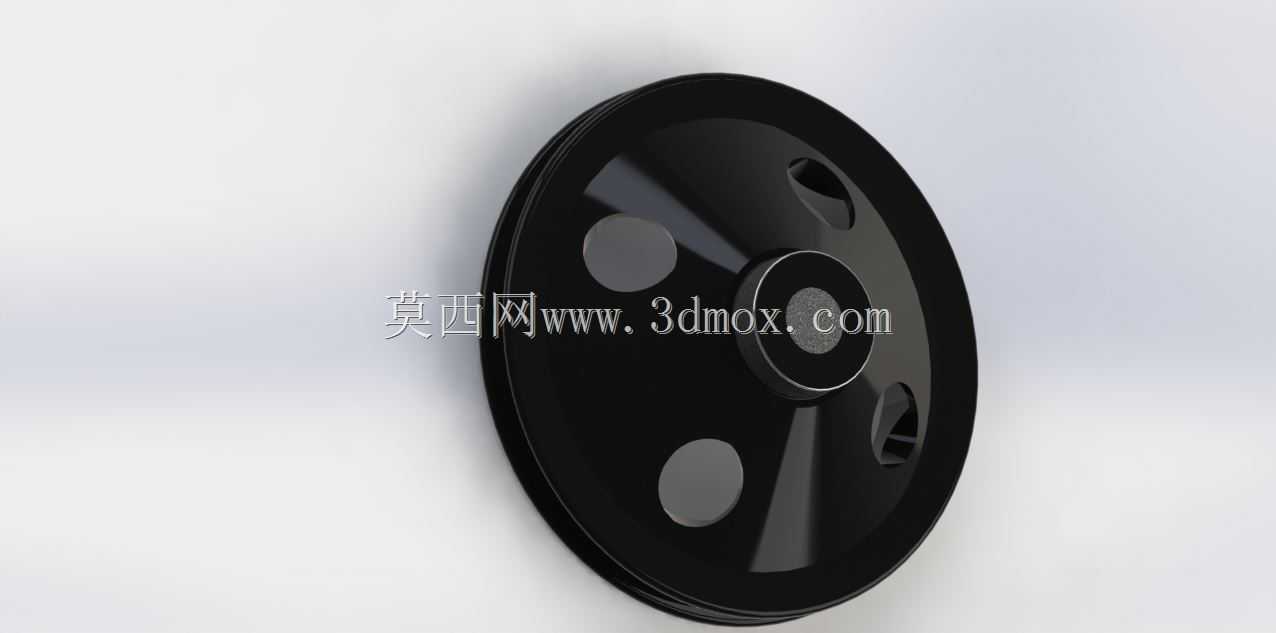

　　设计层面，该皮带轮采用单槽三角带传动结构，轮槽的楔角严格匹配对应型号三角带的截面角度，保证皮带与轮槽侧面的有效接触面积，传动效率可维持在95%以上；轮体采用盘式辐板结构，辐板上开设三个均匀分布的圆形减重孔，在保证轮体整体结构强度、满足传动转矩要求的前提下，尽可能降低轮体自身重量，减少曲轴前端的转动惯量，降低发动机启动瞬间的冲击载荷，同时减重孔也可作为轮系安装时的工艺孔，方便维修时使用工具固定轮体、拧动紧固螺栓。轮体中心设置阶梯式安装孔，大直径段用于与水泵轴的轴头定位配合，小直径段用于穿装紧固螺栓，安装孔与轴的配合采用过渡配合公差，既保证装配时的同轴度要求，也避免长期运行后轮体与轴出现相对滑移，导致传动失效。

　　从尺寸边界来看，该皮带轮的外径根据传动比要求设计，匹配雷诺9发动机水泵的额定转速需求，保证发动机在怠速工况下，水泵转速仍能满足冷却液最低循环流量要求，避免怠速时出现冷却不足的问题；轮体的轴向厚度控制在合理范围内，不会与周边的正时罩盖、发电机支架等部件发生运动干涉，安装后轮体前端面与周边固定件的最小间隙保留有8mm以上的安全距离，可抵消发动机运行时的悬置振动位移，避免出现剐蹭异响。轮体的表面采用发黑防锈处理，可抵御发动机舱内的水汽、油污侵蚀，长期使用不会出现大面积锈蚀，保证轮槽的表面粗糙度始终维持在合理区间，避免皮带打滑。

　　在实际维修替换场景中，该皮带轮的尺寸完全参照原车备件测绘而来，所有安装尺寸、轮槽参数、端面跳动公差均与原厂件保持一致，替换时无需对周边支架、皮带长度进行额外调整，直接装配即可满足使用要求。轮体的材质选用灰铸铁材质，具备良好的耐磨性与减振性能，可吸收皮带传动过程中产生的小幅振动，降低轮系运行的噪声，同时铸铁材质的成本可控，适合售后维修市场的批量替换需求。设计过程中重点校核了轮体的静平衡性能，三个减重孔的位置与大小经过配重计算，轮体的剩余不平衡量控制在允许范围内，高速旋转时不会出现明显的径向跳动，避免带动水泵轴出现异常振动，延长水泵轴承的使用寿命。
