积木人仔多组件装配结构三维设计

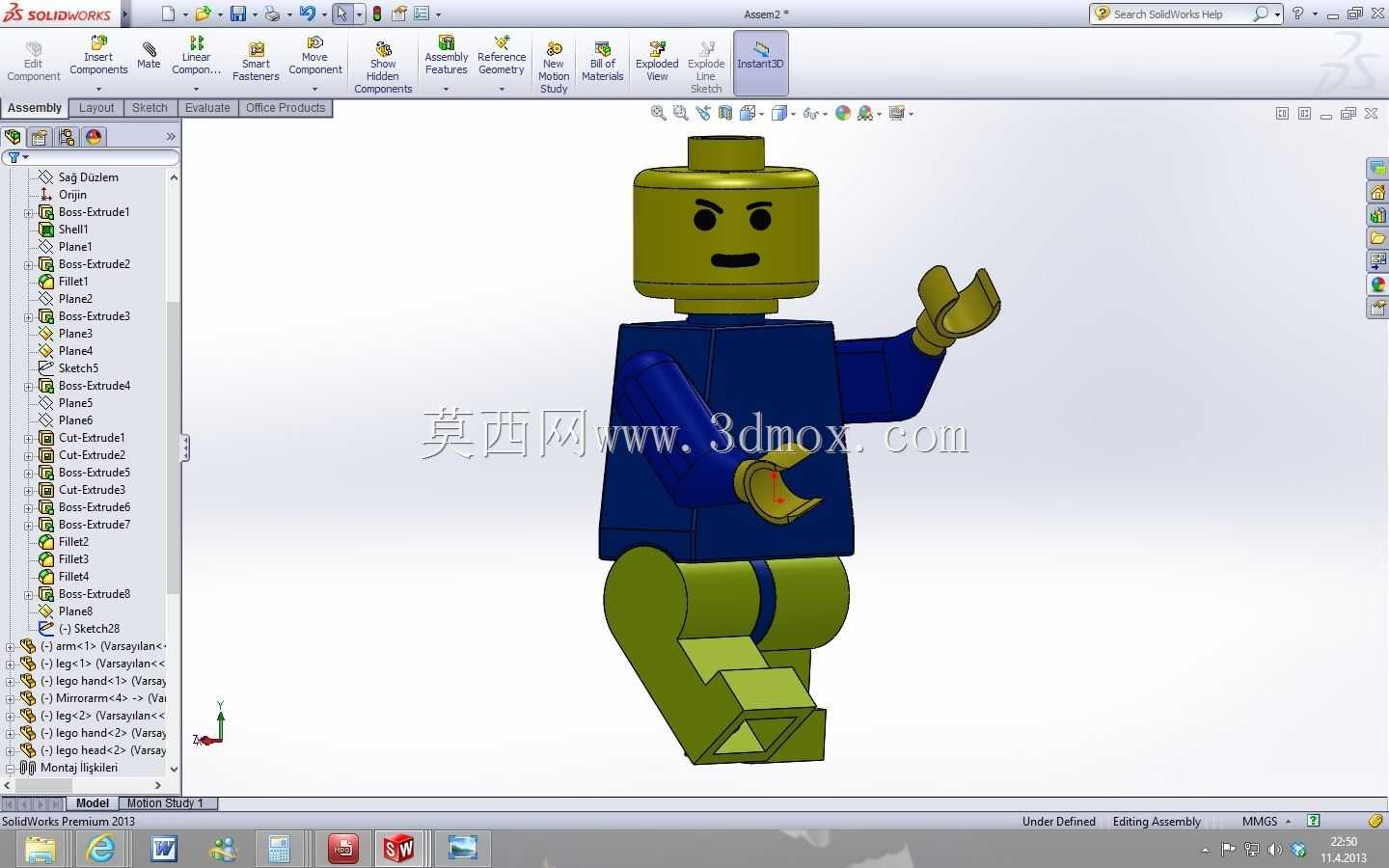

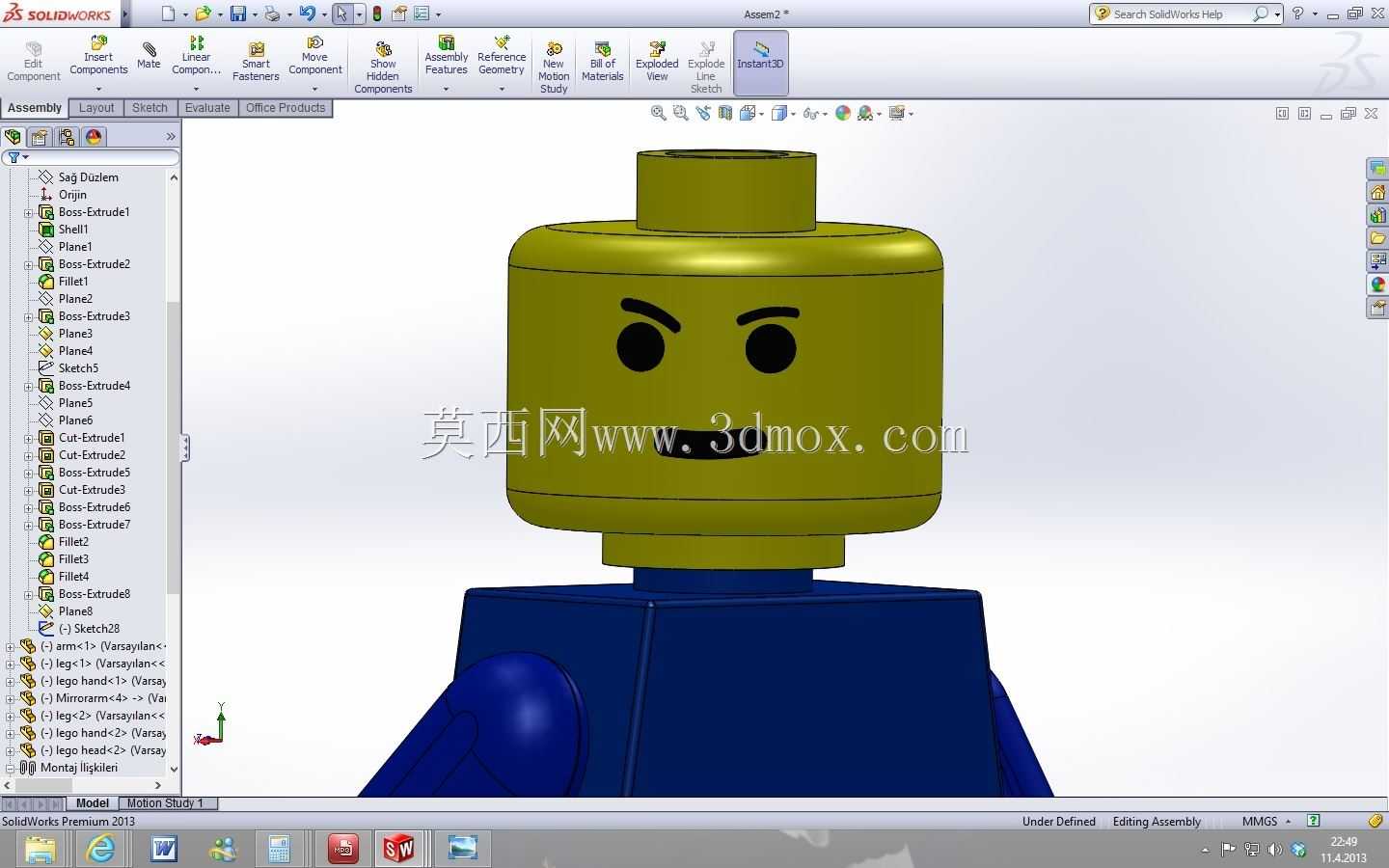

　　这套积木人仔组件的结构设计，核心围绕模块化拼接的通用需求展开，所有零件的配合边界都严格遵循积木类拼接结构的通用公差带要求，在实际的玩具结构验证、装配逻辑教学场景中都能直接作为参考样件使用。从拆分的零件来看，头部组件做了顶部凸柱的标准拼接接口，柱体的外径尺寸控制在通用积木拼接的适配范围内，柱根位置做了0.2mm的圆角过渡，避免反复插拔过程中出现应力集中导致的柱体断裂，头部内腔做了均匀的壁厚设计，壁厚控制在1.5mm，既保证了注塑成型时的材料流动性，也避免了壁厚不均导致的缩痕问题，面部的表情特征做了0.3mm的浅浮雕处理，不会因为特征过深导致脱模困难，也不会因为特征过浅在成型后辨识度不足。躯干部分作为核心承载件，

　　顶部做了与头部配合的凹孔结构，凹孔的深度与头部凸柱的插入深度匹配，预留了0.1mm的装配间隙，保证插拔时的阻尼感适中，既不会出现松脱掉落的问题，也不会因为过紧导致拼接费力。躯干两侧的手臂连接位做了带定位卡点的转轴结构，转轴的直径与手臂端部的配合孔尺寸匹配，卡点位置的凸起高度控制在0.15mm，装配后手臂可以实现绕转轴的多角度转动，同时卡点能提供档位感，让手臂可以停在不同的姿态角度，不会因为自重出现垂落的问题。躯干下部的腿部连接位采用了十字轴配合结构，十字轴的截面尺寸与腿部上端的十字槽完全适配，轴端做了导入倒角，方便装配时的快速对位，十字轴的长度设计保证腿部装配后有足够的连接强度，同时不会出现转动卡滞的问题。

　　拆分出的手臂零件做了贴合人仔比例的外形弧度，端部的连接孔与躯干转轴配合的位置做了局部加厚，避免反复转动过程中孔位出现开裂，手臂的外形曲面做了连续的G1曲率过渡，没有尖锐的棱角，符合玩具类产品的安全设计要求。腿部零件分为左右对称的两个组件，上端的十字槽与躯干十字轴配合，下端的足部做了平整的支撑面，支撑面的面积足够保证人仔站立时的稳定性，不会因为重心偏移出现倾倒，腿部的外形做了符合人仔比例的折线造型，既还原了积木人仔的经典视觉特征，也在结构上做了合理的筋位补强，避免零件在受侧向力时出现断裂。其余的几个小型附属零件，分别对应不同的配件拼接接口，每个零件的连接端都做了统一规格的拼接结构，可以和人仔的手部、躯干侧方的预留接口适配，

　　零件的边角都做了R0.3以上的圆角处理，没有锋利的飞边结构。整个装配体的设计过程中，先从整体的外形比例入手，确定人仔整体的高度、各部分的比例尺寸，再拆分各个独立零件的分界位置，每个零件的分型面都选择在外观面的转折位置，避免分型线出现在外观的核心视觉区域，同时每个零件的脱模方向都做了统一的规划，尽量减少抽芯结构的使用，降低后续注塑生产的模具复杂度。在零件配合的验证环节，针对每个拼接位置都做了干涉检查，确保装配过程中不会出现零件之间的硬干涉，同时对活动关节的运动范围做了模拟，验证手臂转动、腿部活动时不会和相邻零件出现碰撞，保证所有活动结构都能顺畅运行。所有零件的壁厚都做了均匀化处理，相邻位置的壁厚差控制在30%以内，避免注塑成型时出现翘曲、缺料等问题，零件的加强筋位置都设置在非外观面，筋位的厚度不超过主壁厚的0.6倍，避免筋位对应位置出现缩痕影响外观质量。这套结构除了作为积木玩具的设计参考外，也可以作为模块化装配设计的教学案例，帮助初学者理解零件拆分、公差配合、活动结构设计的基本逻辑，在实际的快速原型制作场景中，也可以直接基于这套模型调整尺寸比例，制作不同比例的人仔手办组件，所有的配合结构都具备通用性，调整尺寸时只需要按照比例缩放所有配合特征的尺寸，就能保证拼接的适配性。
