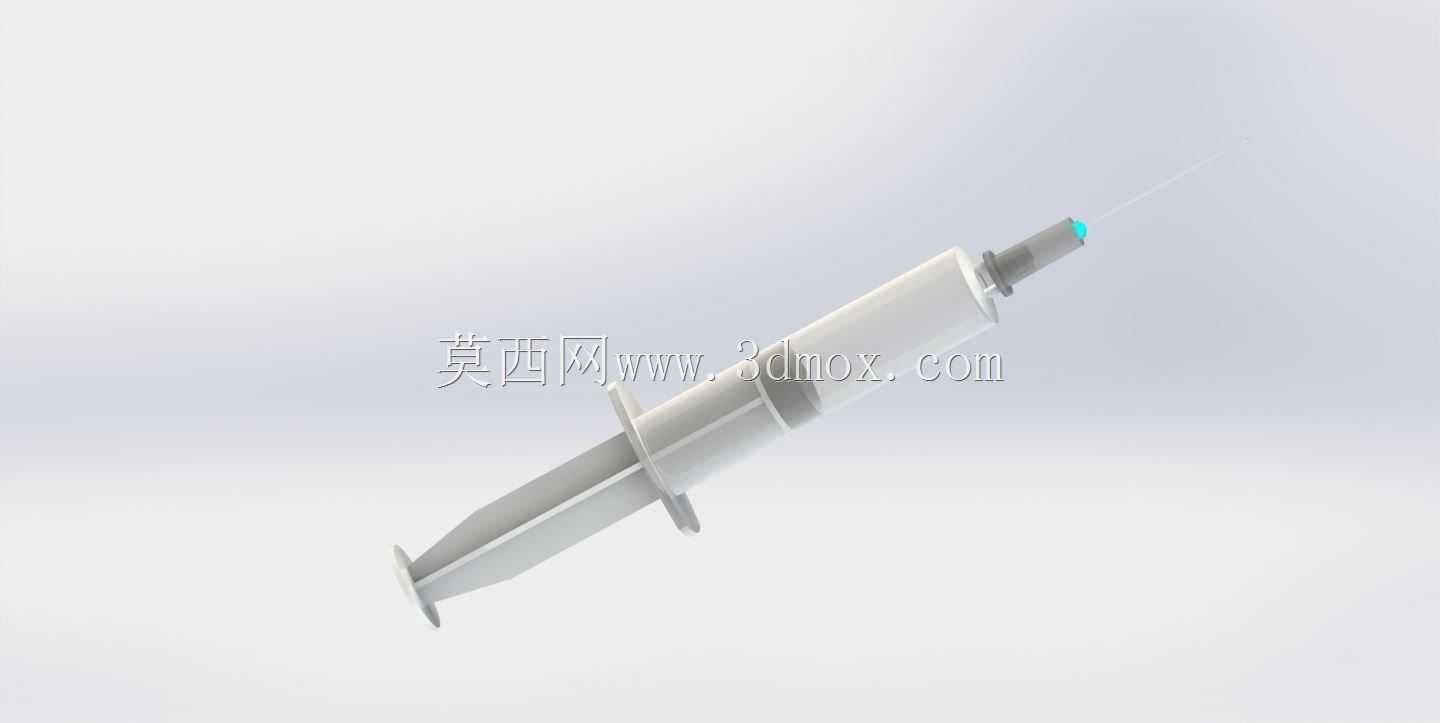

高精度医用注射器结构设计三维数模

　　在临床诊疗、医美操作、实验室液体移取等场景中，注射器是应用频次极高的基础器械，其结构精度直接影响给药剂量准确性、操作流畅度与使用安全性，本次完成的注射器三维结构设计，完全围绕实际使用场景的功能需求展开，未做冗余的外观修饰，所有结构尺寸均参考实物测绘数据推导而来。

　　设计初期先梳理不同场景下的使用痛点：常规临床肌注、静脉推注场景需要推杆滑动阻尼均匀，避免推注过程中出现卡顿、跳档导致给药速度失控；实验室微量移取场景对芯杆与外套的同轴度要求极高，配合间隙过大易出现液体挂壁、残液量超差，间隙过小则会导致滑动阻力过大，单手操作难以精准控制推注量；医美精细注射场景除了精度要求，还对针头与针座的连接强度有明确要求，避免推注过程中针头脱落造成操作事故。

　　整体结构采用模块化拆分思路，分为外套、芯杆、活塞、针座、针头保护套五个独立可拆分部件，各部件的配合边界均做了公差适配设计。外套部分采用透明薄壁筒体结构，筒体壁厚控制在均匀一致的区间，既保证足够的结构刚性，避免握持、推注过程中筒体变形导致活塞卡滞，又能清晰观察筒内液体液位，筒体外侧的容量刻度凸棱采用等距排布，刻度起始位置与活塞零位完全对齐，避免读数视差带来的剂量误差；筒体尾部的指压翻边做了圆弧过渡处理，翻边宽度适配成人手指按压的接触面积，长时间操作不会产生明显的压痕，翻边与筒体的连接位置做了加强筋过渡，避免大力推注时翻边断裂。

　　芯杆部分采用十字交叉筋条结构，在保证整体抗弯强度的前提下尽可能降低零件重量，筋条的排布方向与外套内壁的导向方向完全匹配，芯杆前端的活塞安装座做了倒扣结构，保证橡胶活塞安装后不会在抽拉、推注过程中脱落；芯杆尾部的拇指按压面做了微凹的弧面设计，贴合拇指指腹的曲面形态，推注时不会出现打滑偏移。活塞采用医用橡胶类材质的等效结构设计，活塞的外圆柱面做了两道环形密封槽，装配后与外套内壁形成两道密封线，既保证足够的密封性，避免推注时液体从芯杆与外套的间隙渗漏，又能将滑动阻尼控制在合理区间，单手即可平稳控制推注速度。

　　针座部分采用锥面配合结构，与外套前端的锥头做了标准锥度适配，装配后靠锥面的过盈配合实现密封与固定，无需额外粘接即可承受常规推注压力下的液体渗漏；针座中心的通孔与针头的安装孔做了同轴度约束，保证针头安装后与筒体轴线重合，避免穿刺时出现偏斜。针头保护套采用薄壁卡扣结构，套体内部的卡扣与针座的环形卡槽配合，运输、存储过程中保护套不会意外脱落，同时拔取时不需要过大的力，单手即可完成操作。

　　建模过程中采用游标卡尺测绘实物的实际尺寸作为建模基准，所有配合面的尺寸均预留了合理的装配间隙，芯杆的滑动行程做了限位设计，推注到零位时芯杆的限位台阶与外套前端的内端面贴合，避免芯杆被意外推出外套；抽拉到最大容量位置时，芯杆尾部的限位凸台与外套尾部的内挡边贴合，避免抽液过程中芯杆被整体拉出。各部件的安装边界均做了圆角过渡，没有尖锐的棱角，避免装配、使用过程中划伤操作人员；所有壁厚均做了均匀性检查，避免后续开模生产时出现缩痕、填充不足等工艺缺陷。

　　针对不同使用场景的适配性，结构上预留了拓展空间：针座的锥度采用通用标准尺寸，可适配不同规格、不同长度的注射针头，满足肌注、静脉穿刺、皮内注射等不同操作的需求；外套的容量刻度可根据需求调整排布间距，衍生出不同容量规格的产品族，无需改动整体配合结构。芯杆的筋条厚度可根据使用场景调整，比如需要更大推注压力的场景可适当增加筋条厚度，提升抗弯能力，一次性使用场景可适当减小筋条厚度，降低材料消耗。

　　整个模型的装配关系完全还原实际产品的装配顺序，可直接用于结构验证、装配工艺模拟，也可作为相关医用器械设计的参考基准，所有运动部件均设置了合理的运动约束，可模拟实际抽拉、推注的全过程动作，验证各部件在运动过程中是否存在干涉，滑动行程是否符合设计预期。
