机用螺杆式夹紧台钳结构设计

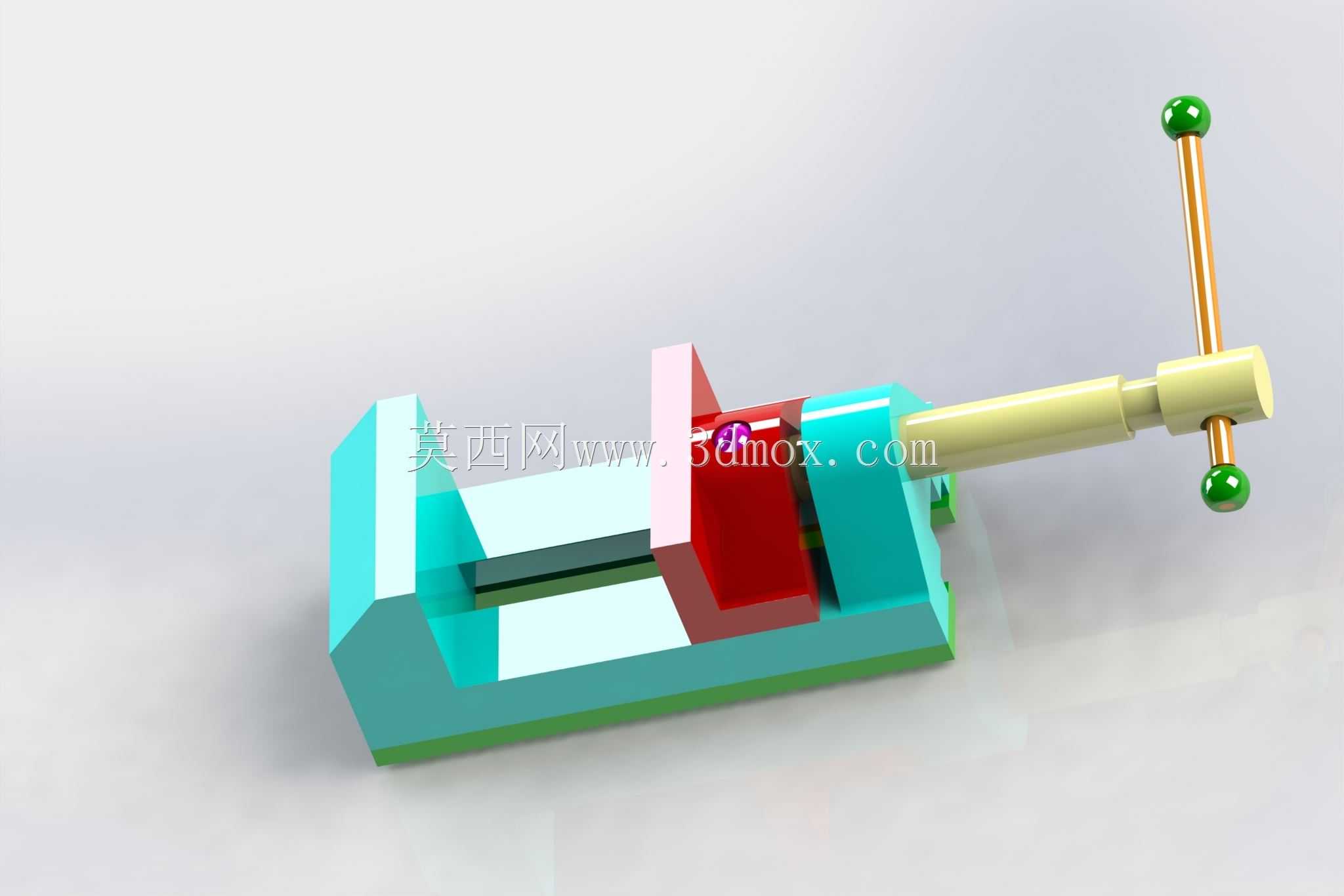

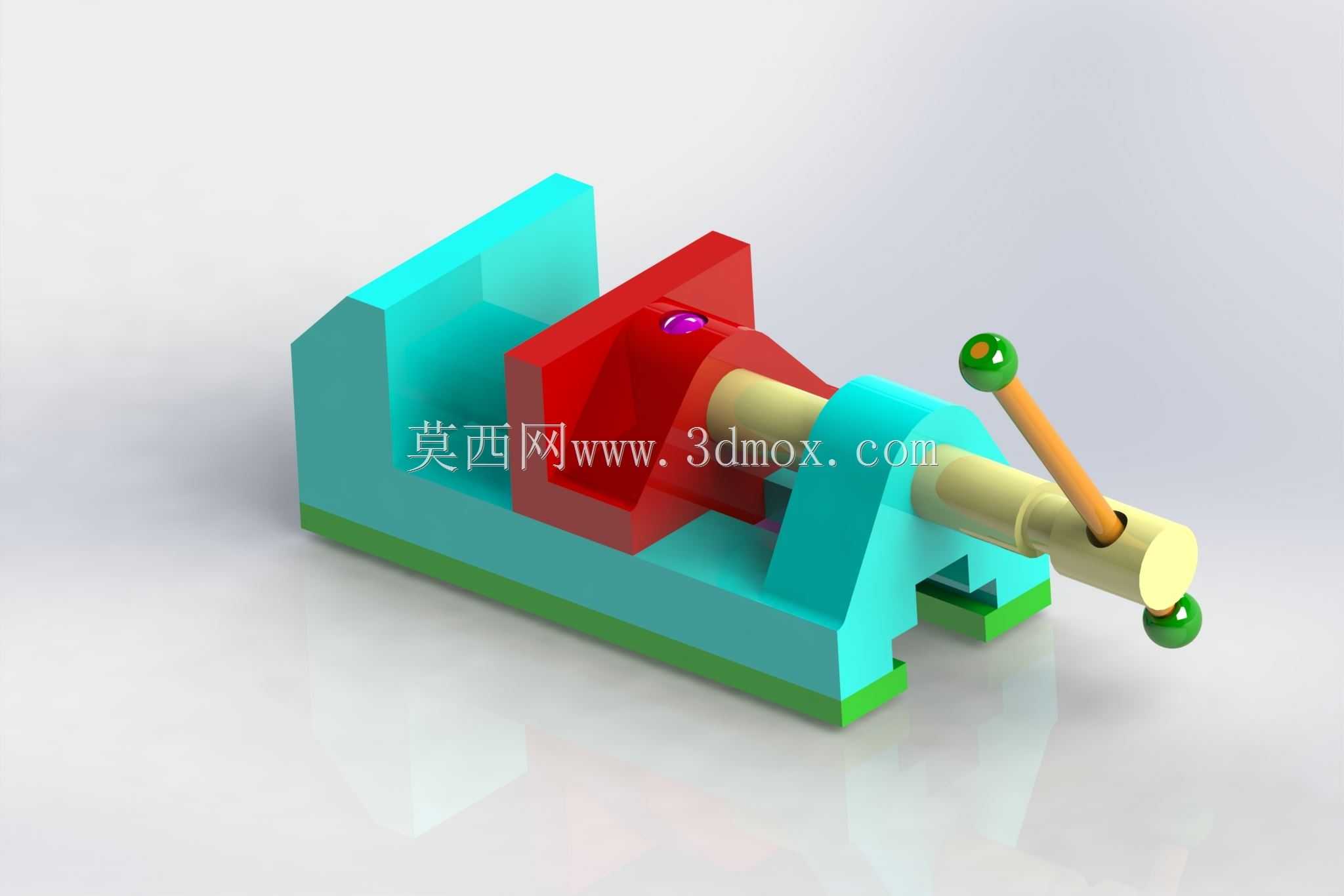

　　在常规机械加工、钳工装配、小型工件修配的作业场景中，台钳是工位上不可或缺的基础夹持工装，不管是台式钻床的进给定位、铣床的小型工件装夹，还是装配环节的零件固定、锉修打磨作业，都需要依靠台钳提供稳定的夹持力，避免工件在受力过程中出现位移、翘曲，保障加工精度与操作安全。这款螺杆驱动的台钳结构，整体采用固定钳身搭配活动钳身的经典布局，固定钳身通过底部的安装凸缘可以直接固定在工作台面的T型槽上，安装孔位的间距适配多数常规钳工台、机用工作台的预留安装尺寸，不会出现安装干涉问题，整体安装边界控制合理，不会占用过多工位操作空间，适合小型加工工位、实训教学工位的布置需求。从功能实现逻辑来看，这款台钳依靠梯形螺杆的传动实现活动钳身的进给，

　　梯形螺纹的传动特性具备良好的自锁性能，当夹持力达到作业需求后，不需要额外的锁止结构就能保持夹持状态，不会因为加工过程中的振动导致钳口松脱，操作时只需要扳动端部的手柄就能带动螺杆旋转，驱动活动钳身沿钳身的导向导轨做直线往复运动，实现钳口的开合动作，导向结构采用一体式的导轨面设计，活动钳身与固定钳身的配合面经过贴合度优化，进给过程中不会出现偏摆，保证活动钳身与固定钳身的钳口平面始终保持平行，避免工件被夹歪，影响加工基准的准确性。钳口部分预留了可更换的钳口板安装位，日常使用中可以根据加工工件的材质更换不同表面形态的钳口板，比如加工软质金属工件时可以更换铜质钳口避免夹伤工件表面，加工粗糙毛坯件时可以更换带齿纹的淬硬钳口板提升夹持摩擦力，

　　适配不同材质、不同加工工序的夹持需求。设计过程中充分考虑了手动操作的受力合理性，手柄的长度经过力矩匹配，操作人员施加正常的手部握力就能获得足够的夹持扭矩，不需要借助加力杆就能满足常规小型工件的夹持力需求，同时避免夹持力过大导致薄壁工件被夹变形。钳身的主体结构采用箱型加强设计，在保证整体刚性的前提下控制了整体重量，移动、安装都比较便捷，底座部分的支撑面做了平面度处理，安装后钳身整体保持水平，钳口的高度位置适配常规操作人员的作业高度，长时间操作不会产生额外的疲劳感。在实际使用场景中，这款台钳除了常规的机加工装夹用途，还可以配合不同的辅助钳口完成圆棒料、异形小零件的夹持作业，比如在做小型零件的钻孔、攻丝、倒角工序时，

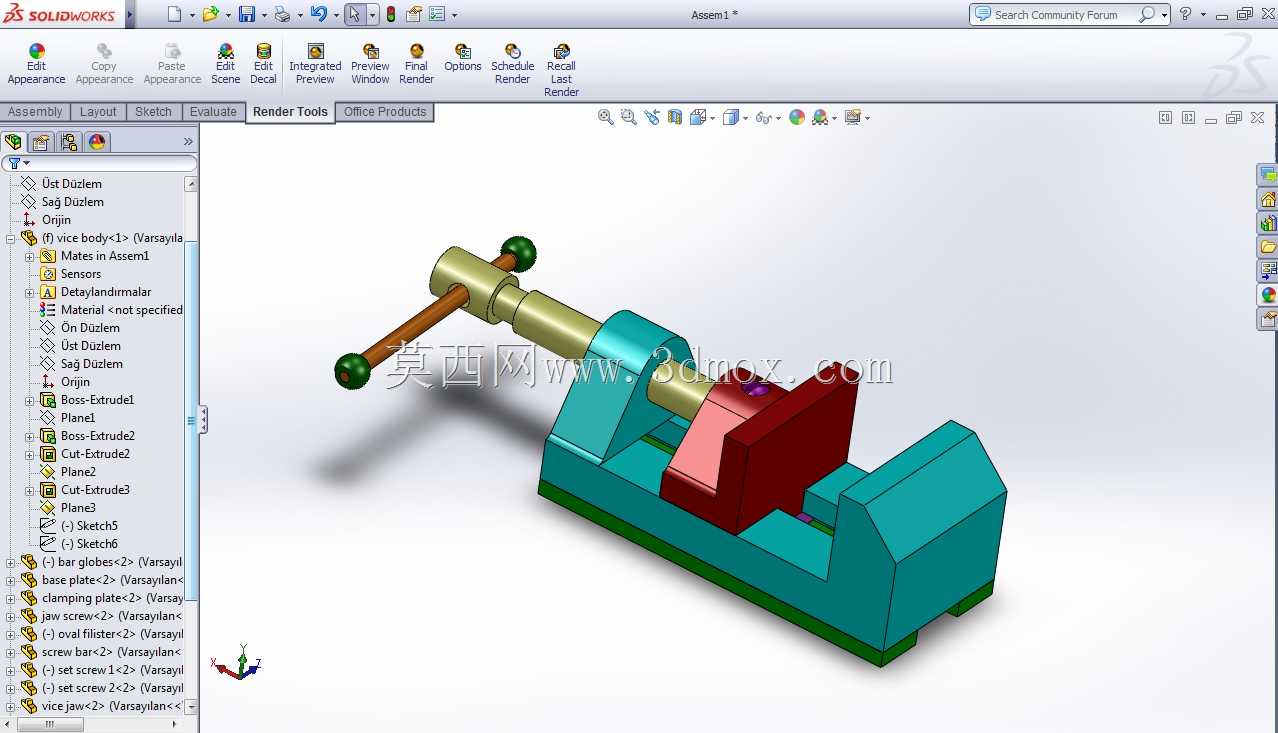

　　稳定的夹持状态能有效提升加工的安全性，避免手持工件操作带来的安全风险；在装配维修场景中，也可以用来固定小型零部件，完成轴承压装、销钉拆卸、零件修配等操作，适配的作业场景覆盖了金工实训、小型机加工车间、设备维修工位、五金加工个体户等多个场景。结构设计上没有多余的复杂构件，所有传动部件都暴露在可视范围内，日常的清洁、润滑维护都非常便捷，螺杆部分预留了润滑脂加注的空间，定期在螺纹面涂抹润滑脂就能保证传动的顺畅性，降低螺纹的磨损速度，延长整体的使用寿命；导向面的间隙可以通过侧边的调整镶条进行微调，长期使用出现导向磨损后，不需要更换整体构件，只需要调整镶条的压紧量就能恢复导向精度，降低了后期的维护成本。整体的外形尺寸控制紧凑，钳口的开合行程覆盖了常规小型工件的夹持尺寸范围，能够满足绝大多数直径、尺寸在行程范围内的工件夹持需求，不会因为行程不足导致无法适配常用工件，也不会因为行程过大造成整体结构冗余、占用过多工位空间。从建模的结构细节来看，各个部件的装配关系都做了完整的配合约束，螺杆与活动钳身的连接采用了止推结构，承受夹持过程中的轴向反作用力，避免螺杆出现轴向窜动；手柄与螺杆端部的连接采用销钉固定，操作时不会出现手柄打滑脱落的问题；底部的安装脚做了加厚处理，紧固螺栓压紧后不会出现安装脚断裂的问题，整体结构的强度冗余能够满足常规手动夹持的受力需求，不会因为正常操作的夹持力导致结构变形。
