双工位齿轮调速传动机构装置

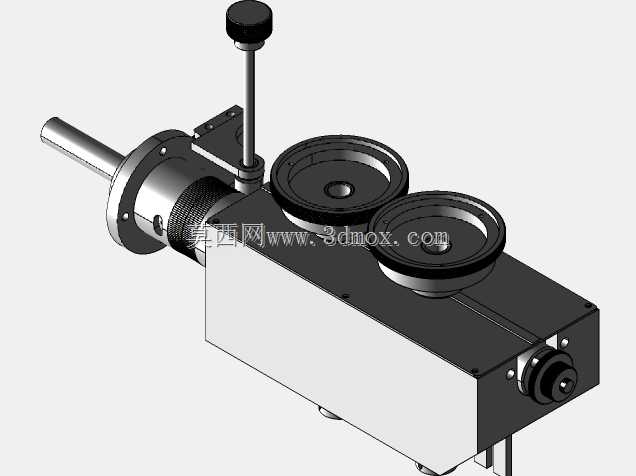

　　这套传动机构的设计初衷，是为小型轻工加工设备提供紧凑布局下的双工位转速输出方案，常见应用在小型研磨、抛光类台式加工设备上，可同时为两个加工工位提供差异化的转速输出，减少单电机驱动下的冗余传动链路设计。从结构布局来看，整套机构采用侧伸输入轴的安装形式，输入轴端带法兰安装盘，可直接固定在设备台架的立板上，输入轴伸出法兰端面的长度控制在适配标准联轴器对接的范围，不需要额外加装轴套转接即可与驱动电机输出端直连，安装时仅需要保证法兰端面与电机安装面的平行度误差在0.05mm以内，即可避免轴系运转时的偏磨问题。

　　箱体内部采用锥齿轮+直齿轮的两级传动路径，输入轴的动力首先通过锥齿轮副完成90度转向，将动力传递到箱体内部的中间传动轴上，中间轴上集成了两个不同齿数的直齿轮，分别对应上方两个工位输出轴的传动齿轮，通过顶部的调节手轮可以滑移中间轴上的滑移齿轮组，切换不同的齿轮啮合副，从而实现两个输出工位的转速档位切换，手轮轴上带定位卡槽，档位切换后可通过钢珠定位结构锁定齿轮啮合位置，避免运转过程中出现脱档、跳档的问题。两个输出工位采用同轴凸台定位设计，工位端面的止口尺寸适配标准的磨盘、抛光盘装夹基准，不需要额外制作转接工装即可直接装夹作业头，输出轴的轴向窜动量控制在0.02mm以内，保证高速运转时作业端面的跳动量满足加工精度要求。

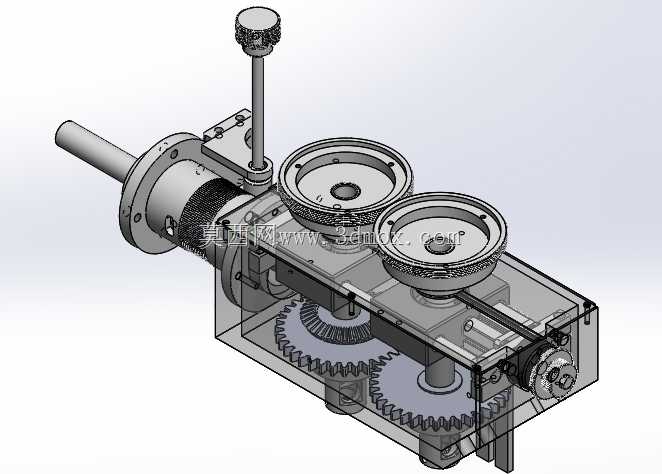

　　箱体采用透明可视化的外壳设计，在调试阶段可以直接观察内部齿轮的啮合状态、润滑脂的分布情况，不需要反复拆解箱体即可排查传动卡滞、啮合异响的问题，量产版本可替换为铸铝或者工程塑料外壳，在对应位置预留透明观察窗即可兼顾防护与调试便利性。整套机构的横向安装边界控制在200mm以内，纵向深度不超过150mm，整体重量控制在3kg以内，非常适合集成在台式小型设备的内部空间，不会占用过多的设备安装仓位。传动齿轮均采用渐开线圆柱齿形设计，重合度大于1.2，保证传动过程的平稳性，锥齿轮副采用等顶隙收缩齿设计，装配时可通过调整轴端的垫片厚度来控制锥齿轮的啮合间隙，将侧隙控制在0.1-0.2mm之间，既可以避免齿轮卡死，也能减少正反转切换时的回程误差。

　　在润滑设计上，箱体内部预留了润滑脂填充腔，齿轮副采用脂润滑方式，不需要额外加装油路、油封等复杂密封结构，输出轴与输入轴的位置仅需要加装骨架油封即可避免润滑脂泄漏，日常维护时仅需要每半年补充一次润滑脂即可，维护成本极低。机构的侧边预留了皮带传动的张紧轮安装位，当需要扩展第三个辅助输出工位时，可直接在预留位置加装张紧轮组件，通过同步带从中间轴引出动力，不需要对原有箱体结构做二次加工，预留的扩展接口可以满足不同设备的功能拓展需求。从受力角度分析，整套机构的承载能力按照100W驱动电机的输出扭矩做冗余设计，齿轮的模数选择1.25，齿面硬度满足日常轻载加工的耐磨要求，连续运转工况下的齿轮寿命不低于8000小时，完全适配小型台式加工设备的使用强度。
