蜗杆传动轴结构三维设计

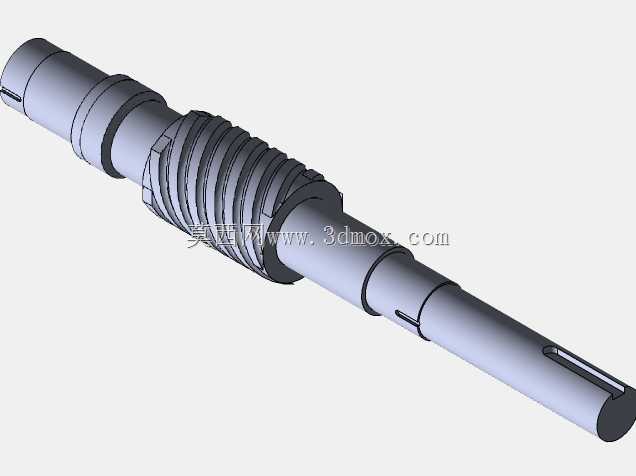

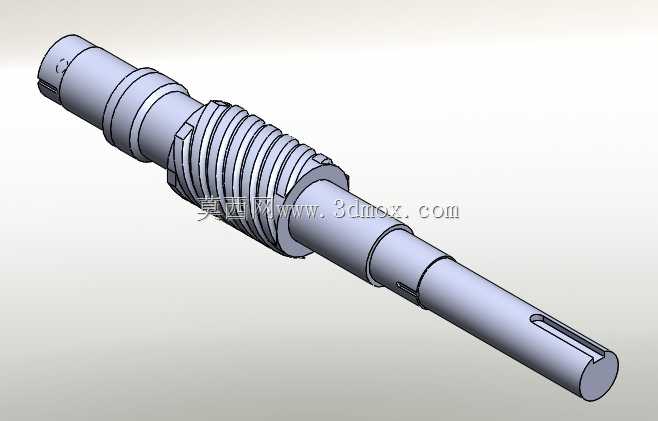

　　在各类交错轴传动的机械设备中，蜗杆轴是实现大传动比、低噪音动力传递的核心零件，常见于中小型减速装置、进给传动机构、精密分度设备以及起重类设备的传动链中，这类零件的设计合理性直接决定整套传动系统的运行精度、负载能力与使用寿命。从结构上看，该零件为一体式蜗杆轴设计，将蜗杆齿段与两端支撑轴段、安装定位轴段做整体加工，相比装配式蜗杆结构，一体式设计消除了配合间隙带来的传动回差，更适合对传动精度有一定要求的工况，同时减少了装配环节的累积误差，提升了轴系整体的刚性。

　　设计过程中，首先需要匹配传动副的啮合参数，蜗杆齿段的齿形、导程角、模数需要与配对蜗轮完全适配，保证啮合时的接触面积均匀，避免局部应力集中导致的齿面磨损加剧。轴段的直径梯度设计遵循等强度原则，从中间蜗杆齿段向两端轴径逐步过渡，过渡位置采用圆角处理，减少应力集中点，避免交变载荷下出现轴段断裂的风险。两端轴段分别预留了轴承安装位，轴颈的尺寸公差需要匹配对应滚动轴承的内孔配合公差，通常采用过渡配合保证轴承内圈与轴同步转动，同时预留了轴用挡圈的安装槽，用于轴承的轴向定位，限制轴系在运行过程中的轴向窜动。

　　轴的两端分别设计了键槽结构，一端用于连接动力输入部件，比如联轴器、带轮或者电机输出端，另一端可用于连接输出端的负载部件，或者安装手动调节的操作件，键槽的尺寸根据对应轴段的直径按照标准选取，保证扭矩传递过程中键的挤压强度与剪切强度满足额定负载要求。在蜗杆齿段的两侧，设计有轴肩结构，一方面作为蜗杆加工时的工艺定位基准，另一方面也可作为两侧轴承安装的轴向定位面，控制轴承的安装位置，保证蜗杆齿段与箱体内部蜗轮的中心距符合设计要求，避免啮合错位导致的传动卡滞、磨损加快问题。

　　从安装边界来看，该轴的总长度需要适配减速箱体的内部安装空间，两端轴颈的中心距与箱体轴承孔的中心距保持一致，轴伸端的长度需要匹配外接传动件的轮毂宽度，保证键槽的有效接触长度足够传递额定扭矩。设计时需要考虑轴系的动平衡性能，由于蜗杆齿段为非对称回转结构，在高转速工况下需要做动平衡校正，因此在轴的端面可预留动平衡去重的工艺位置，避免运行过程中出现振动过大、轴承过早损坏的问题。

　　在实际应用场景中，这类蜗杆轴通常搭配蜗轮组成蜗杆蜗轮传动副，具备反向自锁特性的设计还可用于需要防止负载倒转的场合，比如小型提升设备、输送线的止退机构中，能够在动力切断后保持负载位置固定，无需额外添加制动装置。设计时还需要考虑润滑条件，蜗杆齿段的位置通常处于箱体油位线附近，采用油浴润滑时能够保证齿面在运转过程中持续带油，形成有效油膜降低齿面磨损，轴颈与轴承配合的位置也可通过箱体内部的润滑油飞溅实现润滑，无需额外添加润滑管路。

　　细节设计上，轴端的倒角处理方便装配时轴承、传动件的顺利装入，避免尖锐棱边刮伤配合零件的内孔表面，所有退刀槽、越程槽的尺寸都符合机械加工工艺要求，保证磨削、车削加工时刀具能够顺利退刀，避免加工干涉。轴的各段同轴度公差需要严格控制，尤其是两端轴承安装轴颈与中间蜗杆齿段的同轴度，直接影响传动时的啮合精度，同轴度误差过大会导致齿面接触偏载，运行噪音增大，传动效率降低。

　　这类零件的选材通常采用中碳合金钢或者渗碳钢，根据负载大小选择对应的热处理工艺，轻载工况可采用调质处理提升轴的综合机械性能，重载或者有冲击载荷的工况则需要对蜗杆齿面进行渗碳淬火处理，提升齿面硬度与耐磨性，延长零件的使用寿命。加工过程中，蜗杆齿段的加工通常采用专用蜗杆车床或者旋风铣设备完成，齿形精度需要匹配对应的精度等级，普通动力传动用蜗杆可选择8级精度，精密分度用蜗杆则需要提升到6级以上精度，满足不同场景的使用需求。
