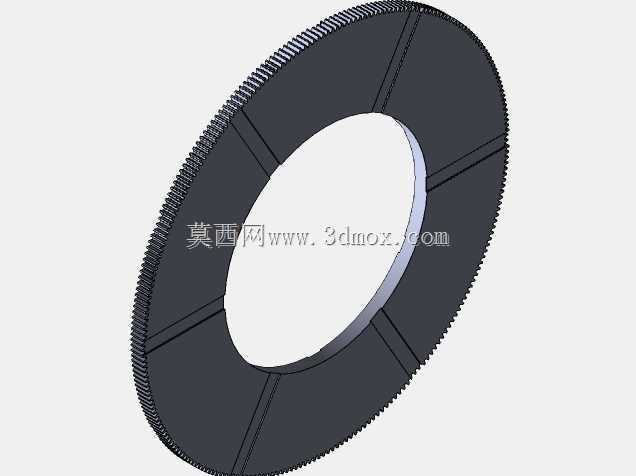

大模数直齿齿圈传动构件三维结构

　　这类带辐板结构的大直径直齿齿圈，在重型回转机构、大型回转支承组件、分度回转工作台以及大扭矩低速传动场景中应用广泛，区别于常规小模数齿轮，这类大直径齿圈通常不与传动轴做成一体结构，多采用分体装配形式，通过辐板上的均布安装孔与回转基座、轮毂构件完成刚性连接，既降低大尺寸零件的加工难度，也便于后期磨损后的单独更换，减少设备维护的整体成本。从结构设计来看，该齿圈采用六段等距分布的辐板连接内圈安装面与外圈齿部，辐板之间预留的镂空区域一方面可以大幅降低构件整体自重，减少回转过程中的转动惯量，避免启停阶段的惯性冲击对啮合齿面造成额外载荷，另一方面也能为传动部位的润滑脂留存、散热留出足够空间，避免长时间高负载运行下齿面积热导致的材料硬度下降、

　　磨损加剧问题。齿部采用标准直齿渐开线齿形设计，啮合过程中无轴向分力，对支撑轴承的轴向承载要求更低，装配时的轴向对位容错率更高，适合安装空间轴向尺寸受限、无法配置止推轴承的传动场景。设计过程中需要重点控制的尺寸边界包括齿顶圆、齿根圆的同轴度，内圈安装面与齿部的径向跳动公差，若跳动量超差，会导致啮合过程中齿侧间隙周期性变化，运行时产生冲击振动与异响，严重时甚至会出现卡齿、断齿故障。辐板的厚度设计需要匹配额定传递扭矩的强度要求，既要避免辐板过薄导致负载下形变，引发齿面啮合偏载，也要避免辐板过厚造成不必要的材料浪费与自重增加。齿面的加工精度通常根据应用场景的传动精度要求选定，普通重载低速传动场景可选用中等精度等级，若用于分度类精密回转场景，

　　则需要进一步提高齿形公差与齿向公差要求，同时在装配时配合齿侧间隙调整结构，保证传动回程差控制在允许范围内。这类齿圈在实际选型应用中，需要匹配对应模数、齿数的小齿轮完成啮合配对，安装时需要严格控制两齿轮的中心距偏差，中心距过大会导致齿侧间隙过大、传动回程误差超标，中心距过小则会导致齿面啮合过紧，运行阻力增大、磨损速度加快。
