食品生产用双杆可调式导向定位工装

　　在休闲食品加工的连续化生产线上，袋装、盒装物料在输送环节的偏斜、错位问题，一直是后端装箱、封箱工位故障率居高不下的核心诱因，这款双杆可调式导向定位工装，正是针对食品生产车间输送线的物料规整需求开发的结构件。从实际落地场景看，它可以直接架设在皮带输送机、网带输送机的两侧机架上，横跨输送通道布置，两根平行的光滑圆杆作为导向接触面，当物料从两根杆之间的通道通过时，偏斜的物料边缘会顺着圆杆的圆柱面被逐步导正，最终以统一的姿态进入下一工位，完全避免因物料歪斜导致的卡料、封箱错位、装箱计数偏差等问题。

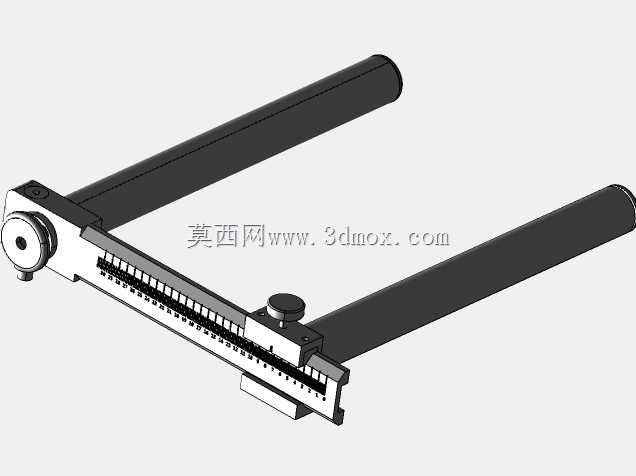

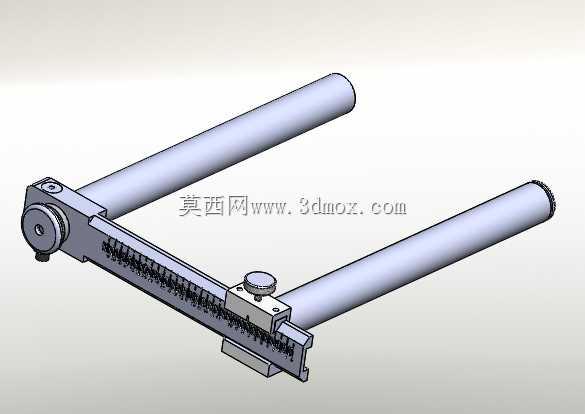

　　从功能特性上看，这款工装的核心优势在于宽度无级调节能力，两根导向圆杆分别固定在带齿条的滑动基座上，基座与带齿的调节横梁啮合，转动调节旋钮即可通过齿轮齿条传动带动两侧导向杆同步相向或反向移动，适配不同宽度规格的食品包装物料，调节到位后拧紧顶部的锁紧旋钮，即可将滑动基座牢牢固定在横梁上，避免生产过程中因物料碰撞导致的导向位置偏移。导向圆杆采用光滑圆柱面设计，与物料接触时不会刮破食品外包装的薄膜或纸盒表层，同时圆杆的悬空布置不会积存物料碎屑，日常清洁仅需擦拭杆体表面即可，完全符合食品生产车间的卫生管控要求。

　　设计思路上，这款工装没有采用复杂的气动或电动调节结构，完全依靠纯机械结构实现调节与锁紧，一方面是因为食品生产车间的清洗环节经常会用到水、酸碱类清洁剂，纯机械结构没有电气元件，防水防腐蚀能力更强，后期维护成本极低；另一方面，齿轮齿条的同步调节结构可以保证两侧导向杆始终相对于输送线中心对称，不需要反复校准两侧的位置，换产调节时间可以压缩到十秒以内，非常适合多规格小批量的食品生产场景。横梁上的齿条采用细齿设计，调节精度可以达到毫米级，能够适配宽度差异极小的不同规格物料，不会出现调节间隙过大导致的导向精度不足问题。

　　从安装边界与尺寸适配角度看，这款工装的整体横向跨度可以根据输送线的宽度灵活调整，常规适配宽度在200mm到600mm之间的输送通道，导向圆杆的直径选择了20mm的标准规格，既保证了足够的结构刚度，不会因长期受物料碰撞出现弯曲变形，又不会因杆体过粗占用过多的输送通道空间。安装时仅需通过横梁两端的安装孔，用螺栓固定在输送线两侧的机架型材上即可，不需要对原有输送线进行大规模改造，安装孔采用长圆孔设计，可以根据实际安装位置微调工装的前后位置，适配不同机架的孔位偏差。导向圆杆的安装高度可以根据物料的高度进行调整，常规安装高度为物料高度的二分之一到三分之二处，这个高度位置的导向效果最好，不会因过高导致物料倾翻，也不会因过低无法接触到物料的主体部分。

　　在实际使用过程中，这款工装的滑动基座内部镶嵌了自润滑铜套，与导向横梁之间的滑动阻力极小，调节时不需要太大的力即可转动旋钮，长期使用也不会出现卡顿、锈蚀的问题。锁紧旋钮采用滚花设计，操作人员不需要借助工具即可徒手完成锁紧与松开操作，进一步提升了换产调节的效率。两根导向圆杆的末端做了圆弧倒角处理，物料进入导向通道时不会被杆端的棱角刮蹭，即使物料进入时的偏斜角度较大，也能顺着倒角顺利进入导向区间，不会出现卡料堵料的情况。整体结构没有多余的突出零件，所有外露的螺栓头都做了沉头处理，避免勾挂物料的包装边角，也不会积存生产过程中产生的碎屑、灰尘，完全适配食品生产车间的日常清洁与运维要求。
