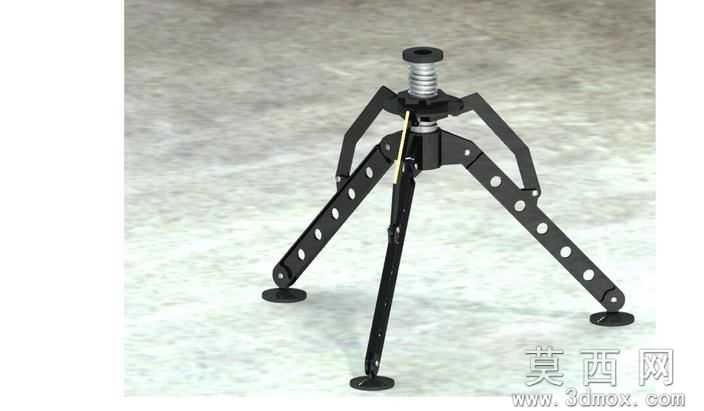

三脚可调式螺旋支撑顶升装置

该三维模型采用参数化建模方式完成整体结构搭建，首先以中心螺旋顶升杆为核心基准，绘制顶部带防滑纹路的调节端、中部梯形传动螺纹段以及底部定位轴段，通过螺旋线配合扫描特征生成连续的传动螺纹结构，保证螺纹啮合面的精度符合机械传动标准。随后围绕中心轴构建三组对称分布的支撑腿结构，每根支撑腿采用镂空减重设计，沿腿身均匀排布圆形减重孔，在保证结构刚性的前提下降低整体自重，支撑腿上端通过铰接结构与中心轴的滑动套环连接，下端设置带防滑橡胶垫的圆形支撑脚，增大与接触面的摩擦力避免使用时打滑。建模过程中对铰接部位的配合间隙进行了精准设定，保证支撑腿可顺畅开合调整支撑角度，适配不同的支撑高度与地面平整度需求。材质渲染阶段，中心螺旋杆采用哑光金属材质模拟高强度钢材质感，支撑腿主体采用黑色喷塑金属材质，底部防滑垫采用深灰色橡胶材质，铰接部位的销轴采用亮面不锈钢材质，通过不同材质的区分清晰展现各部件的功能属性。结构设计上采用三角稳定支撑原理，三组支撑腿展开后形成稳定的支撑面，顶部旋转调节端可驱动中心轴升降，实现支撑高度的微调，滑动套环随中心轴升降带动支撑腿开合，自动适配高度变化带来的角度调整，整体结构无需额外锁止部件即可依靠螺纹自锁特性保持支撑状态，操作便捷且承重稳定性优异。建模时对所有活动部件的运动行程进行了限位约束，避免支撑腿开合角度过大导致结构失稳，同时对各受力部位进行了加强设计，铰接点处加厚板材厚度，支撑腿根部设置加强筋结构，保证整体装置的承重能力满足工程使用需求。
