NMB2406计算机直流轴流散热风扇

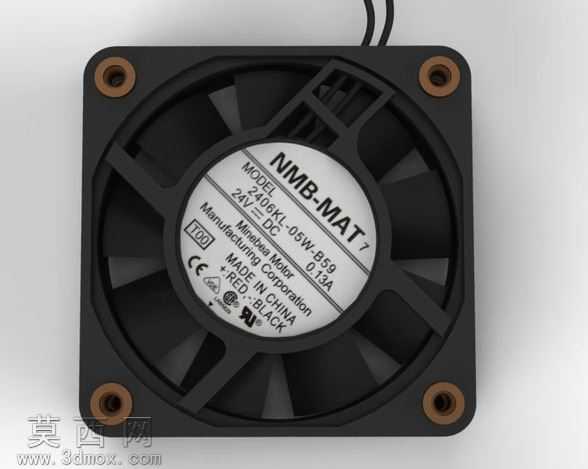

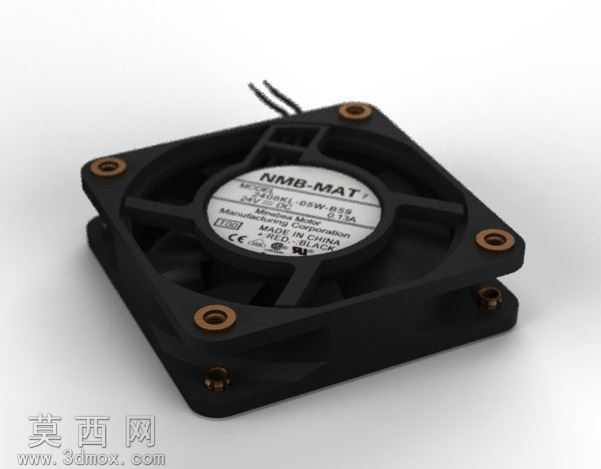

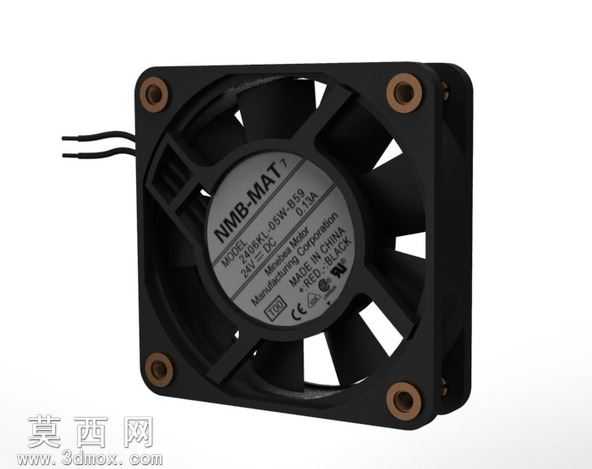

本模型为NMB2406型计算机直流轴流散热风扇的三维数字化模型，建模过程严格参照实物的真实尺寸与结构比例完成，完整还原了该款散热风扇的全部结构细节。建模阶段首先搭建风扇外框的基础轮廓，精准还原方形外框的四个安装铜柱结构，铜柱的内孔孔径、沉台深度、安装孔位间距均与实物完全一致，外框的壁厚、边角弧度都经过反复校准，确保与量产实物的尺寸公差匹配。扇叶部分采用曲面建模方式完成，每一片扇叶的倾斜角度、叶型弧度、叶片厚度都参照真实扇叶的气动外形设计，还原了扇叶与中心轮毂的连接过渡结构，轮毂表面的标签区域也做了细节刻画，完整呈现标签上的参数标识区域特征。模型还还原了风扇尾部的出线结构，两根供电引线的出线位置、线径粗细都做了对应建模，外框内侧的导流筋位、电机容纳腔的内部结构也都完整呈现，没有做过度的简化处理。材质渲染阶段，外框与扇叶部分采用哑光黑色工程塑料材质，还原PBT材质的细腻磨砂质感，四个安装铜柱赋予金属铜材质效果，呈现铜件的金属光泽与轻微做旧质感，中心标签区域采用哑光贴纸材质，模拟纸质标签的印刷质感，引线部分采用黑色橡胶线材质，还原线材的柔韧视觉效果。该模型结构完整，可用于计算机散热系统的装配模拟、风道仿真分析参考，也可作为电子设备散热结构设计的参考样本，帮助设计人员直观了解直流轴流风扇的结构组成与安装尺寸，适配电脑机箱、CPU散热模组、小型电子设备的散热布局设计工作，模型的各部件均为独立建模，可支持拆解查看内部结构，也可根据设计需求调整尺寸参数适配不同的应用场景。
