计算机CPU风冷散热器带风扇结构模型

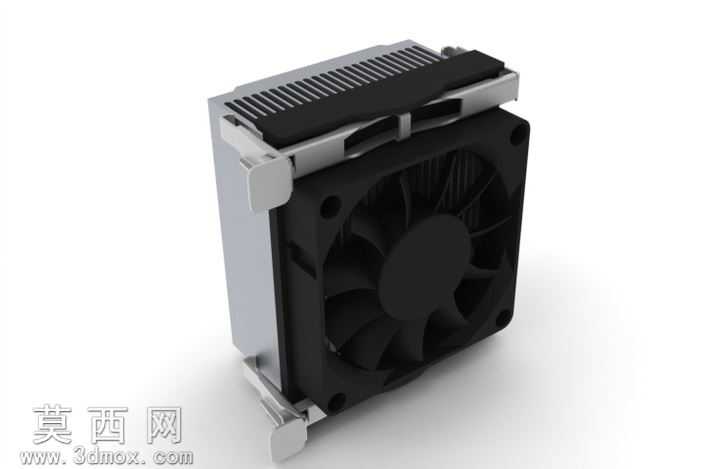

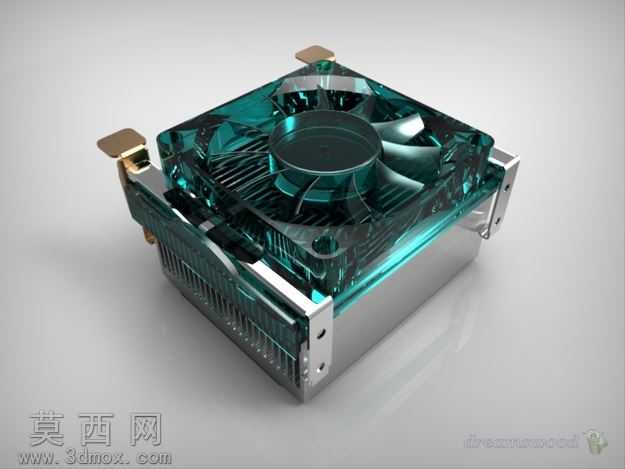

本模型为计算机CPU风冷散热组件，完整还原了散热片与轴流风扇结合的经典风冷散热结构，建模过程严格遵循消费级PC散热配件的实际尺寸规范，整体比例协调，各部件装配关系清晰可直接用于装配验证。建模阶段首先完成铝制散热鳍片组的构建，采用等间距平行鳍片设计，鳍片厚度、间距均参考市售主流风冷散热器参数，鳍片底部为一体化铜质吸热底座，建模时还原了底座与鳍片的扣合fin结构，保证热传导路径的结构合理性；随后完成轴流风扇部分的建模，包含黑色PBT材质扇框、七叶弧形扇叶、中心轴套与四角减震胶垫结构，扇叶曲面采用流体力学优化的弧面造型，还原了真实扇叶的倾角与弧度设计，可直观展示风扇的送风结构。模型还还原了散热器的固定卡扣结构，两侧金属弹性扣具与塑料压杆的配合结构完整，可清晰展示散热器与CPU插槽的安装固定逻辑，扣具的弹性形变预留结构也在建模中做了简化还原，能够直观体现安装时的受力逻辑。材质渲染阶段，散热鳍片与底座赋予磨砂金属材质，还原铝挤鳍片的哑光金属质感与铜底座的细腻金属光泽；风扇扇框与扇叶赋予哑光黑色硬质塑料材质，还原PBT材质的磨砂质感；金属扣具赋予亮面镀锌金属材质，减震胶垫赋予半哑光软胶材质，不同部件的材质区分清晰，渲染后可直观区分各功能部件。设计上采用下压式风冷的经典布局，风扇直吹散热鳍片，气流从鳍片间隙穿过带走热量，结构简单可靠，是入门级CPU散热的典型结构，模型可用于计算机硬件结构教学、散热方案原理展示，也可作为PC主机装配模拟的配套部件使用，各部件均为独立建模实体，支持拆分查看单个零件的结构细节，也可导出用于3D打印验证装配尺寸。
