工业级旋风式气固分离过滤装置结构设计

　　在车间焊烟收集、粉体输送末端尾气处理、矿山采掘面通风除尘这类含尘气流处理场景里，常规滤网式过滤器很容易因为高浓度粉尘附着出现滤孔堵塞，不仅压损快速攀升，运维更换滤材的频次也居高不下，旋风式过滤装置正是针对这类工况开发的无滤材气固分离设备，依靠离心沉降原理实现粉尘与气流的分离，适配高浓度、大颗粒占比高的含尘气流入端预处理，也可作为多级净化系统的第一级分离单元，提前滤除80%以上的10μm以上粒径固相颗粒，减轻后端精过滤单元的负荷。

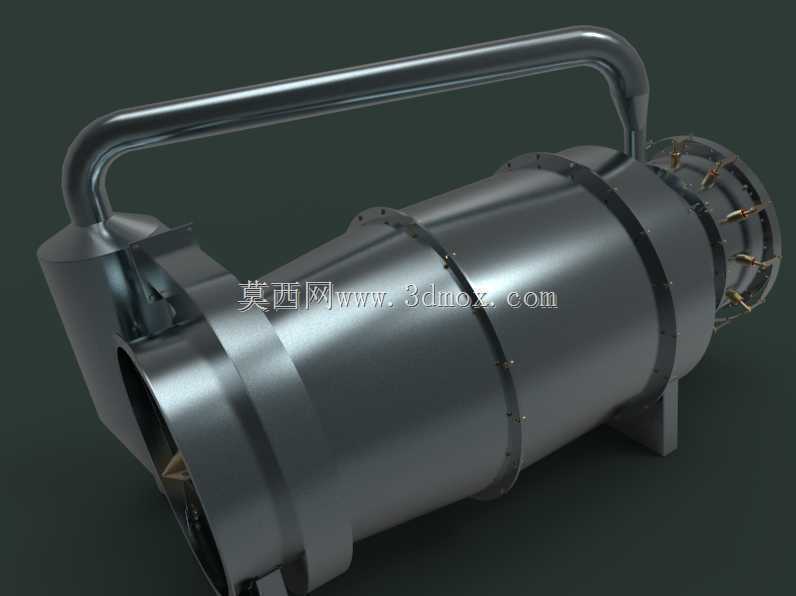

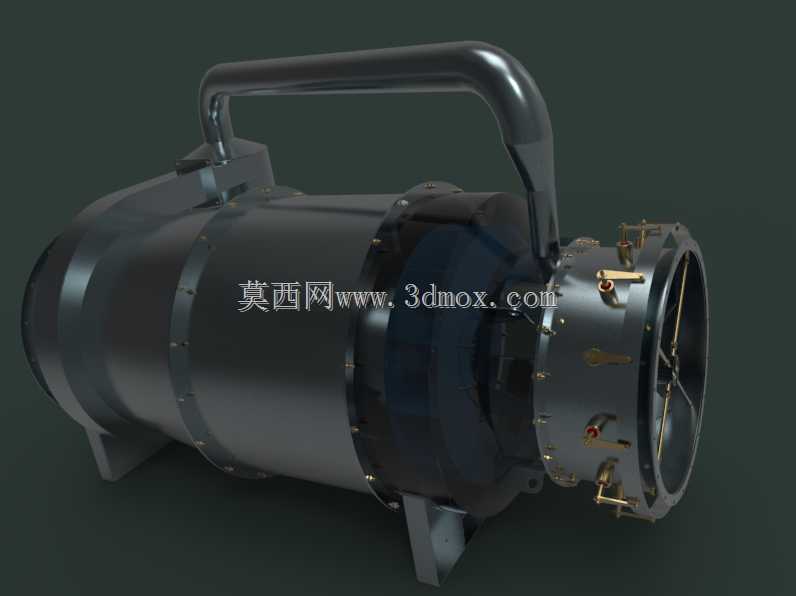

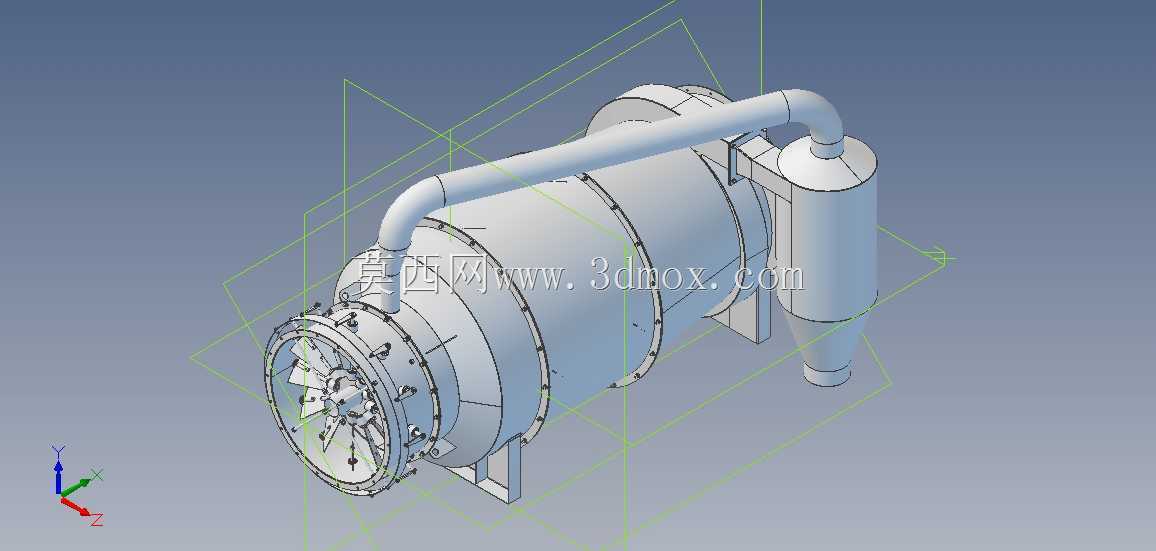

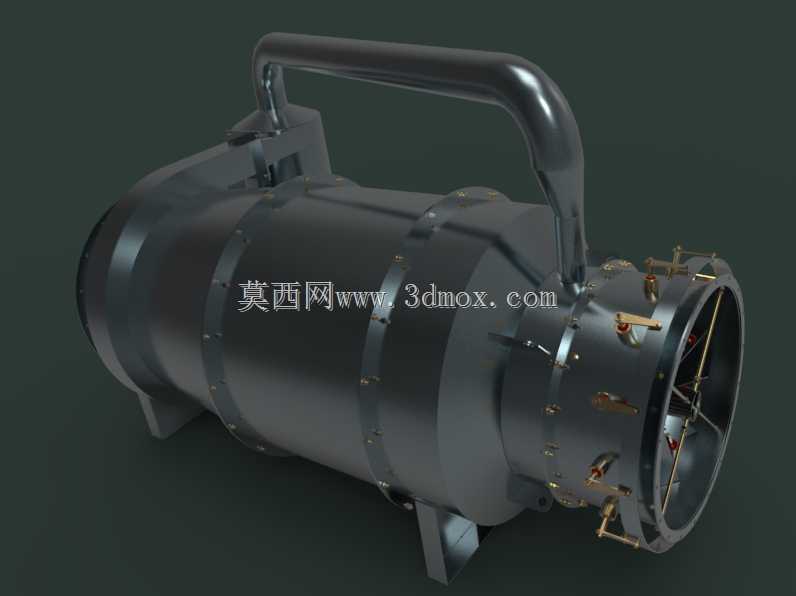

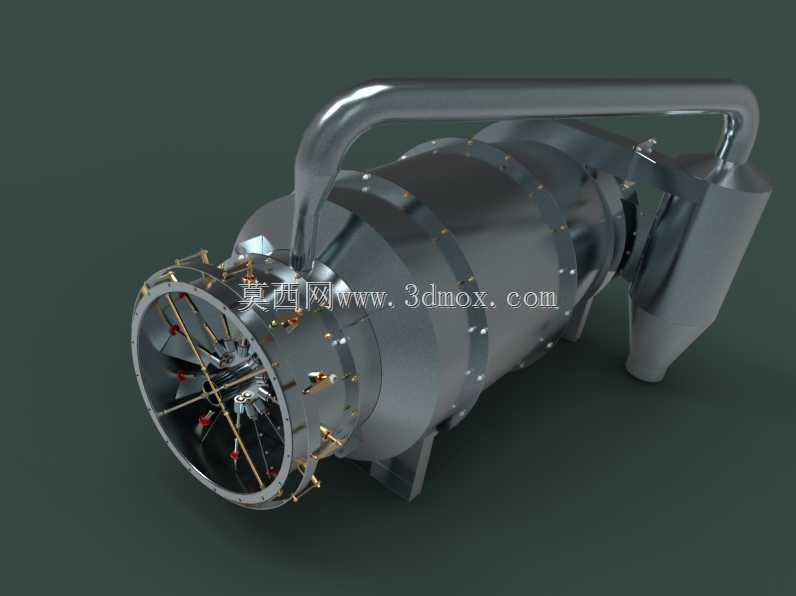

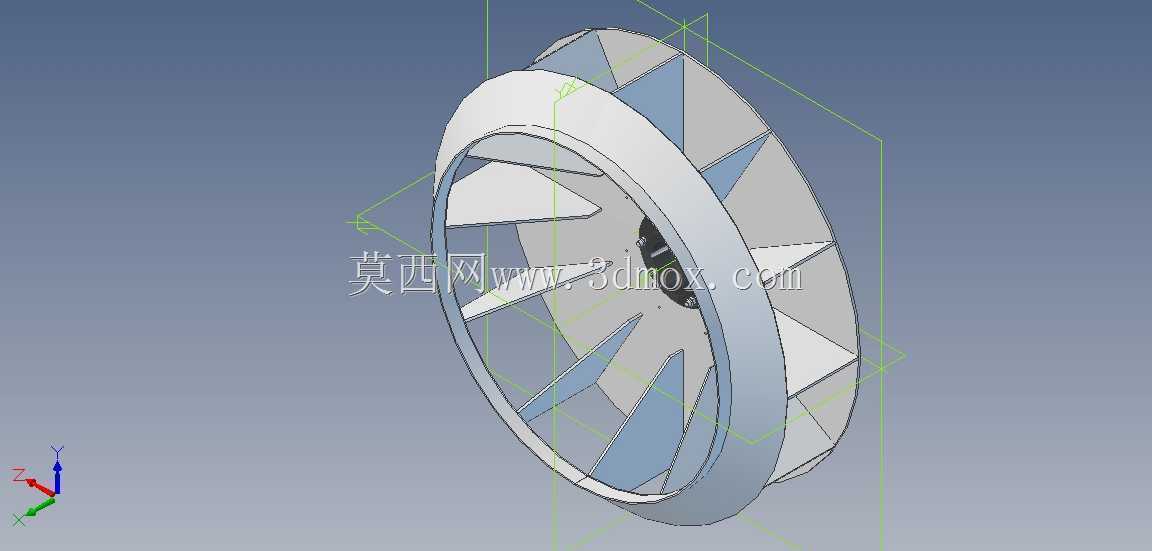

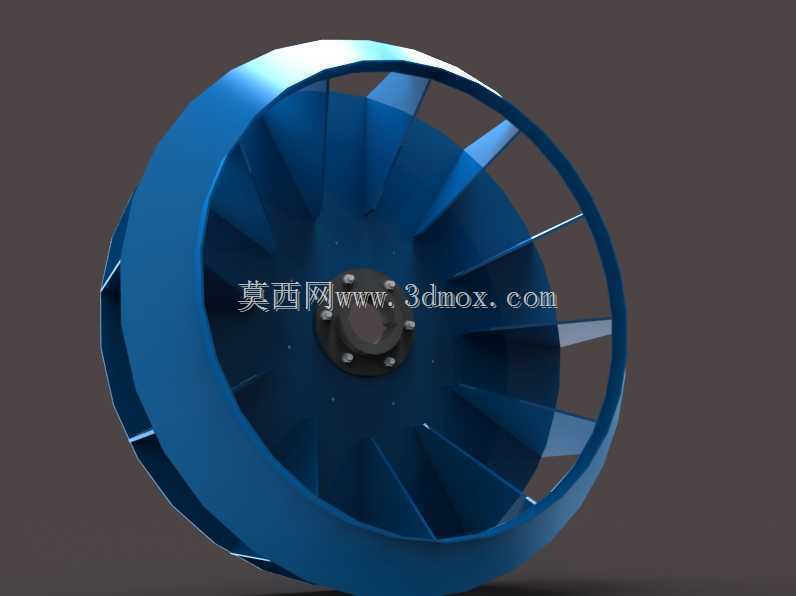

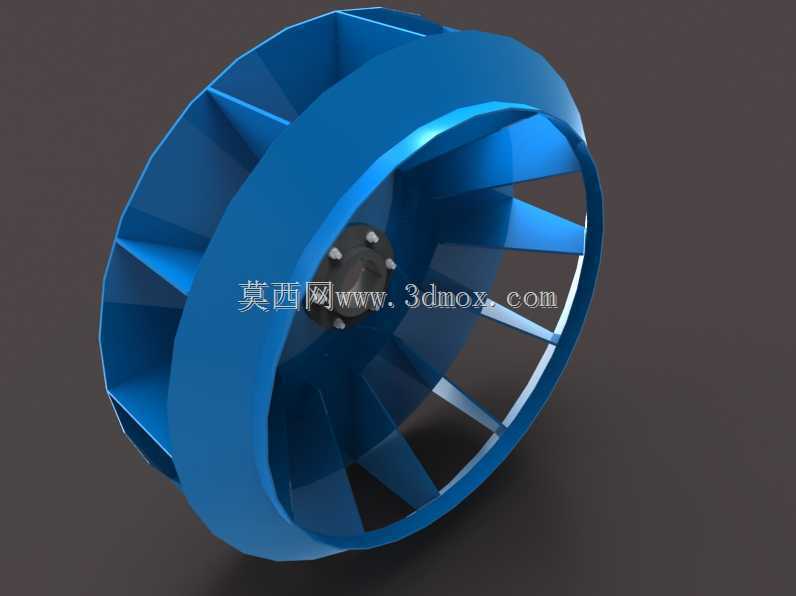

　　从结构设计逻辑来看，这套装置采用卧式筒体布局，区别于传统立式旋风分离器的竖直安装形式，更适配通风管道水平布设的现场空间，不需要额外搭建竖直安装支架，能直接串接在水平通风管路中，降低现场安装的改造成本。筒体前端设置带导流叶片的进风端盖，叶片采用等变角螺旋线型设计，气流进入筒体后不会直接冲击筒壁造成局部紊流，而是顺着叶片导向形成稳定的旋流场，避免进风端出现涡流导致的压损激增。筒体段采用分段法兰拼接结构，每段筒体之间通过快开抱箍配合密封胶条锁紧，既保证筒内旋流场的内壁光滑度，减少旋流过程中的能量损耗，也能在设备长期运行后快速拆开筒段，清理内壁附着的积尘，不需要整体吊装拆卸设备。

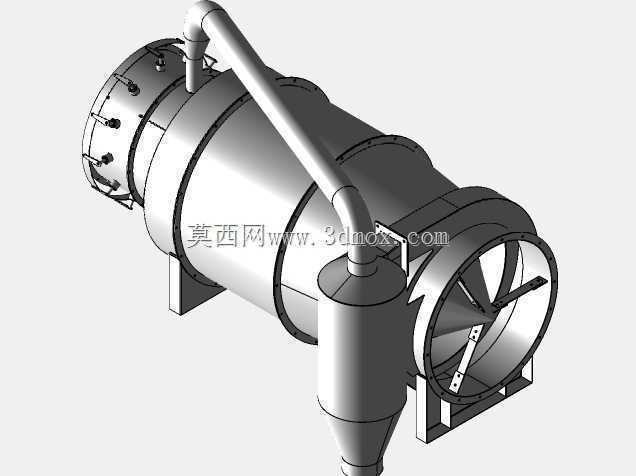

　　筒体侧上方的弯管结构是净化气流的排出通道，采用大曲率半径圆弧过渡设计，避免直角弯头造成的气流转向压损，出口端的管径与常规工业通风管道的标准管径匹配，可直接对接法兰或者软连接，不需要额外加工变径接头。筒体侧下方连接的锥形灰斗是分离后粉尘的收集单元，锥角设计参考了不同堆积密度粉尘的安息角参数，避免粉尘在锥壁滞留架桥，灰斗下端可对接卸灰阀或者集尘桶，实现连续运行状态下的粉尘排出，不需要停机清理积尘。筒体底部设置两个对称的鞍式支座，支座上开有长条形安装孔，可适配现场基础的安装孔位偏差，安装时不需要对预埋螺栓进行二次扩孔调整，支座与筒体之间设置减震垫，能缓冲气流脉动带来的设备振动，避免振动传递到连接管道造成管路松动。

　　设计过程中针对旋流场的流速分布做了多次参数调整，筒内截面流速控制在12-18m/s的合理区间，流速过低会导致离心力不足，大颗粒粉尘无法有效沉降到筒壁，流速过高则会把已经沉降到壁面的粉尘重新卷起，造成二次夹带降低分离效率。进风端的导流叶片安装角度经过多轮迭代，保证气流进入筒体后形成的旋流圈数维持在3-5圈，既保证粉尘颗粒有足够的离心运动时间移动到筒壁区域，也不会因为旋流路径过长造成不必要的压损。筒体的壁厚选择充分考虑了含尘气流的冲刷磨损，针对进气端第一筒段的易磨损区域做了局部加厚处理，避免长期运行过程中高速粉尘颗粒磨穿筒壁造成漏风，影响分离效率。

　　从安装边界来看，这套装置的整体长度控制在常规工业厂房的管道架设空间范围内，筒体最大外径适配常见的通风管廊安装间距，顶部的排气弯管最高点不会超出常规管道架设的层高限制，侧面灰斗的最低点预留了足够的卸灰操作空间，不需要额外抬高设备安装高度就能完成卸灰阀的拆装和集尘桶的更换。设备的进出口法兰采用统一的公称压力等级，能和同压力等级的通风管路、风机进出口直接对接，现场安装时不需要单独配置非标法兰转接件。在实际选型应用中，可根据处理风量的大小匹配对应规格的筒体直径，针对磨琢性强的粉尘工况，还可在筒体内壁粘贴耐磨陶瓷衬片，进一步延长设备的使用寿命，针对纤维性粉尘工况，可在进风端加装防缠绕格栅，避免长纤维杂质缠绕导流叶片影响旋流场稳定性。
