布赫手动液压多路换向控制阀结构

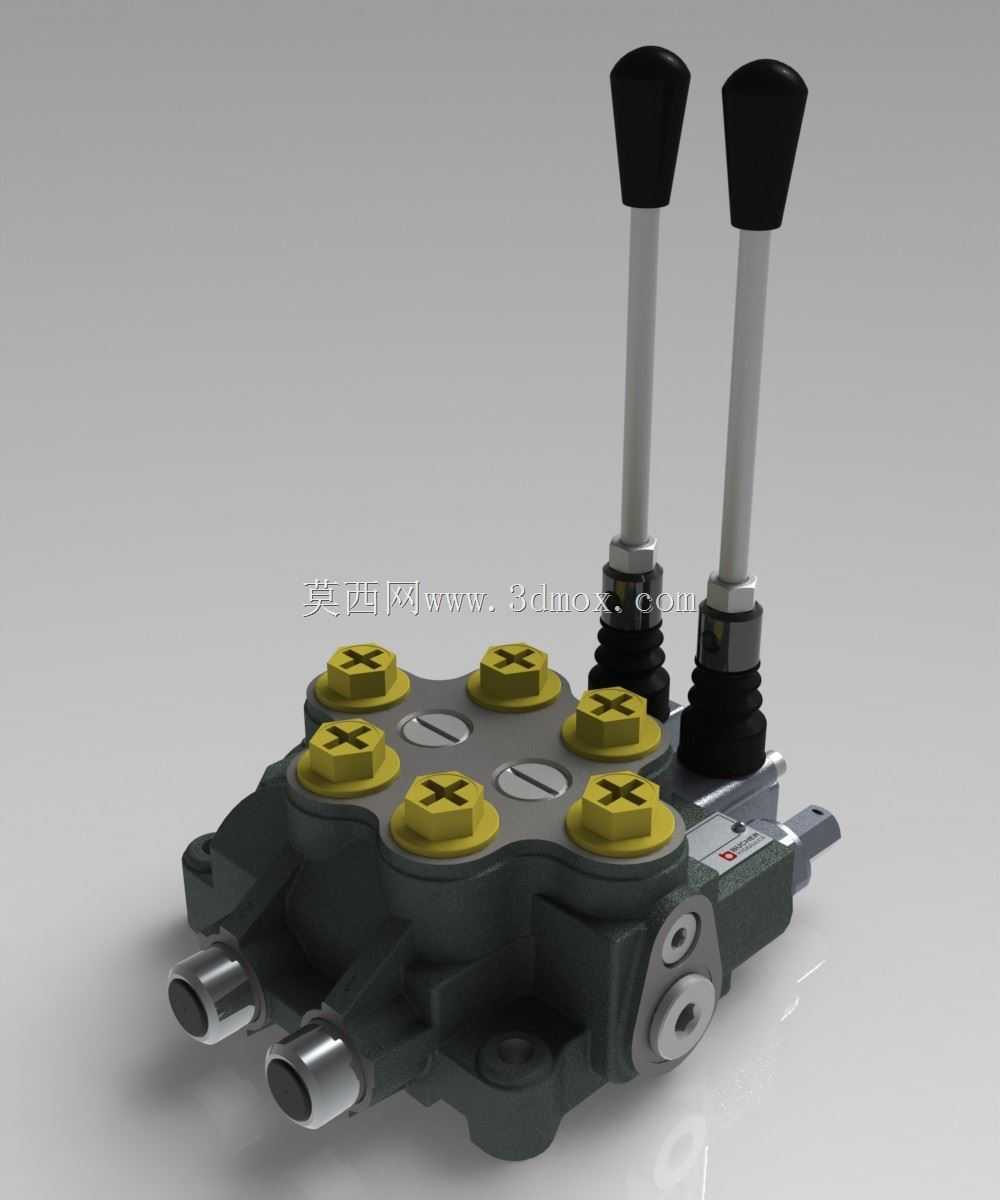

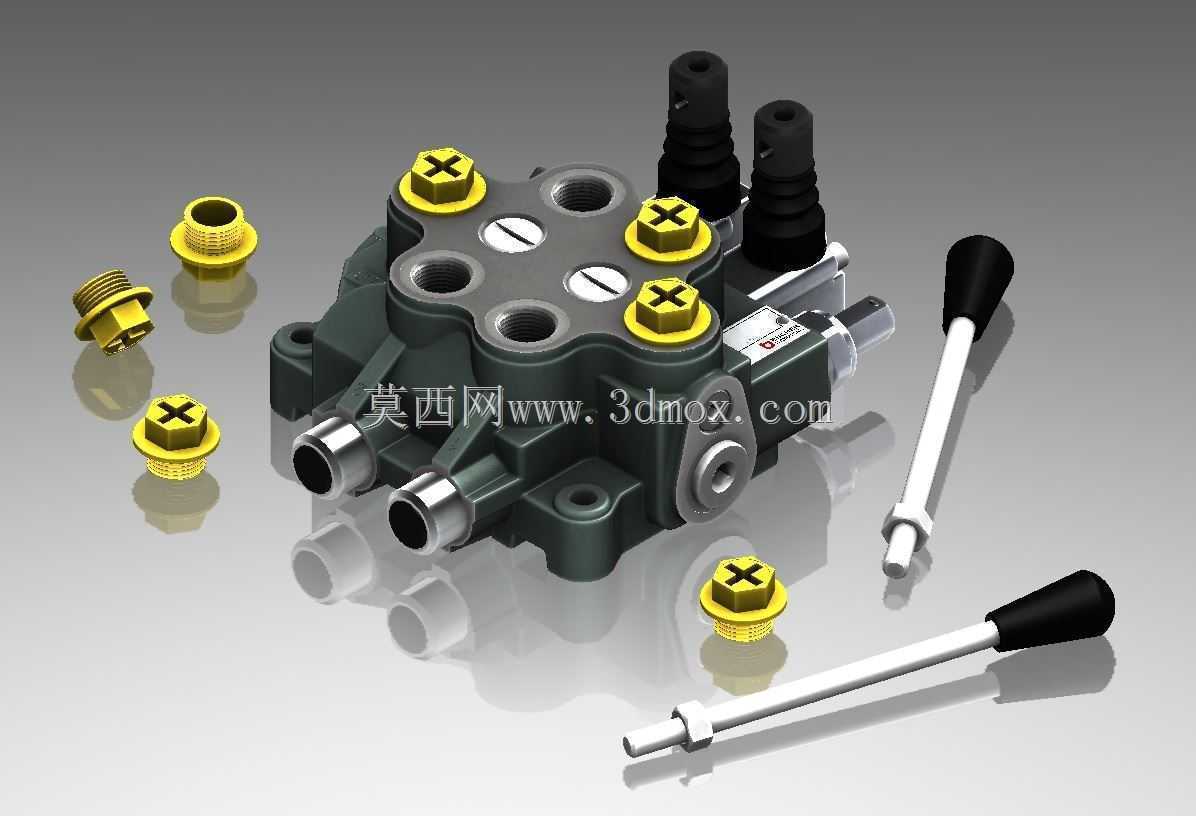

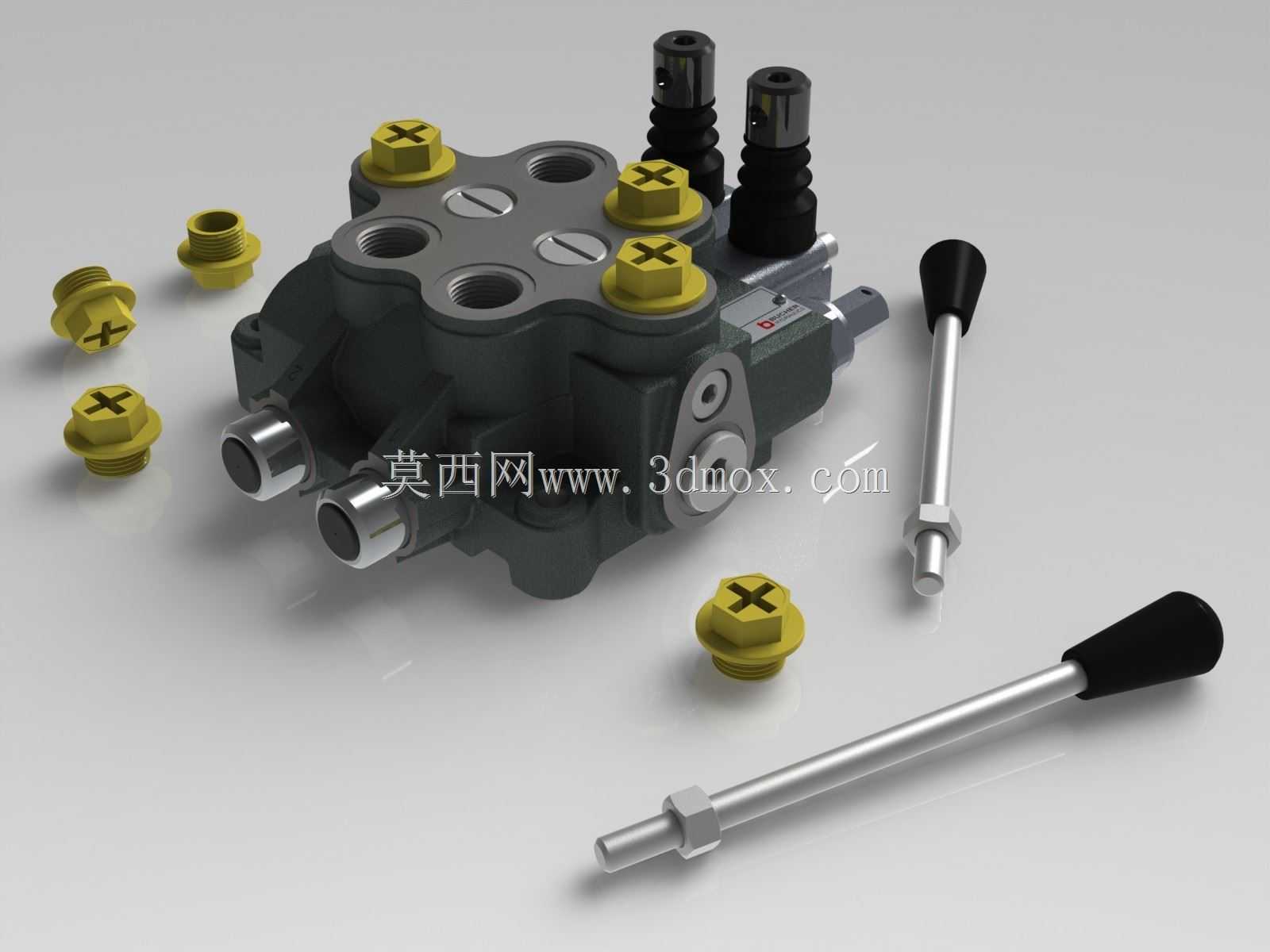

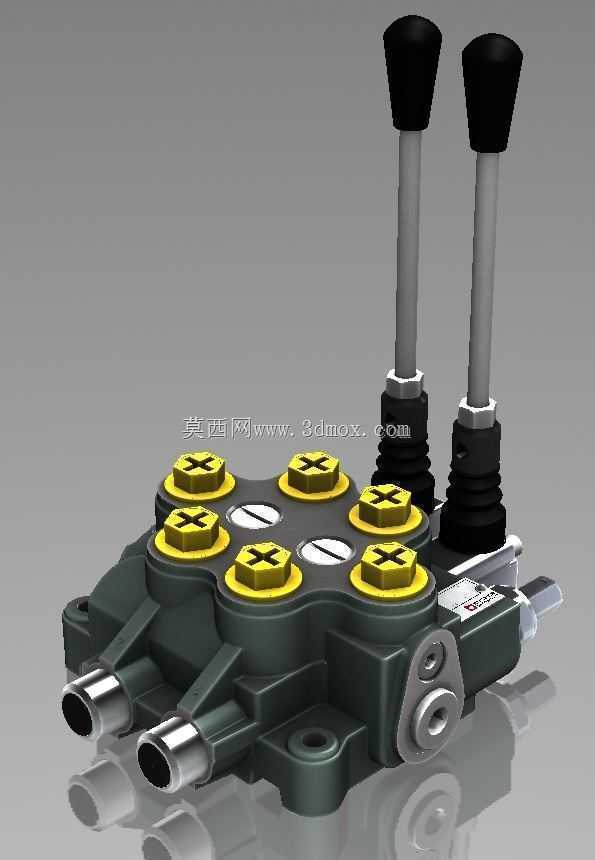

　　这款手动液压控制阀多用于中小型工程机械、农用机具、小型起重设备的液压回路中，作为执行元件的方向控制单元，直接决定液压油的通断与流向，控制对应油缸、液压马达的启停与动作方向。在小型装载机、园林修剪设备、随车小吊、农用拖拉机的后置农具控制场景里，这类手动阀因为不需要额外的电控或先导控制油路，结构可靠、维护成本低，是现场操作人员直接操控液压动作的核心部件。从结构设计来看，阀体采用整体式铸铁铸造流道，进油口与回油口布置在阀体侧端，两个工作油口对应单路执行元件的进出油腔，阀杆的轴向位移通过手柄的摆动驱动，手柄与阀杆之间通过销轴刚性连接，操作时的扳动角度直接对应阀杆的开度，可实现执行元件的微动控制，满足精准对位的操作需求。

　　阀体顶部的调节螺钉组件用于设定溢流阀的开启压力，出厂时已匹配常规系统压力，现场可根据实际负载做小幅调整，螺钉外侧的防护帽可避免泥沙、水汽进入调节腔，延长元件使用寿命。阀杆与阀体之间的密封采用多道格莱圈与O型圈组合结构，在高压工况下可有效减少内泄，同时保证阀杆扳动时的阻尼手感适中，不会出现卡滞或过于松垮的问题。手柄采用金属杆身搭配橡塑握把，握把的锥度设计贴合手掌握持形态，长时间操作不易产生疲劳，杆身中部的锁紧螺母可调整手柄的安装角度，适配不同设备的操作空间布局。安装时需注意阀体的安装平面平面度公差不超过0.1mm，采用四个螺栓固定时需对角均匀拧紧，避免阀体变形导致阀杆卡滞，进回油口的连接管路通径需与阀体油口通径匹配，

　　避免通流面积不足产生节流发热。该阀的额定工作压力匹配常规中低压液压系统，瞬时峰值压力可满足短时过载的工况需求，内部流道经过圆滑过渡处理，减少液压油流动时的压力损失，降低系统发热。在实际选型应用中，需根据所控制执行元件的流量需求匹配对应通径的阀组，单路阀可单独使用，也可多片叠加组成多路阀组，控制多个执行元件的顺序动作，叠加时只需在相邻阀片之间加装密封隔板，通过长螺栓紧固即可，扩展灵活度较高。手动操作的结构设计完全规避了电控系统的故障风险，在野外作业、供电不稳定的工况下依然可以可靠工作，操作逻辑简单，新操作人员经过简单培训即可上手，不需要掌握复杂的电控参数设置。阀体表面做了磷化防锈处理，可适应潮湿、多粉尘的户外作业环境，

　　外露的金属连接件均采用镀锌处理，避免长期使用后锈蚀导致拆卸维护困难。在三维建模过程中，需重点还原阀杆与阀体孔的配合间隙、密封件的安装槽尺寸、手柄摆动的极限角度，这些参数直接影响后续做机构运动仿真时的干涉检查结果，尤其是阀杆在不同换向位置时，内部流道的通断状态要与实际工作原理一致，才能为后续的液压系统仿真提供准确的模型基础。安装边界方面，手柄扳动到最大行程位置时，握把末端距离阀体安装面的最小安全距离需预留足够空间，避免操作时与设备的其他结构件发生碰撞，油口连接的管路接头需预留扳手操作空间，方便现场安装与后期维护拆卸。
